5.
MONTAGEANLEITUNGEN
Erforderliche Komponenten zur Montage eines Secupin auf Stahltrapezblech mit Dämmung. Benötigte
Befestigungsmittel zur Montage sind im Lieferumfang des Produktes enthalten, folgende benötigte Komponenten
sind nicht im Lieferumfang enthalten
Akkuschrauber/ Bohrmaschine
Schäl oder Stufenbohrer
Ringgabelschlüssel Schlüsselweite 13
Steckschlüsseleinsatz 13mm
Kalibrierter Drehmomentschlüssel
Besonderer Hinweis:
Die Mindestblechdicke des Stahltrapezbleches muss 0,63mm betragen und die Dämmung kann bis zu max.
200mm betragen.

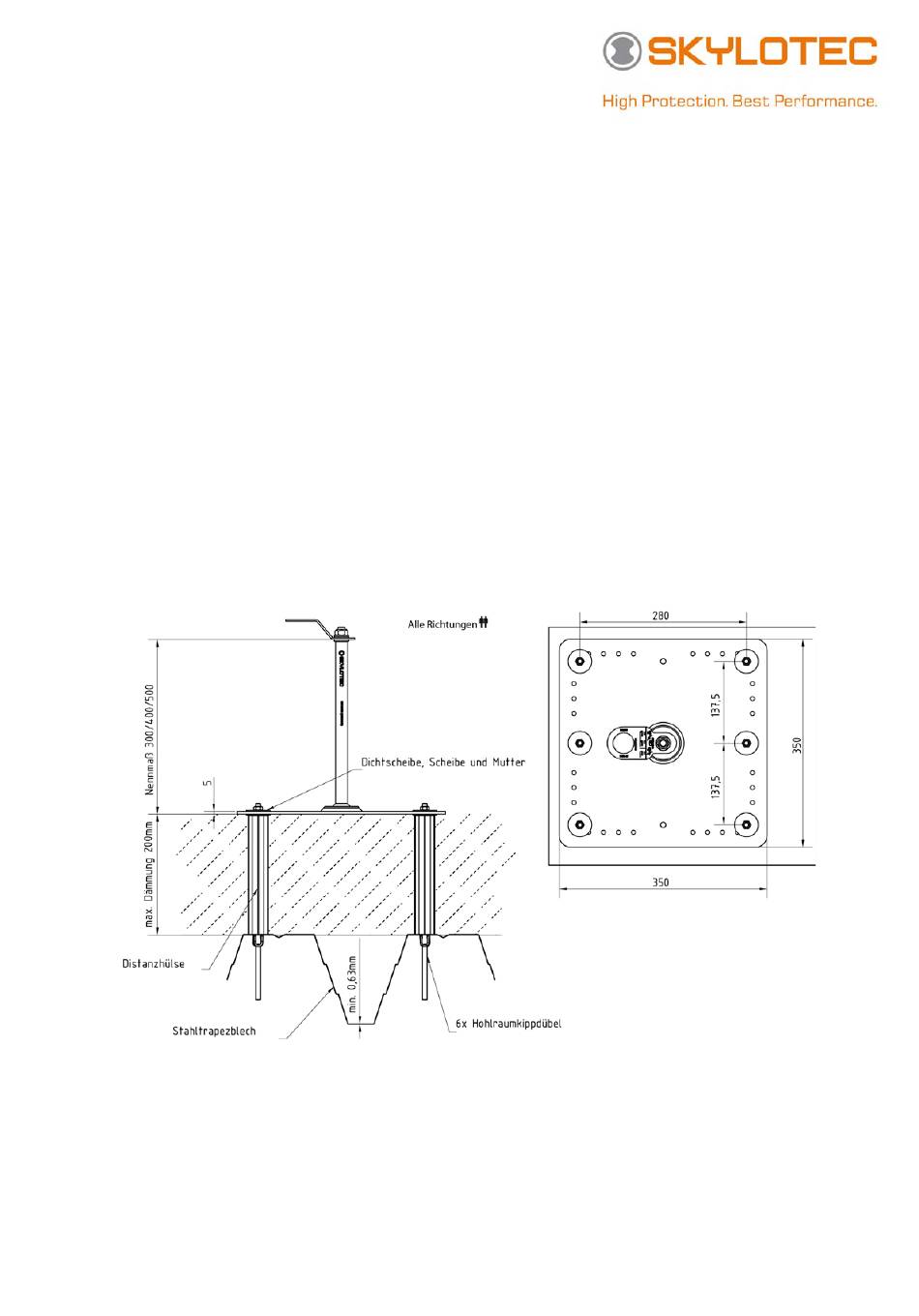

5.1 Anschlagpunkt SKYLOTEC Secupin SPA-TYP-10-L bestehend SPS-20-02-
300/400/500
und
Hohlraumkippdübel KV8 X 330 A4 und Distanzhüls
Alle Maßangaben in mm.
MAT-MA-0023-DE SECUPIN
Anschlagöse
AP-068-1
Stand: 23/01/2015
im
eingebauten
Zustand
mit
6x
Seite 4 von 12
