N° du modèle NTEL79820-INT.3
N° de série
Écrivez le numéro de série sur la
ligne ci-dessus pour référence.
Autocollant
du numéro
de série
SERVICE AUX
MEMBRES
Si vous avez besoin d'aide, veuillez
enregistrer votre produit sur notre
site web ifitsupport.eu.
FRANCE
Téléphone : 08 00 00 12 65
BELGIQUE
Téléphone : 08-005 80 95
Heures d'ouverture : du lundi au
vendredi, de 9h00 à 19h00 ;
le samedi, de 9h00 à 13h00
ATTENTION
Lisez toutes les précautions et
instructions contenues dans
ce manuel avant d'utiliser cet
équipement. Conservez ce
manuel pour vous y référer
ultérieurement.
MANUEL DE L'UTILlSATEUR
iconeurope.com
Publicité

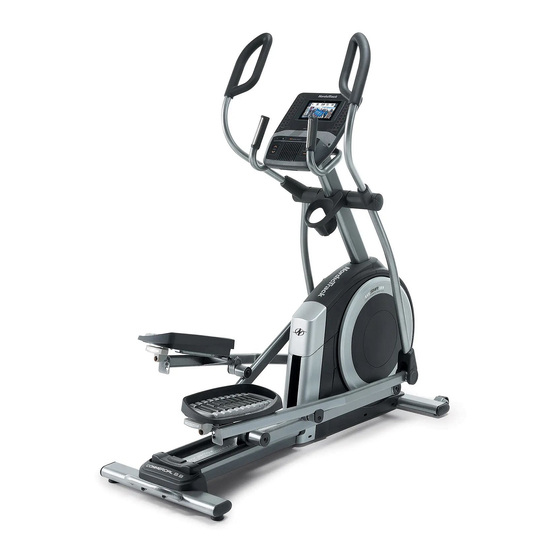

Manuels Connexes pour NordicTrack NTEL79820-INT.3
Sommaire des Matières pour NordicTrack NTEL79820-INT.3
- Page 1 N° du modèle NTEL79820-INT.3 N° de série MANUEL DE L’UTILlSATEUR Écrivez le numéro de série sur la ligne ci-dessus pour référence. Autocollant du numéro de série SERVICE AUX MEMBRES Si vous avez besoin d’aide, veuillez enregistrer votre produit sur notre site web ifitsupport.eu.
- Page 2 Remarque : l’autocollant n’est peut-être pas illustré à sa taille réelle. NORDICTRACK et IFIT sont des marques déposées d’iFIT Inc. Google Maps est une marque déposée de Google LLC. Le mot et les logos Bluetooth sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous ®...
- Page 3 PRÉCAUTIONS IMPORTANTES AVERTISSEMENT : pour réduire les risques de brûlure, d’incendie, de choc élec- trique ou de blessure, lisez toutes les précautions importantes et instructions présentées dans ce manuel, ainsi que tous les avertissements apposés sur votre vélo elliptique avant de l’utiliser. iFIT ne peut être tenu responsable des blessures ou des dommages directs ou indirects liés à...
- Page 4 17. Tenez les guidons ou les bras PSC lorsque 19. Maintenez votre dos bien droit quand vous montez et descendez du vélo elliptique, vous utilisez le vélo elliptique ; ne vous et quand vous l’utilisez. Avant de monter ou cambrez pas. de descendre, arrêtez les pédales avec la pédale sur laquelle vous allez monter ou des- 20.
- Page 5 AVANT DE COMMENCER Merci d’avoir choisi le vélo elliptique révolutionnaire page de couverture de ce manuel. Pour une assis- NORDICTRACK COMMERCIAL 9.9. Le vélo elliptique tance plus efficace, notez le numéro du modèle du ® COMMERCIAL 9.9 offre une sélection impressionnante produit et le numéro de série avant de nous contacter.
- Page 6 TABLEAU D’IDENTIFICATION DES PIÈCES Utilisez les illustrations ci-dessous pour repérer les petites pièces nécessaires à l’assemblage. Le nombre entre parenthèses sous chaque pièce est le numéro-clé de la pièce dans la LISTE DES PIÈCES figurant à la fin du présent manuel. Le nombre après le numéro-clé indique la quantité nécessaire pour l’assemblage. Remarque : si vous ne trouvez pas une pièce dans la trousse de quincaillerie, vérifiez si elle a été...
- Page 7 ASSEMBLAGE • L’assemblage requiert deux personnes. • En plus de(s) (l’)outils inclus, l’assemblage requiert les outils suivants : • Placez toutes les pièces sur une surface dégagée un tournevis cruciforme et retirez tout le matériel d’emballage. Ne jetez pas le matériel d’emballage avant d’avoir terminé deux clés à...
- Page 8 2. Avec l’aide d’une deuxième personne, placez du matériel d’emballage (non illustré) sous l’arrière du Cadre (1). Demandez à l’autre personne de tenir le Cadre pour l’empêcher de tomber pendant que vous effectuez cette étape. Si des cales de transport sont attachées à l’arrière du Cadre (1), retirez les vis des cales de transport, puis jetez les vis et les cales de transport.
- Page 9 4. Repérez le Bras du Rouleau Droit (59), orien- tez-le comme indiqué sur le schéma, puis faites-le glisser sur le Bras du Pédalier (20) droit. Fixez le Bras du Rouleau Droit (59) avec une Vis M8 x 20mm (95) et un Couvercle du Pédalier (77) ;...
- Page 10 6. Conseil : évitez de pincer le Fil Supérieur (110). Demandez à une autre personne de tenir Évitez de pincer le Fil le Montant (4) sur le Cadre (1). Supérieur (110) Conseil : deux Vis M10 x 25mm (92) sont pré- fixées sur le Cadre (1).
- Page 11 8. Orientez le Bras de la Pédale Droite (58) comme indiqué sur le schéma, puis appliquez de la graisse sur l’essieu. Insérez le Bras de la Pédale Droite (58) dans la Jambe PSC Droite (60) et dans le Bras du Rouleau Droit (59).
- Page 12 10. Référez-vous à l’étape 6. Serrez les quatre Vis M10 x 25mm (92). Détachez et jetez l’attache de fil du Fil Supérieur (110). Évitez de pincer les fils Demandez à une deuxième personne de tenir la Console (7) près du Montant (4). Branchez le Fil Supérieur (110) du Montant au fil situé...
- Page 13 11. Orientez le Boîtier Arrière de la Console (80) comme indiqué sur le schéma, puis fixez-le sur le Montant (4) à l’aide de deux Vis M4 x 16mm (101). Ensuite, orientez le Boîtier Avant de la Console (79) comme indiqué sur le schéma, puis fixez-le sur le Boîtier Arrière de la Console (80) à...
- Page 14 13. Orientez un Boîtier Inférieur du Plateau (81) comme indiqué sur le schéma, puis fixez-le sur le côté droit du Plateau à Accessoires (37) à l’aide de deux Vis M4 x 16mm (101). Répétez cette étape de l’autre côté du vélo elliptique.
- Page 15 15. Orientez le Boîtier Avant du Capot (117) et le Boîtier Central du Capot (75) autour du Montant (4) comme indiqué sur le schéma. Ensuite, fixez- les ensemble à l’aide de deux Vis M4 x 16mm (101). Puis, appuyez le Boîtier Avant du Capot (117) et le Boîtier Central du Capot (75) dans les Capots Gauche et Droit (73, 74).
- Page 16 17. Orientez les Boîtiers Avant et Arrière du Bras Droit (65, 66) autour de la Jambe PSC Droite (60), comme indiqué sur le schéma, puis fixez- les ensemble à l’aide de deux Vis M4 x 16mm (101). Répétez cette étape de l’autre côté du vélo elliptique.
- Page 17 COMMENT BRANCHER LE CORDON D’ALIMENTATION Ce produit doit être relié à la terre. En cas d’un Suivez les instructions ci-dessous pour brancher le cordon d’alimentation. mauvais fonctionnement ou d’une panne, la mise à la terre réduit les risques de chocs électriques en offrant une voie de fuite au courant électrique.
- Page 18 COMMENT UTILISER LE VÉLO ELLIPTIQUE COMMENT DÉPLACER LE VÉLO ELLIPTIQUE COMMENT METTRE À NIVEAU LE VÉLO ELLIPTIQUE À cause de la taille et du poids du vélo elliptique, il faut être deux personnes pour le déplacer. Placez- Si le vélo elliptique est légèrement bancal sur le sol vous devant le vélo elliptique, tenez le montant (A), durant son utilisation, tournez un ou les deux pieds de puis placez un pied contre une des roulettes (B).
- Page 19 COMMENT S’ENTRAÎNER SUR LE VÉLO LE PORTE-TABLETTE OPTIONNEL ELLIPTIQUE Le porte-tablette Pour monter sur le vélo elliptique, tenez les guidons optionnel (J) maintien- (G) ou les bras PSC (H), puis posez un pied sur la dra fermement votre pédale (I) qui se trouve dans la position la plus basse. tablette en place et Ensuite, montez sur l’autre pédale.
- Page 20 COMMENT UTILISER LA CONSOLE SCHÉMA DE LA CONSOLE FONCTIONNALITÉS DE LA CONSOLE Quand vous utilisez le mode manuel de la console, vous pouvez changer la résistance des pédales et l’in- La console de pointe offre un choix de fonctionnalités clinaison de la rampe d’une simple pression de touche. conçues pour rendre vos entrainements plus efficaces et plus agréables.
- Page 21 COMMENT ALLUMER LA CONSOLE COMMENT UTILISER L’ÉCRAN TACTILE IMPORTANT : si le vélo elliptique a été exposé à La console est équipée d’une tablette avec un écran des températures froides, laissez-le se réchauf- tactile polychrome. Les informations suivantes vous fer à la température ambiante avant d’allumer la aideront à...
- Page 22 COMMENT CONFIGURER LA CONSOLE Les mises à jour du logiciel sont toujours conçues pour améliorer votre expérience d’en- Avant d’utiliser le vélo elliptique pour la première fois, traînement. Par conséquent, il se peut que les vous devez configurer la console. nouveaux paramètres et fonctionnalités ne soient pas décrits dans ce manuel.
- Page 23 COMMENT UTILISER LE MODE MANUEL 4. Suivez votre progression. 1. Touchez l’écran ou appuyez sur n’importe La console offre plusieurs modes d’affichage. Le quelle touche de la console pour allumer la mode d’affichage choisi détermine quelles informa- console. tions d’entraînement sont affichées. Référez-vous à...
- Page 24 6. Allumez le ventilateur, si vous le souhaitez. LE DÉTECTEUR CARDIAQUE EN OPTION Le ventilateur propose Que votre plusieurs vitesses de objectif soit de ventilation et un mode brûler de la automatique. Lorsque le graisse ou de mode automatique est renforcer votre sélectionné, la vitesse du ventilateur augmente ou système cardio-...
- Page 25 COMMENT UTILISER UN ENTRAÎNEMENT PROPOSÉ Quand vous sélectionnez un entraînement, l’écran affiche une vue d’ensemble de l’entraînement Pour utiliser un entraînement proposé, la console doit qui comprend des détails comme la durée et la être connectée à un réseau sans fil (référez-vous à la distance de l’entraînement, ainsi que la quantité...
- Page 26 IMPORTANT : l’objectif de calories indiqué 5. Portez des écouteurs si vous le souhaitez. dans la description de l’entraînement est une estimation de la quantité de calories que vous Pour connecter vos écouteurs à la console, allu- brûlerez durant l’entraînement. La quantité mez d’abord vos écouteurs, placez-les en mode réelle de calories que vous brûlerez dépendra de couplage et placez-les près de la console.
- Page 27 COMMENT CRÉER UN ENTRAÎNEMENT SUR UNE Si vous faites une erreur, touchez Undo (annuler) CARTE PERSONNALISÉE dans les options de la carte. 1. Touchez l’écran ou appuyez sur n’importe L’écran affiche les données d’altitude et de dis- quelle touche de la console pour allumer la tance pour votre entraînement.
- Page 28 COMMENT UTILISER UN ENTRAÎNEMENT IFIT 4. Sélectionnez un entraînement iFIT sur l’écran d’accueil ou dans la bibliothèque Pour utiliser un entraînement iFIT, vous devez être d’entraînements. connecté à votre compte iFIT (voir l’étape 3 ci-des- sous) et la console doit être connectée à un réseau Appuyez sur les touches en bas de l’écran pour sans fil (référez-vous à...
- Page 29 6. Créez une liste d’entraînements iFIT favoris si Dès que vos écouteurs et la console seront cou- vous le souhaitez. plés avec succès, le contenu audio de la console jouera sur vos écouteurs. Pour marquer un entraînement iFIT comme favori, 9.
- Page 30 COMMENT CHANGER LES PARAMÈTRES DE LA 3. Personnalisez les paramètres des CONSOLE entraînements. IMPORTANT : les mises à jour du logiciel sont Pour personnaliser les paramètres d’entraînement toujours conçues pour améliorer votre expérience et activer les fonctions d’entraînement, touchez In d’entraînement.
- Page 31 3. Activez le Wi-Fi. Remarque : de temps en temps, une mise à jour du logiciel peut entraîner un fonctionnement légère- ment différent de la console. Ces mises à jour sont Assurez-vous que le Wi-Fi est activé. S’il n’est pas ®...
- Page 32 ENTRETIEN ET RÉSOLUTION DES PROBLÈMES ENTRETIEN Si la console ne s’allume pas correctement, ou si elle Un entretien régulier est important pour obtenir des se bloque et ne répond plus, performances optimales et limiter l’usure. Vérifiez et réinitialisez-la pour rétablir serrez correctement toutes les pièces chaque fois les paramètres d’usine.
- Page 33 COMMENT RÉGLER LE CAPTEUR MAGNÉTIQUE COMMENT RÉGLER LA COURROIE DE TRACTION Si la console n’affiche pas des informations correctes, Si les pédales glissent quand vous pédalez, même le capteur magnétique doit être réglé. Pour ajuster le quand la résistance est réglée sur le niveau le plus capteur magnétique, placez d’abord l’interrupteur élevé, la courroie de traction a peut-être besoin d’être sur la position Off (éteint) et débranchez le cordon...
- Page 34 CONSEILS POUR LES EXERCICES AVERTISSEMENT : Exercices aérobiques – Si votre but est de renforcer avant votre système cardiovasculaire, vous devez faire des de commencer ce programme d’exercice ou exercices aérobiques, c’est à dire des exercices qui tout autre forme d’exercice, consultez votre nécessitent de grandes quantités d’oxygène pendant médecin.
- Page 35 LISTE DES PIÈCES N° du modèle NTEL79820-INT.3 R0921A N° clé Qté Description N° clé Qté Description Cadre/Rampe Pédale Gauche Stabilisateur Arrière Vis Autoperçante M4 x 12mm Panneau d’Accès Rouleau Montant Poignée de la Pédale Gauche Vis M4 x 19mm Embout de l’Essieu Stabilisateur Avant Bague d’Espacement du Pivot...
- Page 36 N° clé Qté Description N° clé Qté Description Boulon M8 x 45mm Bague du Cadre Rondelle M8 x 28mm Boulon M10 x 47mm Rondelle M8 x 18mm Roulement Extérieur du Bras Roulement Interne du Bras Vis Mécanique M4 x 16mm Roulement à...
- Page 37 SCHÉMA DÉTAILLÉ A N° du modèle NTEL79820-INT.3 R0921A...
- Page 38 SCHÉMA DÉTAILLÉ B N° du modèle NTEL79820-INT.3 R0921A...
- Page 39 SCHÉMA DÉTAILLÉ C N° du modèle NTEL79820-INT.3 R0921A...
- Page 40 COMMANDER DES PIÈCES DE RECHANGE Pour commander des pièces de rechange, veuillez vous référer à la page de couverture de ce manuel. Pour une assistance plus efficace, préparez les informations suivantes avant de nous contacter : • le numéro du modèle et le numéro de série du produit (voir la page de couverture de ce manuel) •...
