Disque SSD M.2 2230
Étapes

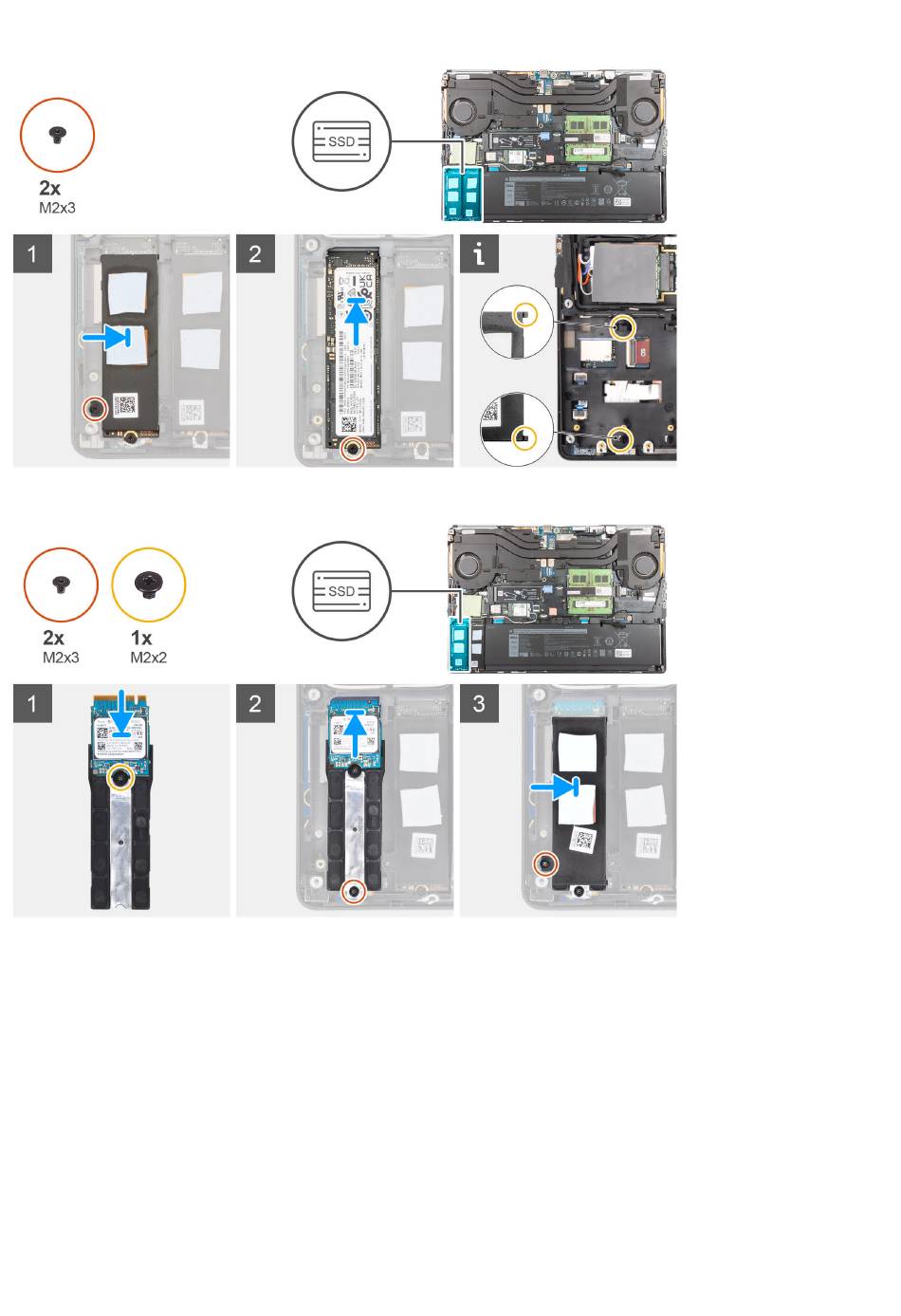

1. Pour le disque SSD M.2 2280 :
a. Placez le disque SSD M.2 dans son logement situé sur l'ordinateur.
b. Remettez en place la vis (M2x3) pour fixer le disque SSD M.2 à l'ordinateur.
2. Pour le disque SSD M.2 2230 :
a. Placez le disque SSD M.2 dans son support.
b. Remettez en place la vis (M2x2) pour fixer le disque SSD M.2 au support.
c. Placez le module SSD M.2 dans son logement situé sur l'ordinateur.
d. Remettez en place la vis (M2x3) pour fixer le module SSD M.2 à l'ordinateur.
3. Après les avoir alignés, insérez avec précaution les deux languettes situées sur la plaque thermique SSD dans les logements situés sur
le cadre interne pour fixer la plaque thermique SSD.
4. Remettez en place la vis (M2x3) qui fixe la plaque thermique SSD au disque SSD M.2.
5. Répétez les étapes ci-dessus pour installer les autres modules SSD de l'ordinateur.
Retrait et installation de composants
33
