INSTALLATEUR : VEUILLEZ REMPLIR ET POSTER LA CARTE DE GARANTIE UNE FOIS L'INSTALLATION
TERMINÉE. LAISSER LES DIRECTIVES D'INSTALLATION AU PROPRIÉTAIRE DE LA MAISON.
REPRISE AIR
AIR CHAUD
G
ENERALAire MAC 2000-11
MÉDIA DE PURIFICATEU D'AIR
FLUX VERS LE HAUT
IMPORTANT : UN ESPACE LIBRE DE 26 po DOIT ÊTRE PRÉVU POUR LE RETRAIT DE CARTOUCHE DE
MÉDIA DU BOÎTIER.
1. Couper l'alimentation électrique à la fournaise.
2. Retirer le couvercle.
3. Glisser cartouche de média du boîtier du purificateur d'air ; jeter l'emballage.
4. Retirer et jeter le filtre d'air de la fournaise actuellement utilisé.
5. Installer le boîtier dans le système de reprise d'air. Installer adéquatement les flèches de direction de débit d'air à
l'intérieur du boîtier. Les supports de conduit sont conseillés afin de soutenir le poids du boîtier.
Voir les installations typiques.
6. Glisser le cartouche de média dans le boîtier. S'assurer que la flèche de débit d'air sur le cartouche du média est
orientée dans le même sens que la flèche dans le boîtier. Le grillage sont toujours du côté en aval du média filtrant.
Remettre le couvercle en place.
7. Si l'emploi d'un indicateur de condition est prévue, installer sur une surface de conduit vertical entre le purificateur d'air
et le souffleur de la fournaise.
8. Mettre la fournaise en marche et
vérifier le fonctionnement de tout le
matériel.
Our Brands
®
Last Updated: 06-2021
REPRISE AIR
AIR CHAUD
FLUX VERS LE BAS

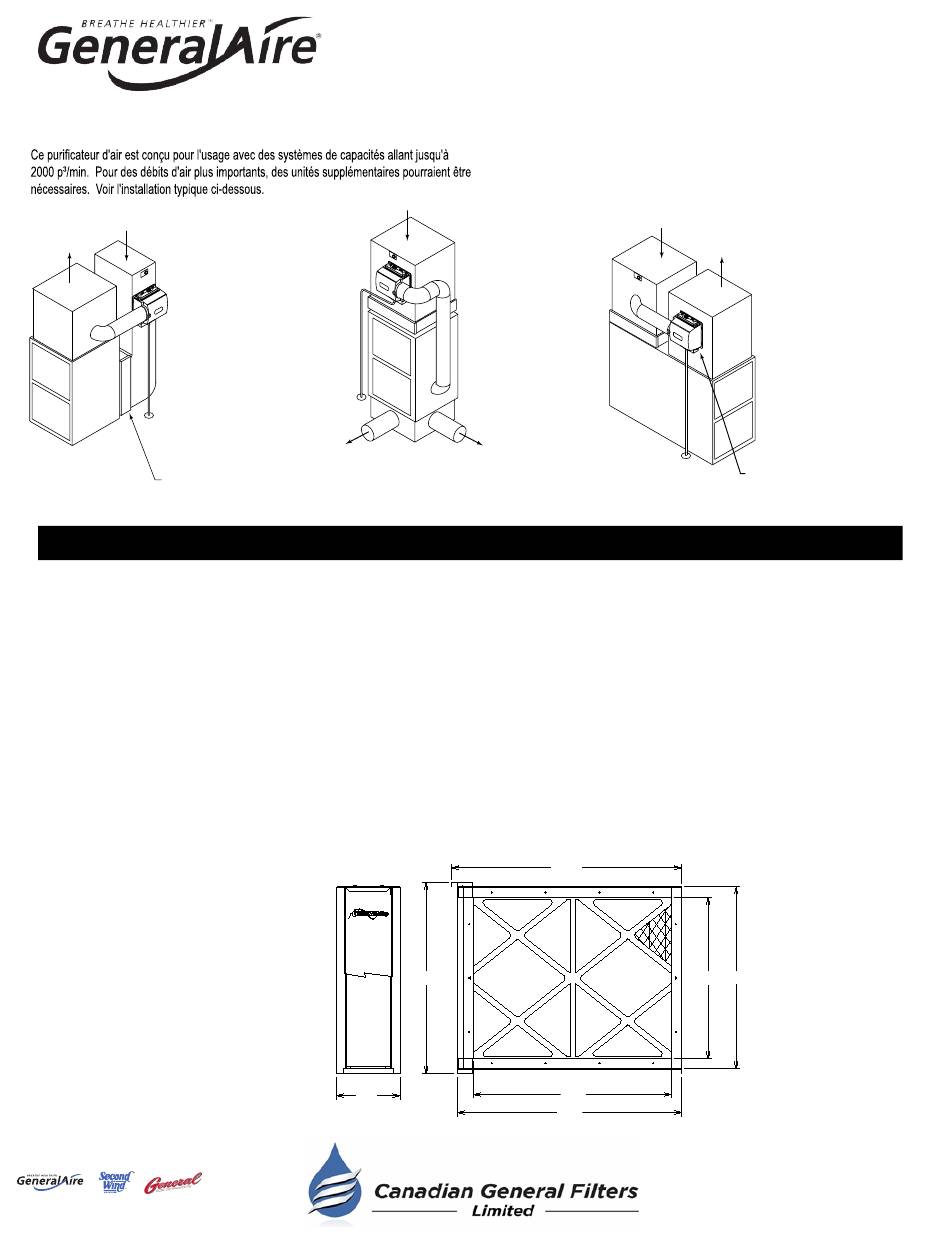

DIRECTIVES D'INSTALLATION
