Sommaire des Matières pour Botex DC 2448

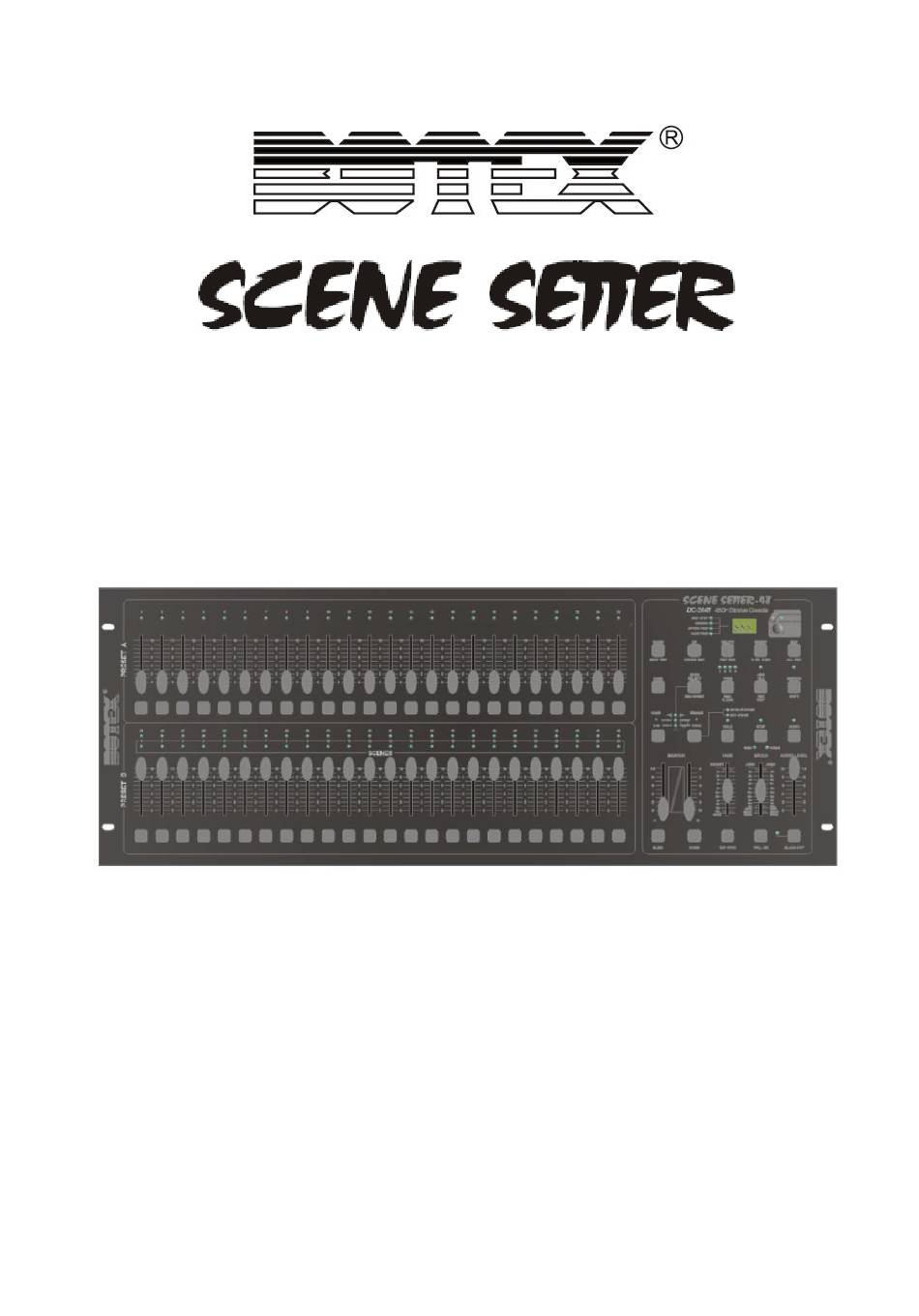

- Page 1 DC 2448 Notice d’utilisation PDF créé avec la version d'essai pdfFactory www.gs2i.fr/fineprint/pdffactory.htm...
- Page 2 Scene Setter DC 2448 Sommaire Contrôle et Fonctions..................... 4 1.1 Face Avant ....................... 4 1.2 Face Arrière ..................... 8 Utilisation ........................ 8 2.1 Début du Mode Programmation ............... 8 2.1.1 Activer le Mode Programmation ............8 2.1.2 Code de Protection du Mode Programmation........9 2.1.3 Programmation de Scènes où...
- Page 3 Scene Setter DC 2448 Descriptions • Possibilité Ce contrôleur permet de commander des blocs de puissance dimmables où éventuellement des Scanners/Lyres . • Mémoire Interne Une Mémoire interne permet la sauvegarde des informations où de la dernière Programmation en cas de coupure électrique.

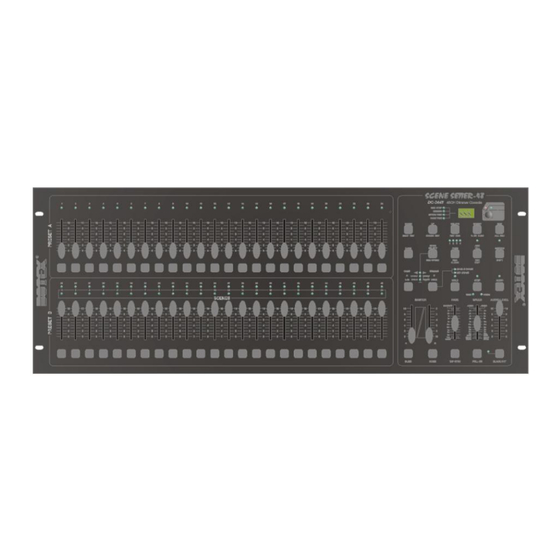

- Page 4 Scene Setter DC 2448 1 Contrôle et Fonctions 1.1 Face Avant PDF créé avec la version d'essai pdfFactory www.gs2i.fr/fineprint/pdffactory.htm...
- Page 5 Scene Setter DC 2448 Leds de visualisation d’intensité de sortie concernant les Canaux DMX ( Canaux de 1 à 24 ). 1. PRESET A (LEDS) 2. Fader Canaux 1-24 Pour ajuster la valeur des Canaux DMX de 1 à 24.
- Page 6 Scene Setter DC 2448 REVONE permet d’inverser le sens de défilement d’1 Chaser. 14. Ecran LCD Ecran de visualisation de toutes les informations . Touche INSERT permet d’insérer un Pas/Step dans une 15. Touche Insert / % Scène programmée. où 0-255 Commutation entre % et 0-255 visualisation sur l’écran LCD...
- Page 7 Scene Setter DC 2448 maintenir un Programme/Chaser en défilement alors que le Fader du Programme/Chaser est à 0%.. 27. Touche Home Désactiver la Fonction Blind . 28. Touche Tap Sync La Touche Tap Sync permet d’attribuer très rapidement un temps de défilement donné, appuyez 2 fois ( + ou –...
- Page 8 Scene Setter DC 2448 1.2 Face Arrière DC INPUT MIDI DMX OUT AUDIO REMOTE FOG MACHINE POWER 1=G round 1=G roun d O N O FF 2=D ata 2=D ata + 1/4"stereo ja ck 3=D ata + 3=D ata LINE INP UT...
- Page 9 Scene Setter DC 2448 Rappel: Lors de la livraison le code d’entrée d’origine sera toujours le Code 1,6,6,8 , il est possible de personnalisé ce Code voir l’étape 2.1.2. 2.1.2 Code de Protection du Mode Programmation Nous avons possibilité de personnalisé le Code de Protection de Programme.
- Page 10 Scene Setter DC 2448 2.1.3 Programmations de Scènes où de Chaser 1. Activez le Mode Programmation ( étape 2.1.1 ).. MODE SELECT 2. Sélectionnez à l’aide de la Touche Mode Select le Mode Single 1-48. Nous travaillons dorénavant sur 24 Canaux. (Positionnez au maxi les Master A...
- Page 11 Scene Setter DC 2448 7. Appuyez en maintenant la pression sur la Touche Record , puis appuyez sur une des Touches Flash 25 RECORD à 48 (sélection d’une position concernant la Scène ou le Chaser) du Preset B .Relachez les 2 Touches les Leds de la console clignotent 3 fois , notre Scène où...
- Page 12 Scene Setter DC 2448 2.2 Mode Edition 2.2.1 Activer le Mode Edition 1. Activez le Mode Programmation (étape 2.1.1).. 2. Sélectionnez dorénavant à l’aide de la Touche PAGE Page Select la Page qui contient les préparations à éditer. 3. Sélectionnez à l’aide de la Touche Mode Select le...
- Page 13 Scene Setter DC 2448 2.2.2 Effacer un Programme/Scène. 1. Activez le Mode Programmation (étape 2.1.1). 2. Sélectionnez à l’aide de la Touche Page Select la PAGE Page du Programme à effacer. 3. Appuyez en maintenant la pression sur la Touche Edit, puis appuyez sur la Touche Flash 25 à...
- Page 14 Scene Setter DC 2448 2.2.4 Effacer un Pas/Step 1. Activez le Mode Programmation (étape 2.1.1). 2. Sélectionnez le Mode CHNS<>SCENE à l’aide de STEP la Touche ModeSelect. 3. Sélectionnez à l’aide de la Touche Page Select,la Page du Programme où sera effacé le Pas/Step 4.
- Page 15 Scene Setter DC 2448 1. Activez le Mode Programmation (étape 2.1.1). 2. Sélectionnez le Mode CHNS<>SCENE à l’aide de la Touche Mode Select . 3. Sélectionnez la Page N°: 1 à l’aide de la Touche Page . 4. Appuyez en maintenant la pression sur la Touche Edit,puis sur la touche Flash 27 (du Preset B).La Led (jaune) du Programme s’allume...
- Page 16 Scene Setter DC 2448 7. Appuyez sur la Touche Insert,les Leds de la console clignotent 3 fois.La position du Pas/Steps INSERT est bien validé entre le Pas/Step N° :1 et 2 (exemple). 8. Sortez du Mode Programmation en maintenant la...
- Page 17 Scene Setter DC 2448 2.2.6 Retoucher un Pas/Steps 1. Activez le Mode Programmation (étape 2.1.1). 2. Sélectionnez le Mode CHNS<>SCENE à l’aide de STEP la Touche ModeSelect. 3. Sélectionnez la Page à l’aide de la Touche Page Select 4. Appuyez en maintenant la Pression sur la Touche Edit puis sur la Touche Flash ( Preset B),numéro...
- Page 18 Scene Setter DC 2448 2.3 Lancement des Programmes où Scènes 2.3.1 Lancement du Programme (Chaser) MODE SELECT Sélectionnez le Mode CHNS<>SCENE à l’aide de la Touche ModeSelect.. CHNS SCENES DOUBLE PRESET 1-48 SINGLE PRESET Sélectionnez la Page à l’aide de la Touche Page...
- Page 19 Scene Setter DC 2448 2.3.2 Commande/Contrôle de la fonction Audio 1. Connectez une source Audio en Face arrière de la console où utilisez le Microphone incorporé AUDIO 2. Sélectionnez le Mode CHNS<>SCENE à l’aide de la Touche ModeSelect. 3. Sélectionnez la Page à l’aide de la Touche Page Select 4.
- Page 20 Scene Setter DC 2448 2.3.3 Commande/Contrôle de la fonction Speed 1. Le Mode Audio/Musical doit être désactivé. 2. Sélectionnez le Mode CHNS<>SCENE à l’aide de la Touche ModeSelect REC SPEED 3. Sélectionnez la Fonction Mix Chase à l’aide de la FLASH 25-48 Touche Park (la Led de Visualisation s’allume).
- Page 21 Scene Setter DC 2448 5. Ajustez le Master B sur la valeur maxi 10 ( Valeur 100% Fader vers le Bas),puis montez le Fader (à 100%) du Programme/Chaser à activer (Fader 25- 48 du Preset B). Utilisez la Touche Tap Sync :cette fonction permet d’attribuer très rapidement un temps de défilement...
- Page 22 Scene Setter DC 2448 Commande MIDI 3.1 Entrée MIDI (MIDI IN) 1. Activez le Mode Programmation (étape 2.1.1). 2. Appuyez en maintenant la pression sur la Touche RECORD Record 3. Appuyez 3 x fois sur la Touche Flash N°: 1 du Preset A Flash button 1 ,puis relachez la Touche Record.L’écran LCD affichera...
- Page 23 Scene Setter DC 2448 3.3 Réception d’une configuration MIDI 1. Activez le Mode Programmation (étape 2.1.1). RECORD 2. Appuyez en maintenant la pression sur la Touche Record EXIT 3. Appuyez 3 x fois sur la Touche Flash N°: 3 du Preset A ,puis relachez la Touche Record.L’écran LCD affichera...
- Page 24 Scene Setter DC 2448 Open Loop Mode CONTROLLER RECEIVER MIDI OUT MIDI IN MIDI OUT MIDI IN Close Loop Mode CONTROLLER RECEIVER MIDI OUT MIDI IN MIDI OUT MIDI IN Open Loop Mode CONTROLLER RECEIVER MIDI OUT MIDI IN MIDI OUT...
- Page 25 Scene Setter DC 2448 3. Cette console réceptionne ou envoie des informations correspondant au tableau suivant ( à partie des touches Flash de 1 à 16 du Preset A). Note Vitesse Fonction 22 – 69 Programme Master Programme 1-48 on/off 70 –...
- Page 26 Scene Setter DC 2448 Fade Time 1. Possibilité d’affecter un temps de montée où de descente concernant l’intensité des Programmes/Chaser 2. Le réglage s’effectue via le Fader Fade Time = INSTANTANE (0 Sec.) et cela jusqu’à 10 Min. Touche Tap Sync 1.
- Page 27 Scene Setter DC 2448 Mix Mode 1. Tous les Programmes/Chaser travaillent simultanéments 2. A l’aide du Fader Speed nous ajustons le même défilement pour tous nos Programmes/Chaser, où possibilité d’attribuer une temps précis de défilement pour chacun de nos Programmes/Chaser ( voir chapitre adéquat ).
- Page 28 Scene Setter DC 2448 Park 1. La fonction BLIND permet de maintenir un Programme/Chaser en défilement alors que le Fader du Programme/Chaser est à 0%.. 2. Pour cela montez à 100% le Fader du Programme/Chaser sélectionné, appuyez en maintenant la pression sur la Touche BLIND puis appuyez sur la Touche Flash (de 13 à...
- Page 29 Scene Setter DC 2448 Caractéristiques Techniques DC Input ................DC 12~20V, 500 mA min. Sortie DMX ................ 3 Broches,XLR Femelle Signal MIDI ................5 Broches,DIN Standard Entrée Audio ....…......…....100 mv~1Vpp,Cinch Femelle Protection/Fusible (interne) ............F0,5A 250V / 5x20 Dimensions .................. 482 x 264 x 85 mm Poids..
- Page 30 Scene Setter DC 2448 • Afin d'éviter tout risque d'électrocution ou d'incendie, n'exposez pas cet appareil à la pluie ou à l'humidité. • Afin d’éviter le risque d’électrocution, n’enlevez jamais le couvercle de l’appareil. Si un problème surgit, contactez votre revendeur.
