5.0 Conception

5.1 Conception
La sous-station peut différer de celle représentée.

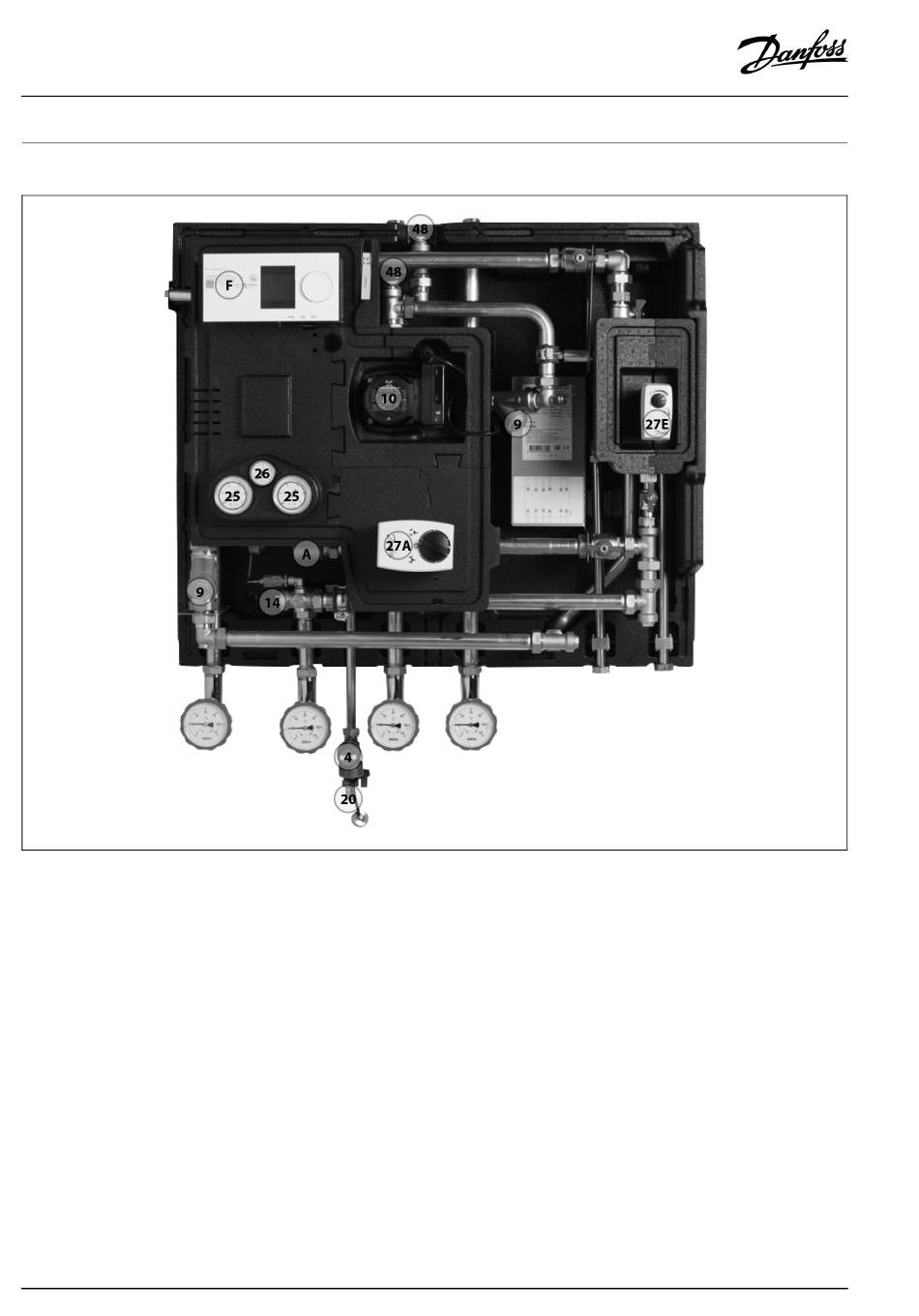

Description de la conception
A
Échangeur de chaleur, HE
F Régulateur électronique
4
Soupape de sécurité, HE
9
Filtre
14 | © Danfoss | 2019.03
10 Pompe de circulation
14 Doigt de gant de sonde, compteur d'énergie
20 Vanne de remplissage/de purge
25 Manomètre avec vanne à boisseau
26 Manomètre, HE
27A Actionneur, HE
27E Actionneur, réservoir
48
Purgeur d'air, manuel
