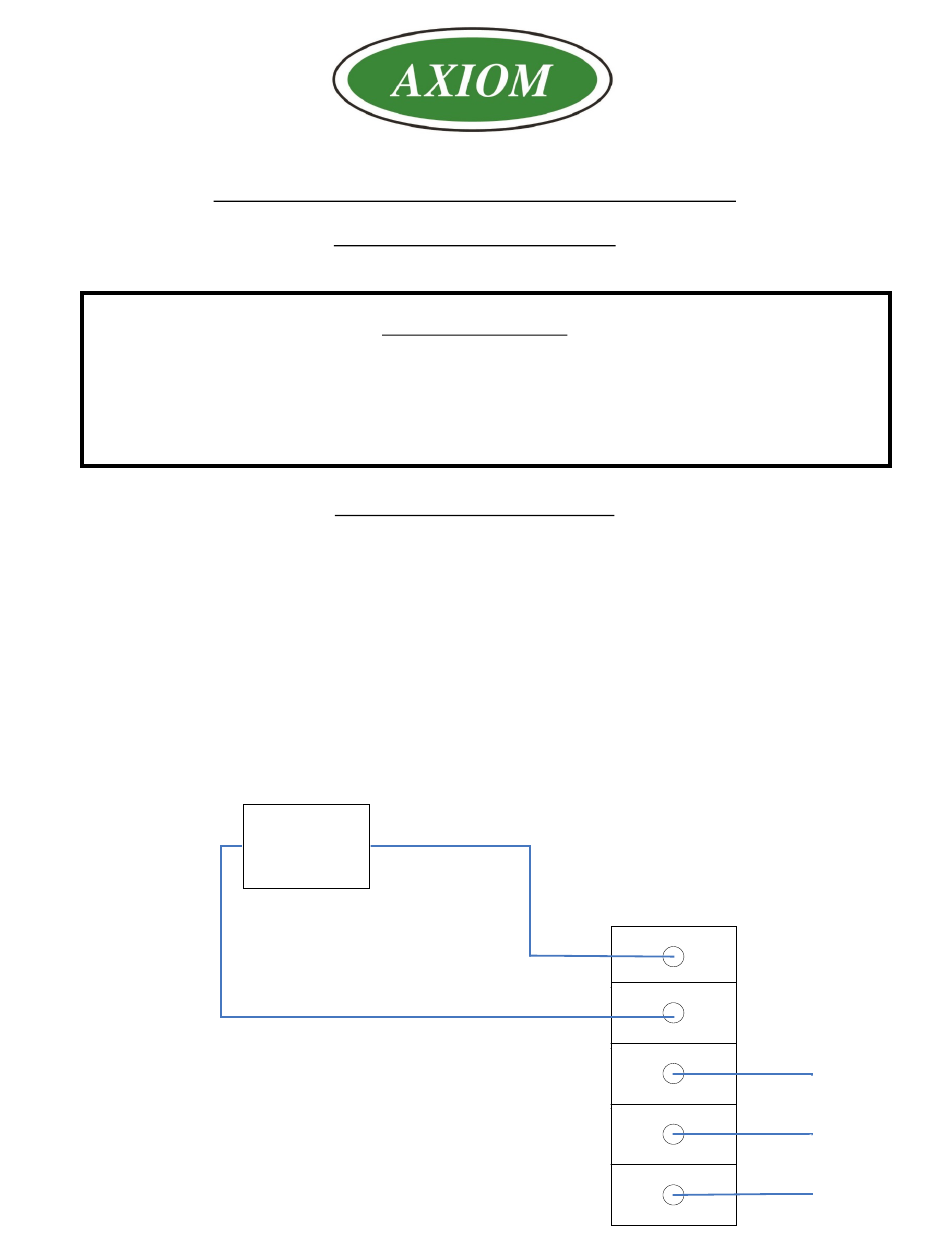

Directives d’installation du panneau de contrôle RIA10-1-SAA et RIA10-1-4X Table des Matières Alimentateurs de solution SF ……………………………………………………………………. 5 Alimentateurs de solution DMF …………………………………………………………………. 6 Alimentateurs de solution MF ………………………………………………………………..7 Alimentateurs de solution SF 1. Installez le panneau de contrôle RIA10-1-SAA sur un mur à côté du système d’alimentation SF 100.
Page 7
Alimentateurs de solution DMF Le relais d’alarme de l’alimentateur DMF est câblé en usine pour être OUVERT en cas de BASSE PRESSION, HAUTE PRESSION, ou BAS NIVEAU de fluide. Coupez l’alimentation électrique, retirez les vis de fixation du couvercle et soulevez-le pour accéder aux fils bleu et vert venant du régulateur de pression numérique.
Page 8
Alimentateurs de solution MF L'interrupteur à flotteur de bas niveau d’un alimentateur de la gamme MF est câblé en usine pour être OUVERT en cas de BAS NIVEAU. Coupez l’alimentation électrique à l’alimentateur. Retirez les vis de fixation du couvercle et soulevez-le pour accéder au câblage de l'interrupteur à flotteur. Coupez les fils ici 1.
Page 9
5. Branchez le câblage du système à commande numérique aux contacts secs d’alarme à distance tel que requis pour fournir un signal d'alarme. 6. Pour désactiver l'alarme sonore, retirez le cavalier de la carte de contrôle. 7. Branchez le MF200 au panneau du RIA10-1-SAA. 3603 Burron Avenue, Saskatoon, SK S7P 0E4 Tél.: (306) 651-1815 sales@axiomind.com www.axiomind.com...
