Installation
L'installation de l'équipement doit se faire par un professionnel qualifié.
Les instructions de sécurité doivent être strictement suivis.
L'encadrement (25) se trouve dans le bas pour facilité l'emballage et le transport, ensuite fixé sur des montants
avec deux boulons M12.
Attaché la section du pied (01) et le support (03) à gauche et à droite de la plaque de couplage utilisant
boulons (02), rondelle (04), rondelle frein (05) et écrou (06). (figure 1)
Enlever la bougie du manomètre (45), insérer la bague de Nylon (23) dans le raccord du manomètre (26) et fileter
le manomètre (31) fermement. Vérifier la fermeté pour empêcher les fuites. (figure 2, 3)
Placer l'assemblé de la pompe (41) à l'extérieur du montant utilisant le boulon (37) et la rondelle (04) afin de
reconnecté l'assemblage fermement. (figure 4)

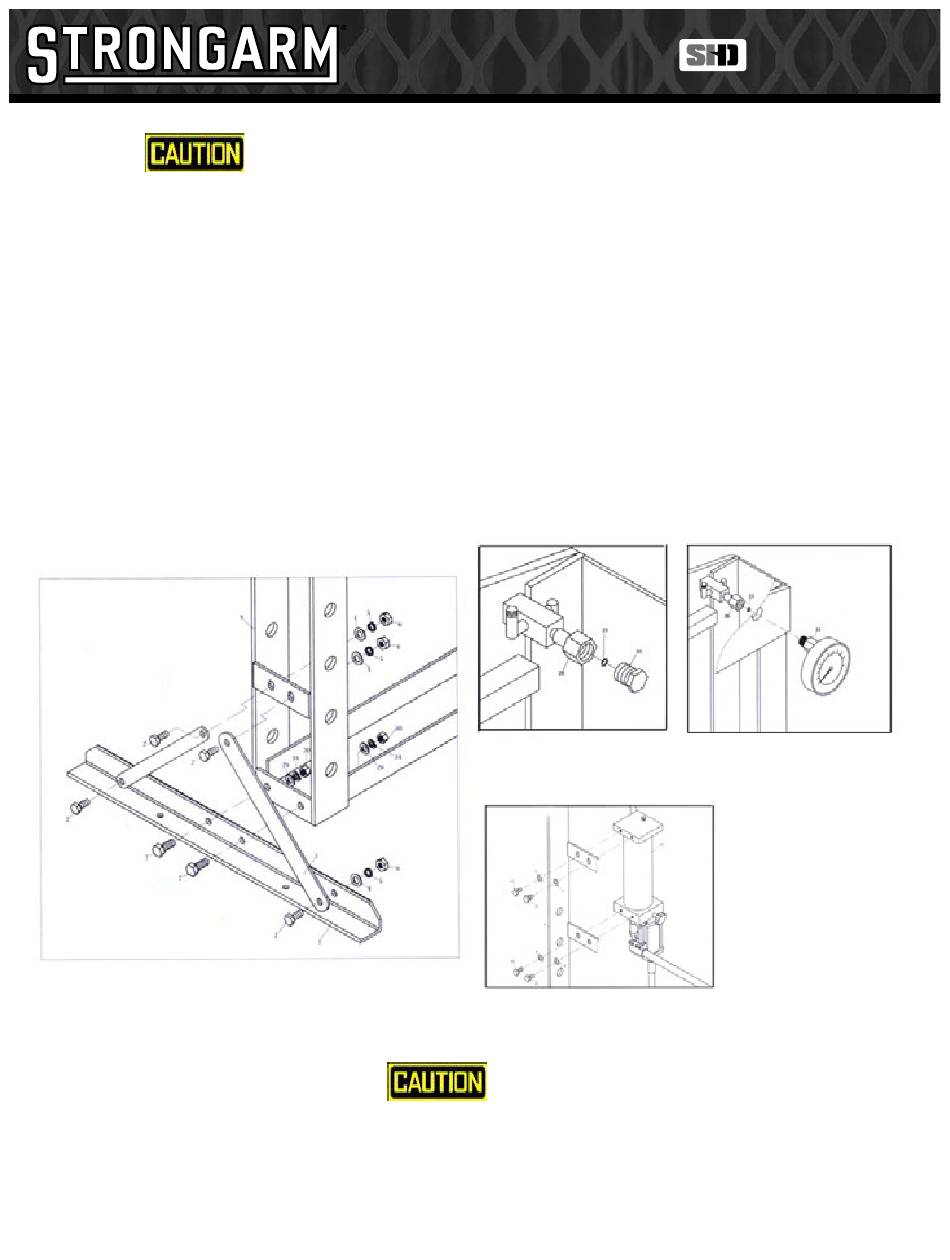

ASSEMBLAGE
Figure 1
Avant d'utiliser pour la première fois
•
Avant d'utiliser pour la première fois, fixer l'équipement sur le plancher avec des boulons d'encrage. La position
debout de cet équipement doit être stable et horizontale et l'endroit doit être bien éclairé.
•
Bien nettoyer la machine avant le premier usage avec une cuillère à thé d'huile lubrifiante pour outil à air de
haute qualité dans le clapet d'admission d'air du levier du robinet de réglage. Connecter à l'alimentation d'air
et opérer pour 3 secondes afin de distribuer le lubrifiant également.
ASSEMBLAGE DU MANOMÈTRE
Figure 3
ASSEMBLAGE DE LA POMPE
Figure 4
S U P E R H E A V Y D U T Y
Figure 2
