Ports COM
Nfinity
Le
est
capable
simultanément par l'intermédiaire de plusieurs
ports de communication. Seules les cartes de
communication Liebert doivent être mises en
œuvre. Ne connectez que des circuits SELV si
vous
vous
connectez
communication.

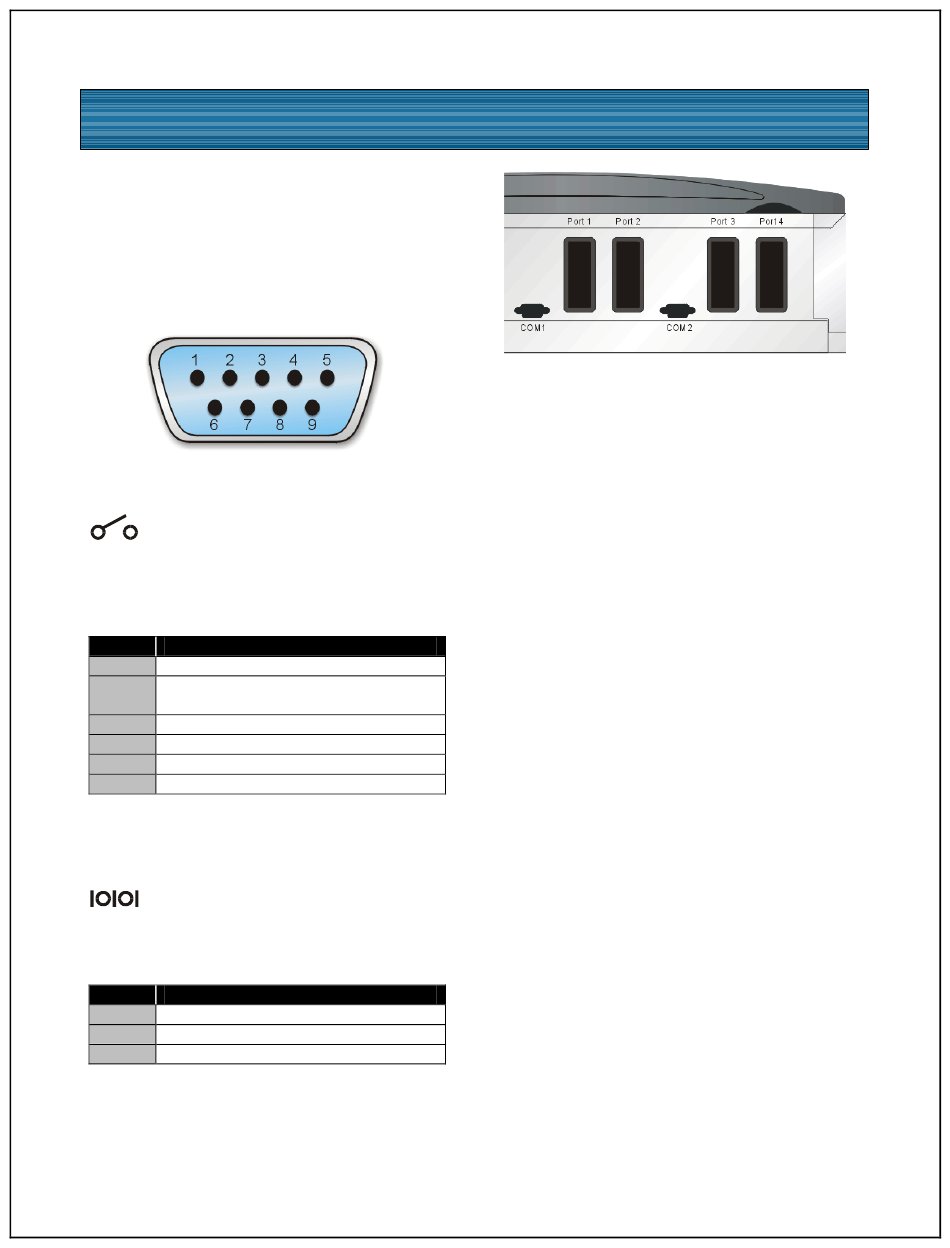

Affectation des broches
COM 1 – Contacts de relais
Des contacts de relais sont disponibles par le
biais d'un connecteur de communications DB-
9F. La fermeture des contacts donne les
résultats suivants :
Broche
Affectation
1
Batterie faible (normalement ouvert)
Arrêt du système UPS en mode batterie
4
(5-12 V CC pendant 1,5 seconde)
5
Commun
7
Batterie déchargée (commun)
8
Sur batteries (commun)
9
Sur batteries (normalement ouvert)
Les contacts sont prévus pour un courant de
48 V CC, 1 A maximum et sont compatibles
avec le logiciel SiteNet MultiLink.
COM 2 – Série
Le Nfinity est capable de communiquer grâce au
protocole exclusif de Liebert. La configuration
des broches du connecteur DB-9 est la suivante :
Broche
Affectation
2
Transmission de données
3
Réception de données
5
Commun
Communication
de
communiquer
à
un
port
de
17
Ports Intellislot™
Les cartes de communication suivantes peuvent
être utilisées avec le Nfinity :
Cartes SNMP Intellislot™ – permet au Nfinity
de communiquer intelligemment avec votre
réseau Ethernet. La carte SNMP doit être
installée dans le port 1 ; toutes les cartes
supplémentaires peuvent être ajoutées dans des
ports consécutifs.
Cartes MultiPort4 Intellislot™ – permet à un
maximum de quatre systèmes informatiques
clients de surveiller simultanément l'état du
Nfinity.
Cartes de contacts de relais Intellislot™ –
permet des fermetures de contacts pour une
surveillance à distance de conditions d'alarme :
signaux « sur batteries », « sur dérivation »,
« batterie déchargée », « alarme sommaire »,
« panne du système UPS » et « sur onduleur ».
Elle s'intégrera avec les ordinateurs AS400 (un
câble supplémentaire est nécessaire) et d'autres
systèmes de surveillance.
