4. Tête d'étiquetage

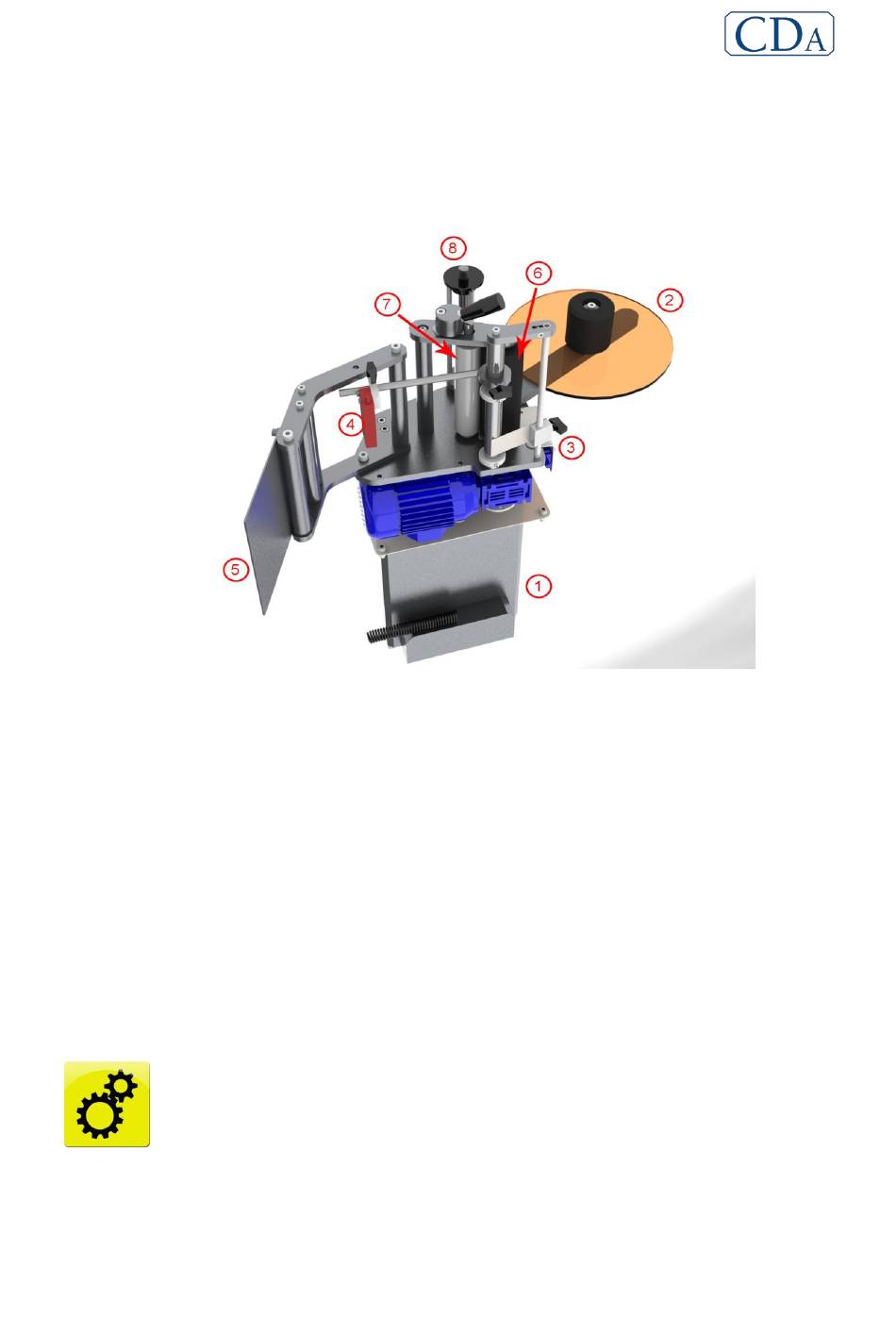

La tête d'étiquetage est composée de plusieurs parties : elle est montée sur une colonne
électrique 1, possède un plateau pour bobines d'étiquettes 2, une lame de tension 3, une
cellule d'échenillage 4, une plaque de décollage 5, un rouleau entraîneur
rouleau plaqueur
7
et un rouleau déchet 8.
Selon les options choisies sur la machine, la plaque de décollage
d'étiquettes
2
peuvent être différents. De plus, la tête d'étiquetage peut être inversée en
fonction de la configuration de la machine (extérieur gauche / extérieur droit).
4.1
La qualité du passage de la bande d'étiquettes dans la tête d'étiquetage est très
importante. En effet, si celui-ci est fait sans suivre les instructions ci-dessous, la qualité
d'étiquetage ne sera pas optimale ou la bande risque de se casser.
Avant de commencer le passage de bande, il faut vérifier que la bobine d'étiquettes
correspond bien à la tête d'étiquetage (une bobine en extérieur gauche pour une tête
extérieur gauche et inversement). Il faut également vérifier la hauteur de votre bobine
d'étiquettes, pour un poste standard elle ne doit pas excéder 155mm. Enfin, vérifiez que le
mandrin est adéquat.
Ci-dessous vous trouverez les instructions et un schéma concernant le passage
de bande. Dans le cas où vous avez choisi d'option « Plateau d'étiquettes
débrayable », vous trouverez un schéma alternatif à la suite de ces instructions.
Notice originale d'utilisation et d'entretien – NINON – NINON UP
Passage de bande
6
(en gomme), un
5
et le plateau
- 43 -
