MONTAGE

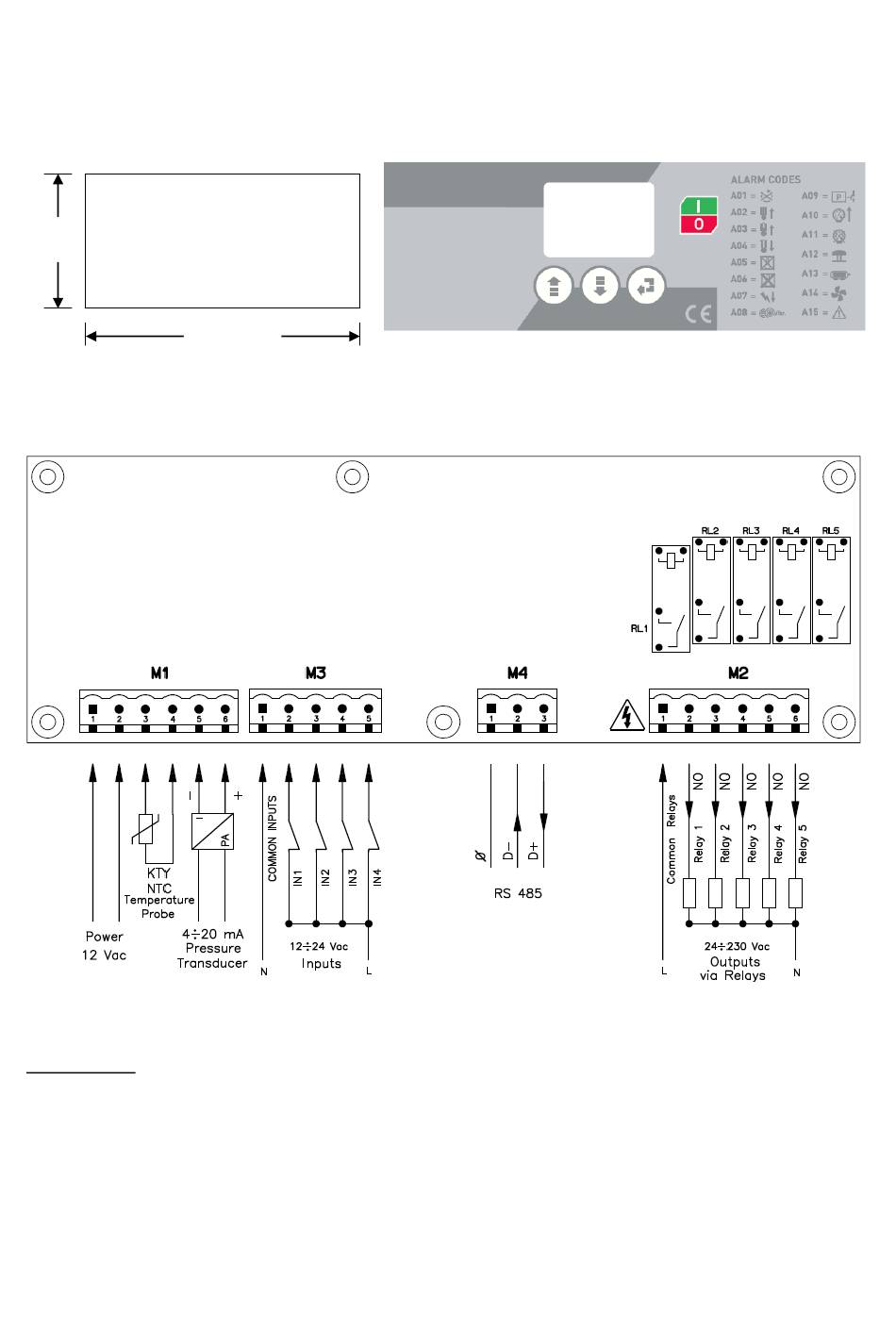

Utilisez les dimensions du schéma ci-dessous comme gabarit pour monter le contrôleur.
61,6
mm
DIMENSIONS
GÉNÉRALES
SCHÉMA DE CÂBLAGE ET RACCORDEMENTS
REMARQUES :
Respectez les caractéristiques techniques de fonctionnement et les instructions du câblage
électrique ; en particulier, les câbles du capteur de température et du capteur de pression doivent
être séparés des câbles d'alimentation.
Assurez-vous que les câbles basse tension et haute tension sont placés dans des gaines séparées.
Il doit y avoir suffisamment d'espace à l'arrière du contrôleur pour le câblage et les connecteurs.
La face arrière du contrôleur doit être protégée contre la condensation, l'huile et la poussière.
Ne lavez pas le panneau avant par injection d'eau, nettoyez plutôt avec un chiffon doux et de l'eau
savonneuse.
166,2
mm
5
