6. PROBLEMAS, CAUSAS Y REMEDIOS
NO SALE PINTURA
- Tuerca de regulación de fluido
(6) abierta de manera insu-
ficiente.
- Orificio del pico fluido (2)
obstruido.
- Filtro de pintura obstruido
- Paragotas obstruido.
PULVERIZACIÓN INTERMITENTE
- Pérdida de aire por el pico
fluido (2).
- Pérdida de aire por el grupo
de juntas de la aguja (10).
- Pérdida de aire por la
conexión del depósito
- Restos de pintura en el
casquillo de aire (1).
DEFECTOS DEL ABANICO
- Pico fluido (2) o casquillo
de aire (1) con pintura
encostrada.
- Pico fluido (2) o casquillo
de aire (1) estropeados.
- Pico fluido (2) flojo.
- Viscosidad de la pintura
demasiado alta o baja.
- El caudal de pintura es dema- Ajustar la tuerca de regula-
siado alto o demasiado bajo.
PÉRDIDA DE PINTURA
- Pico fluido (2), aguja (9)
o cuerpo de la pistola
con pintura encostrada,
estropeados o con el asiento
desgastado.
- Restos de pintura en el cas-
quillo de aire (1).
- Tuerca de regulación de
fluido (6) floja.
- Muelle de presión de la aguja Reemplazar.
(8) desgastado.
- Pico fluido (2) flojo.
- Grupo de juntas de la aguja
(10) flojo, demasiado apre-
tado sucio o consumido.
PÉRDIDA DE AIRE POR EL CASQUILLO DE AIRE
- Válvula de aire (11-2), asien-
to de la válvula de aire (11-3), si hace falta.
muelle de la válvula de aire
(11-1), sucios o estropeados.
6.1 REVISIÓN Y REEMPLAZO ESTÁNDAR
PIEZAS A CONTROLAR
a. Todos los orificios de salida
del casquillo aire (1) y del pico
fluido (2).
b. Juntas y junta tórica.
c. Fugas en los asientos entre el
pico fluido (2) y la aguja (9).
14
AZ3 HTE P.A.S.
Controlar y regular.
Controlar y limpiar.
Controlar y limpiar.
Controlar y limpiar.
Controlar, limpiar y
reemplazar si hace falta.
Apretar.
Apretar.
Limpiar.
Limpiar esmeradamente.
Reemplazar si hace falta.
Apretar.
Diluir la pintura o aumentar
la viscosidad.
ción (6) para disminuir o
aumentar el caudal.
Limpiar o reemplazar si
hace falta.
Limpiar.
Regular.
Apretar.
Regular, limpiar o reempla-
zar si hace falta.
Limpiar o reemplazar
PIEZAS A REEMPLAZAR
Reemplazar si están aplastados o
deformados.
Reemplazar si están aplastadas o
deformadas
Reemplazar si las fugas no se eliminan
ni siquiera después de limpiar perfecta-
mente el pico fluido (2) y la aguja (9).
Si se reemplazan sólo el pico (2) y la
aguja (9), se debe comprobar el correcto
acoplamiento de las dos piezas y se
debe controlar de la ausencia de fugas.

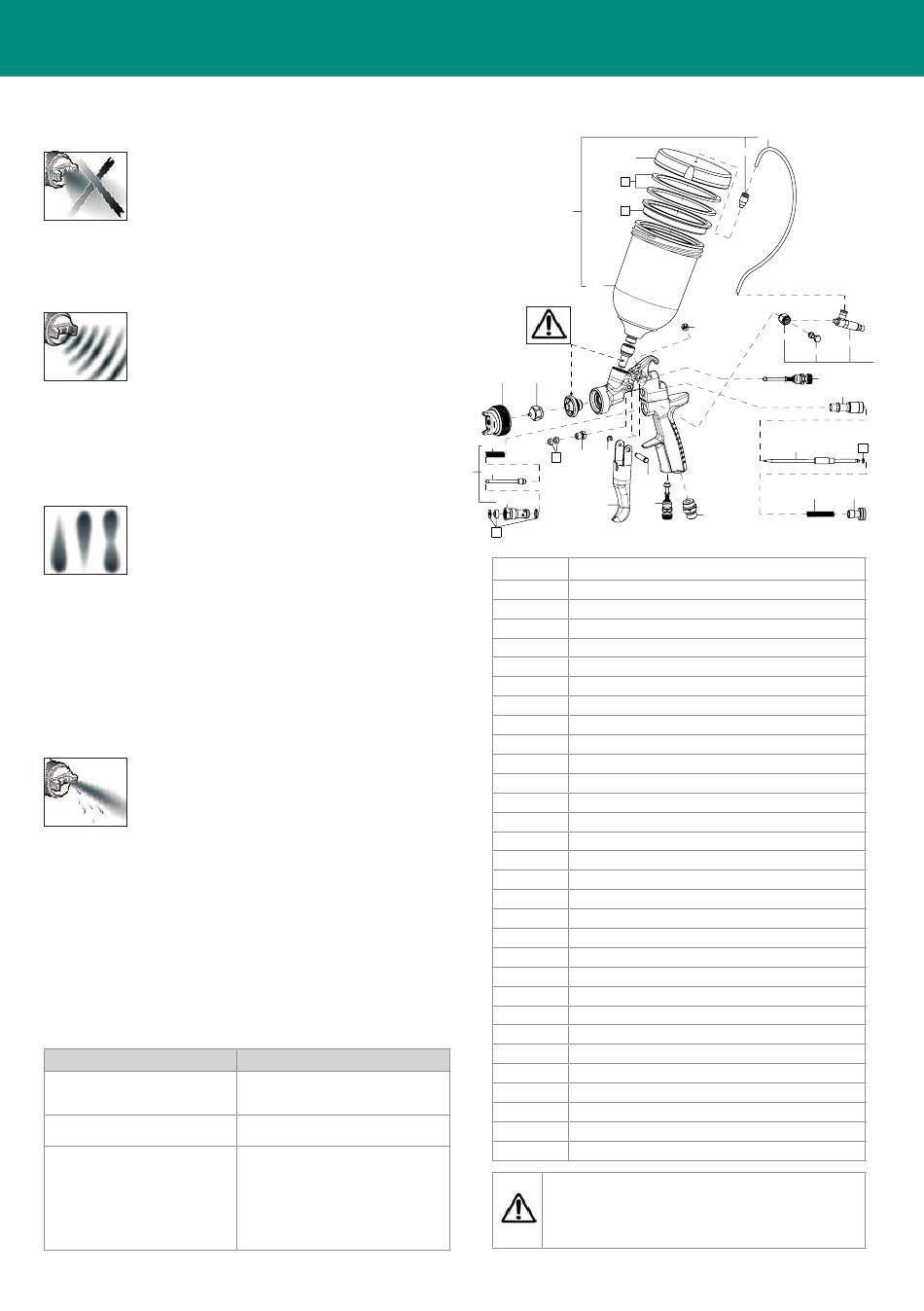

7. LISTA DE PIEZAS DE RECAMBIO
19-3
F
19
E
19-1
1
2
11-1
10
12
C
11 11-2
11-3
13
C
Pos.
DESCRIPCIÓN
1
CASQUILLO AIRE
2
PICO FLUIDO
5
GRUPO REGULACIÓN ABANICO
6
TUERCA REGULACIÓN AGUJA
7
GUÍA AGUJA
8
MUELLE DE PRESIÓN AGUJA
9
AGUJA
10
TUERCA PRENSAESTOPAS
11
GRUPO VÁLVULA AIRE
11-1
MUELLE VÁLVULA AIRE
11-2
VÁLVULA AIRE
11-3
CUERPO VÁLVULA AIRE
12
PERNO GATILLO
13
GATILLO
14
VÁLVULA REGULADORA FLUJO AIRE
16
TAPÓN
17
CONEXIÓN AIRE
19
GRUPO TAZA PRESURIZADA (600ml)
19-1
TAZA PRESURIZADA
19-3
TAPA
19-4
CONEXIÓN RÁPIDA M
19-5
TUBO AIRE
20
GRUPO REGULADOR DE PRESIÓN
20-1
TUERCA GIRATORIA
20-2
TORNILLO BANJO
20-3
REGULADOR DE PRESIÓN
C
GRUPO JUNTAS
D
GRUPO ANILLO DE DESPLAZAMIENTO
E
GRUPO ANTIGOTEO
F
GRUPO JUNTAS TAZA
NUNCA QUITE LA CONEXIÓN DE FLUIDO NI EL SOPORTE PICO DEL
CUERPO DE LA PISTOLA. Cualquier avería resultante a causa de quitar
estas partes no será cubierta por la Garantía. En caso de necesitar
remplazar estas partes contacte directamente con el Servicio Técnico.
