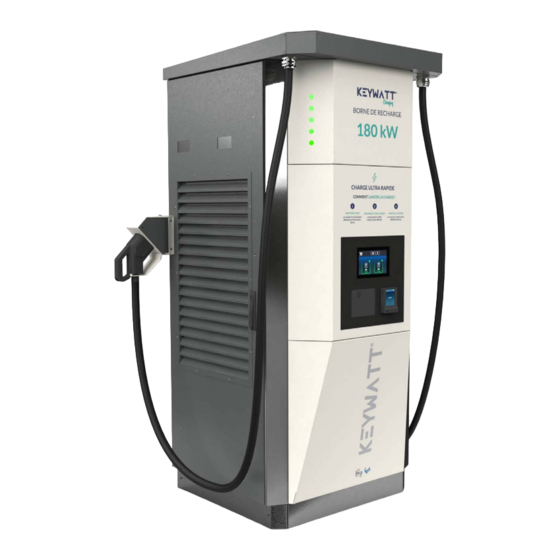

- Page 1 Manuel Utilisateur Keywatt S120 / S150 / S180 Édition : 10/2023 ® www.ies-synergy.com...
- Page 2 Vous acceptez de ne pas reproduire, excepté pour votre propre usage à titre non commercial, tout ou partie de ce document et sur quelque support que ce soit sans l’accord écrit de IES Synergy. Vous acceptez également de ne pas créer de liens hy- pertextes vers ce document ou son contenu.
- Page 3 Démarrer une session de charge du VE (B : Pré-autorisation) Démarrer une session de charge du VE (C : Pré-autorisation) Charge du VE Arrêt de la charge du VE Arrêt d’urgence (version pour flottes uniquement) Autres messages Errors www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 4 AVIS indique des pratiques n’entraînant pas de risque corporels. Remarque importante L’installation, l'utilisation et la maintenance du chargeur doivent être assurées par du personnel qualifié uniquement. IES Synergy décline toute responsabilité quant à une mauvaise utilisation de ce matériel. Une personne qualifiée est une personne disposant de compétences et de connaissances dans le domaine de la construction, du fonctionnement et de l’installation des équipements électriques, et ayant suivi une formation en sécurité...
- Page 5 DUM4021418-FR Manuel de Maintenance DMM4021418-FR Commentaires Nous vous invitons à nous écrire pour nous faire part de toute inexactitude ou omission, ou pour faire des commentaires généraux ou des suggestions concernant la qualité de ce manuel. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 6 • N’utilisez pas de rallonge, de deuxième câble, ou d'adaptateur en plus du câble pour le raccordement du VE à l'EVSE. Le non-respect de ces instructions peut entraîner des dommages matériels. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 7 Haut-parleur IHM, RFID, capteurs d'intensité lumineuse et de proximité ❾ Terminal de paiement et lecteur RFID sans contact (version accès public) ❿ Bouton d'arrêt d'urgence (version pour flottes) *Note : Peut changer selon la version ou modification technique www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 8 Protection contre la surchauffe Protection contre l'inversion de polarité Contacteur de sortie DC Oui (2 pôles) Courant nominal du fusible (sortie) FUSE Isolation galvanique input / output Temps max. de décharge de la ligne DC < 60V <60V www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 9 Pour lancer une charge, l’utilisateur doit passer une carte RFID sans contact devant le lecteur et/ou peut glisser une carte de crédit sur le terminal de paiement RFID. Bande de fréquence 13.56 Mhz Puissance de sortie étiquette RFID sans contact -4.35dBuA/m Puissance de sortie paiement RFID 13.17 dBµA/m @10m (Self 2000) www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 10 Le courant de sortie maximum sera adapté en fonction du courant maximum admissible par le véhicule. Le courant de sortie peut être réduit en fonction de la température. Régulation de la température possible à partir de 35°C. Conception conforme aux directives CE. Peut changer selon la version. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 11 Les KeyWatt S180 ; S150 et S120 sont équipées de connecteur CCS2 qui sont repérés conformément à l'EN 17186 de la façon suivante : ❶ sur la station ❷ sur le connecteur CCS ❶ EV charging station DC: 180 kW 200 - 1000 V ❷ Conformité www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 12 CCS 2 connecteur CCS 1. et connecteur CCS 2 Connecteur CCS 2 branchés. en charge Connecteur CCS 2 disponible. en charge. Connecteur CCS 2 simultanée. Comm. avec le VE. disponible. disponible. Câbles branchés. Réservé www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 13 Pour vérifier que la station de charge est connectée au serveur de supervision : → Si la station de charge n'est pas connectée au serveur de supervision, veuillez contacter l'opérateur ou vous référer au manuel de maintenance. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 14 Démarrer une session de charge du VE (A : Prépaiement) Sélection du type de charge Choisissez votre moyen d'identification → Cliquez sur (++) ou (--) pour sélectionner votre consommation Appuyez sur PLAY → Passez la carte sur le TPE Paiement accepté → Connectez le VE www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 15 Sélection du type de charge Choisissez votre moyen d'identification → Appuyer sur OK Cliquez sur (++) ou (--) pour choisir la durée → Appuyez sur PLAY Passez la carte sur le TPE → Connectez le VE www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 16 Démarrer une session de charge du VE (C : Pré-autorisation) AllowConsumptionChoice = FALSE Sélection du type de charge Choisissez votre moyen d'identification → Appuyer sur OK Passez la carte sur le TPE → Connectez le VE www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 17 Le chargeur s'arrêtera automatiquement une fois la charge terminée. Le chargeur ajustera sa puissance en fonction des exigences du véhicule, de la température ambiante et d'autres facteurs. Après avoir rechargé le VE, la station de charge effectue plusieurs étapes de contrôle avant de déconnecter le VE. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 18 Arrêt de la charge du VE Consommation sélectionnée atteinte Débranchez le VE Pour arrêter la charge avant la fin du cycle de charge, procéder comme suit : Appuyez sur "STOP" Passez la même carte sur le TPE Débranchez le VE www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 19 ❷ Pour réinitialiser après l’arrêt d’urgence, tourner le bouton dans le sens des aiguilles d’une montre jusqu’à ce qu’il sorte. Après un autotest, l’afficheur supprime le message d’arrêt d’urgence et est prêt pour une nouvelle session. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 20 La station est en cours de redémarrage. Station redémarrée lors d'une charge. Débrancher et réessay- La station a redémarré. Débranchez le véhicule. er de lancer la charge. Attention : échec de l'isolation. Isolation du câble défectueuse. Contacter le SAV. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 21 Connexion perdue entre l'écran et le chargeur. Débranchez le été perdue. véhicule. Erreur survenue : 0x-- Pour tous les autres codes d'erreur, consulter le manuel de maintenance. Veuillez appuyer sur X une fois votre véhicule débranché. www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 22 Notes www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 23 Notes www.ies-synergy.com Manuel Utilisateur DUM4021418-FR...
- Page 24 IES Synergy (Siège social) IES GmbH (Europe du Nord) 615, Avenue de la Marjolaine Bergfeldstr. 11 34130 Saint Aunès 83607 Holzkirchen France Allemagne Tel: +33 (0)4 99 13 62 80 Tel : +49(0)80244633980 Fax: +33 (0)4 99 13 62 81 IES-Synergy Inc.
