Surface d'appui
Attention : le Scan série 85 pèse 204 kg - 220 kg. Il convient donc de
s'assurer que le support sur lequel le poêle est placé permet de sup-
porter le poids du poêle et celui d'un éventuel conduit de cheminée
en acier (si c'est la solution choisie).
Plaque de sol
Si le poêle est installé sur un sol combustible, il convient de respecter
les directives nationales et locales pour la construction, relatives aux
dimensions de la surface d'appui non combustible.
Votre revendeur Scan spécialisé est en mesure de vous conseiller
pour ce qui est des directives relatives aux matériaux combustibles
à proximité des poêles-cheminées.
La fonction de la plaque au sol est de protéger le sol et les matériaux
combustibles d'un contact éventuel avec des braises.
La plaque au sol peut être en acier ou en verre. Le poêle peut aussi
être installé sur une surface de brique, de pierre naturelle ou autre
matériau similaire.
Ce poêle-cheminée Scan présente une plaque intégrée sur le sol, il
peut donc être installé directement sur un matériau combustible.

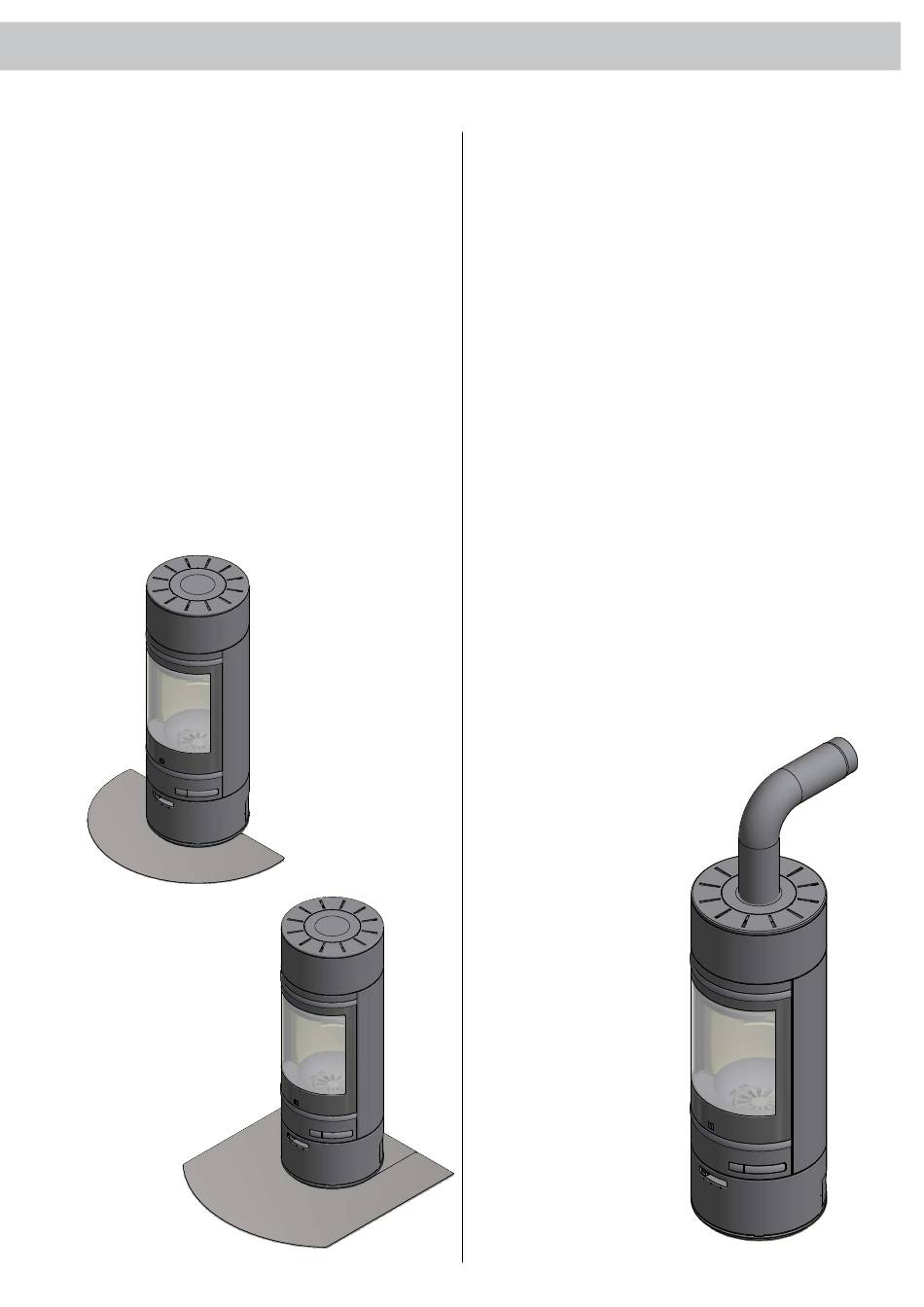

Petite plaque de sol de forme pour Scan série 85.
Grande plaque de sol de forme en
acier ou grande plaque de sol en
verre pour Scan série 85.
Scan 85 med lille formgulvplade
Scan 85
NAVN:
EMNE:
MATERIALE:
DIMENSION:
AREAL:
C:\Working Folder\Designs\Scan85\90585007.idw
STI:
90585007
TG.NR:
N/A
22-02-2011
BC
VÆGT:
DATO:
SIGN:
N/A
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
M O N TA G E
Cheminée existante et cheminée modulaire
S'il est prévu de raccorder le poêle à une cheminée existante, il est
conseillé de consulter à cet effet un revendeur agréé Scan ou le ramo-
neur local. Ces personnes vous informeront aussi sur l'éventuelle
rénovation de la cheminée.
En raccordant le poêle à un conduit de cheminée, veuillez suivre les
instructions de raccordement du producteur du type du conduit de
cheminée en question.
Raccordement entre poêle et conduit de
cheminée en acier
Le revendeur Scan ou un ramoneur local peut conseiller quant au
choix de la marque et des dimensions d'un conduit de cheminée
en acier (nous recommandons l'utilisation du système de conduit
de cheminée de JØTUL). Cela permet d'assurer que le conduit de
cheminée correspond au poêle.
Exigences pour la cheminée
Le conduit de cheminée doit avoir un diamètre intérieur d'au
minimum 148 mm et être marqué T400 et G pour essai de résistance
au feu de cheminée.
En règle générale, la longueur du conduit de cheminée calculée
à partir du dessus du poêle ne doit pas être inférieure à 4 m. Des
conditions météorologiques ou d'installation particulières peuvent
nécessiter une longueur différente.
Le poêle doit être placé de manière à pouvoir nettoyer le poêle, le
conduit de fumée et le conduit de cheminée.
Un mauvais choix de longueur ou de diamètre du conduit de
cheminée en acier peut entraîner un mauvais fonctionnement.
Il convient de suivre scrupuleusement les indications du fournisseur
du conduit de cheminée en acier.
Raccordement avec raccord coudé 90°
En choisissant de raccorder le Scan
85 par un raccord coudé, il est
recommandé d'utiliser un raccord
incurvé qui donne un meilleur
tirage.
Lorsque le poêle est raccordé par
un tuyau coudé, la trappe de
nettoyage doit être située dans la
partie verticale afin de permettre le
nettoyage de la partie horizontale
en passant par la trappe
