AVIS Respectez tous les codes de plomberie. La plupart des codes exigent un
mécanisme anti-siphon au point de décharge. Le système et son installation
doivent se conformer à tous les règlements locaux et provinciaux.
Pression
0 pi. (0 m)
D'Opération
(30 psi) 210 kPa 60 pi (18 m)
(40 psi) 279 kPa 100 pi (30 m)
(50 psi) 349 kPa 145 pi (41 m) 115 pi (35 m)
(60 psi) 419 kPa
(80 psi) 559 kPa
(100 psi) 699 kPa
Tableau 3. Hauteur de la décharge au dessus du plancher.

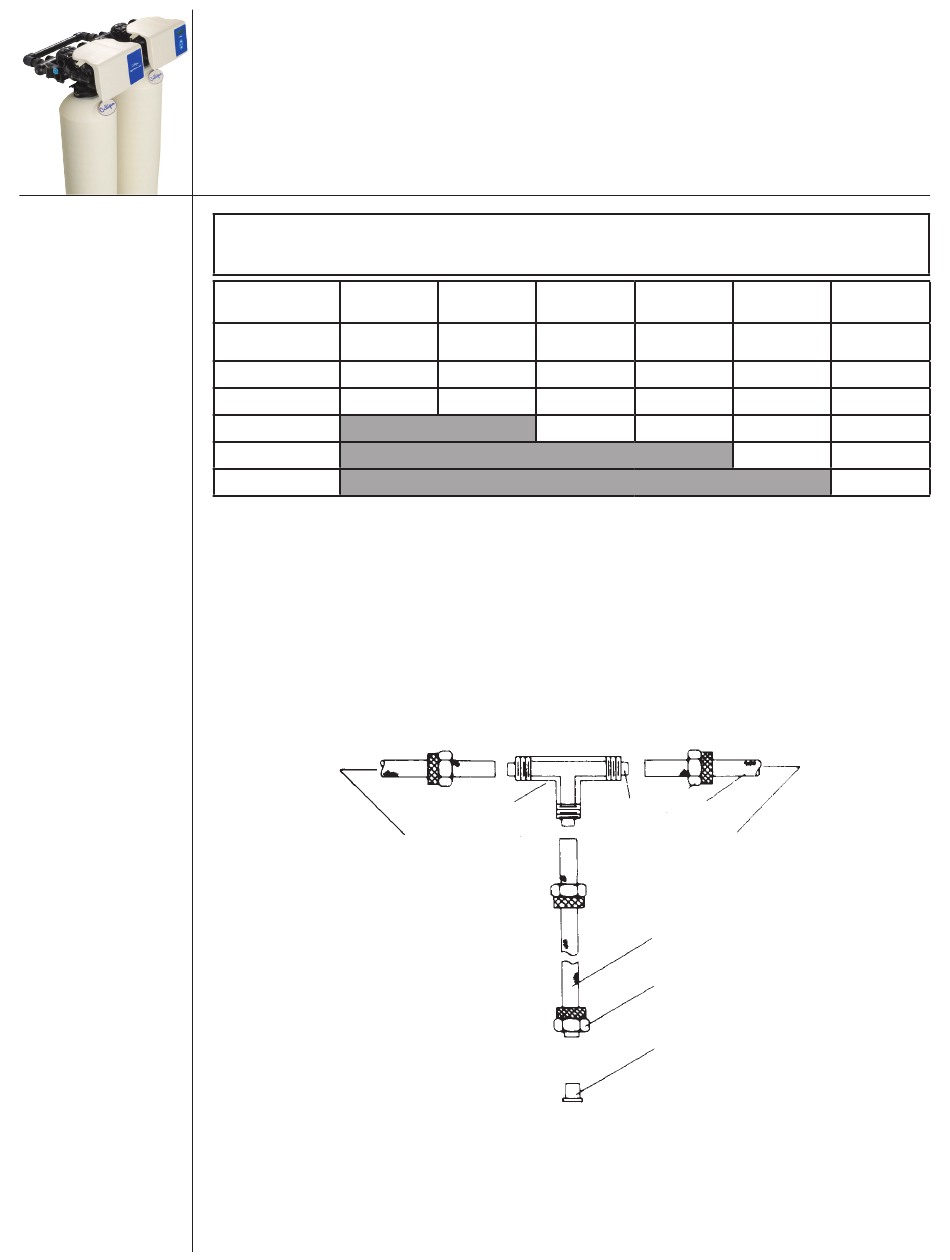

Ensemble Du Système De Saumurage – Modèles Duplex
Les modèles qui utilisent un bac à sel commun devraient êtres assemblés tel que suit :
1. Coupez un longueur de ligne de saumurage d'environ 2" et attachez ce tube à la vanne de
sécurité de saumurage. Voir l'Illustration 17.
2. Connectez la jambe centrale du tee en duplex (qui se retrouve dans le paquet de petites pièces)
à l'aute extrémité du tube.
3. Connectez la ligne de saumurage de chaque adoucisseur aux deux extrémités restantes du tee
en duplex. L'écrou et la garniture se retrouvent dans le paquet de petites pièces.
À L'Adaptateur De La
Ligne De Saumurage
De L'Adoucisseur
Illustration 17. Assemblage du système de saumurage..
Remplissez Le Bac À Sel
Remplissez le bac à sel avec de l'eau jusqu'à ce que le niveau arrive jusqu'à 1 pouce au dessus de la
plaque de support pour le sel. Chargez le sel dans le bac. Remplissez le de sel jusqu'à quelques pouces
du rebord.
2 pi (0,6 m) 4 pi (1,2 m) 6 pi (1,8 m) 8 pi (2,4 m)
50 pi (15 m) 30 pi (9 m)
90 pi (27 m) 70 pi (21 m)
80 pi (24 m)
100 pi (30 m) 100 pi (30 m)
Une installation normale ne devrait pas requérir
plus que 100 pi (30 m) de ligne de drain
TEE EN DUPLEX
(00-3030-80)
N'est pas
15 pi (5 m)
permis
50 pi (15 m) 30 pi (9 m)
80 pi (24 m) 60 pi (18 m)
85 pi (26 m)
140 pi (43 m) 120 pi (37 m)
ÉCROU
GARNITURE
TUBE
EN POLYPRO.
À L'Adaptateur Pour La
Ligne De Saumurage
De L'Adoucisseur
TUBE
ÉCROU – PLASTIQUE
GARNITURE
EN POLYPRO.
10 pi (3m)
N'est pas
acceptable
12 pi (4 m)
40 pi (12 m)
60 pi (18 m)
150 pi (46 m)
