KEUCO Royal Modular 2.0 800401DDEG05X00 Instructions D'utilisation page 7

Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
Caractéristiques techniques
– Tension d'alimentation :
– Prise électrique requise :
– Charge maximum chaque tablette :
– Charge maximum totale armoire de toilette :
- 800401160005X00:
- 800401160105X00:
- 800401161005X00:
- 800401161105X00:
- 800401170005X00:
- 800401170105X00:
- 800401171005X00:
- 800401171105X00:
- 800401180005X00:
- 800401180105X00:
- 800401181005X00:
- 800401181105X00:
- 800401190005X00:
- 800401190105X00:
- 800401191005X00:
- 800401191105X00:
- 800401200005X00:
- 800401200105X00:
- 800401201005X00:
- 800401201105X00:
- 800401210005X00:
- 800401210105X00:
- 800401211005X00:
- 800401211105X00:
– Degré de protection :
– Conditions ambiantes :
- Température de service
- Température de stockage
Dimensions de montage, voir page 8.
Avant de procéder à l'installation, vérifi er que les ma-
tériels de fi xation joints conviennent pour la base d'an-
crage. Les matériels de fi xation conviennent exclusive-
ment pour les murs à montants avec ossatures en bois
d'œuvre ou pour les constructions en plaques de plâtre
avec renforcement en bois d'œuvre.
120V AC 50Hz/60Hz
15 A / 1 800 W
max 1,5 kg
67,4 kg
74,0 kg
82,3 kg
90,6 kg
74,0 kg
81,1 kg
86,7 kg
95,5 kg
77,7 kg
85,2 kg
91,1 kg
100,4 kg
81,3 kg
89,2 kg
95,5 kg
105,3 kg
85,0 kg
93,3 kg
99,9 kg
110,2 kg
88,6 kg
97,4 kg
104,3 kg
115,2 kg
NEMA 1
0° - 45° C
-40° - 70° C
Installation, voir fi gure 1 à la page 9.
• Marquer la position des supports muraux, voir
fi gure 1.
• Préparer le blocage de sécurité, voir fi gure 2.
• Monter les supports muraux et le blocage de
sécurité sur le mur, voir fi gure 3.
• Raccorder l'armoire de toilette à l'alimentation
électrique, voir fi gure 4. page 10.
• Accrocher l'armoire de toilette au mur, par dessus,
voir fi gure 5.
• Fixer l'armoire de toilette au mur en tournant la vis
du blocage de sécurité dans le sens des aiguilles
d'une montre, voir fi gure 6.
• Placer les supports de tablettes en verre dans
l'armoire de toilette, voir fi gure 7, page 11.
• Placer les tablettes en verre dans l'armoire de
toilette, voir fi gure 7.
• Ajuster les portes de l'armoire de toilette, voir fi gure
8 – 10, page 11 et 12.
Pièces de rechange avec numéros de commande,
voir page 15.
Les sources d'éclairage ne doivent être remplacées
que par le fabricant, son service Clients ou par une
personne de même qualifi cation.
Pour toute information concernant la garantie et
la maintenance/l'entretien, voir les instructions
d'entretien et la carte de garantie jointes.
Instructions de mise au rebut
Cette catégorie d'appareil ne fait pas partie des
déchets domestiques. L'appareil doit être élimi-
né séparément, conformément aux règlements
nationaux et locaux en vigueur.

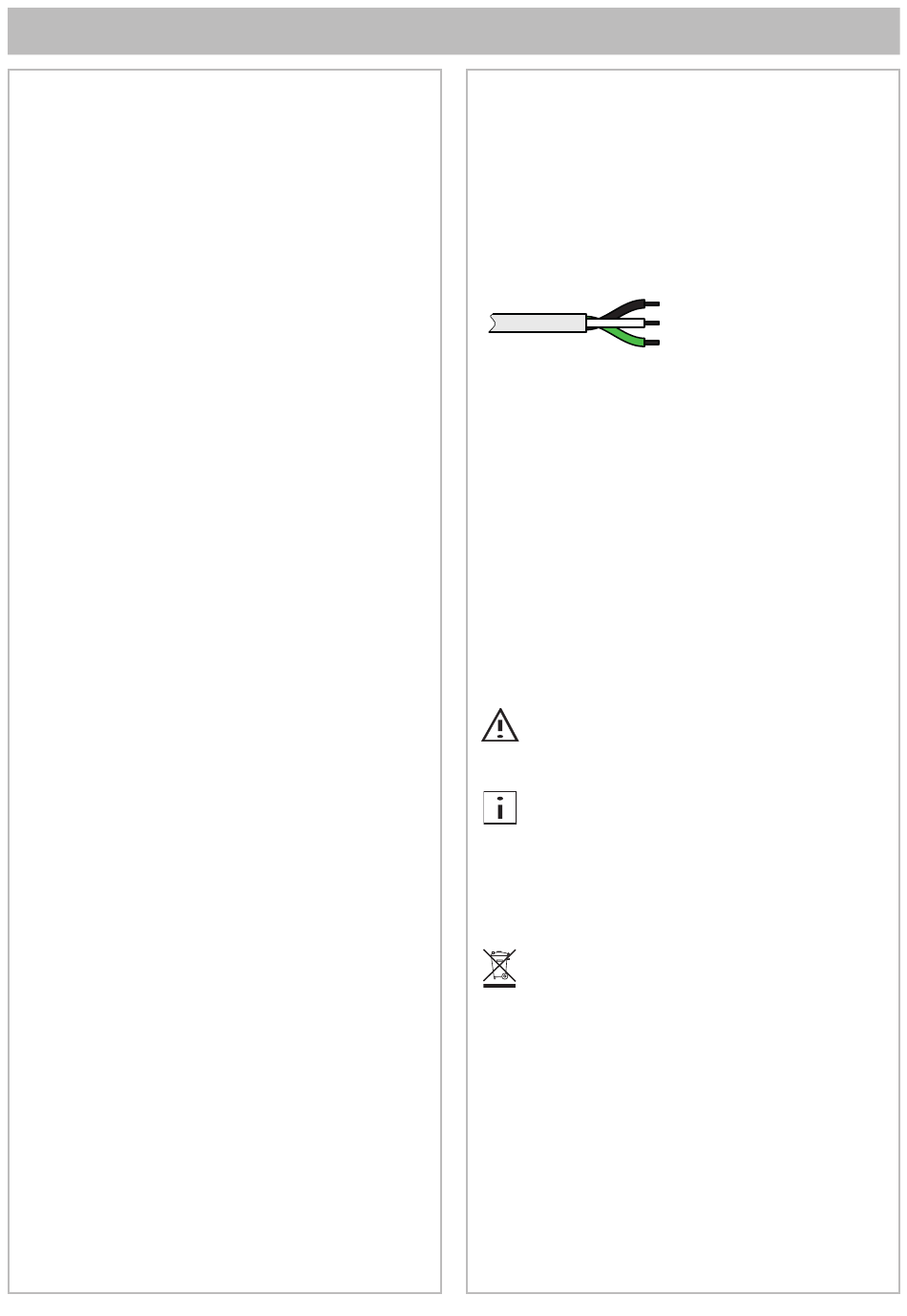

L
= NOIR
N = BLANC
PE = VERT
CA
7
