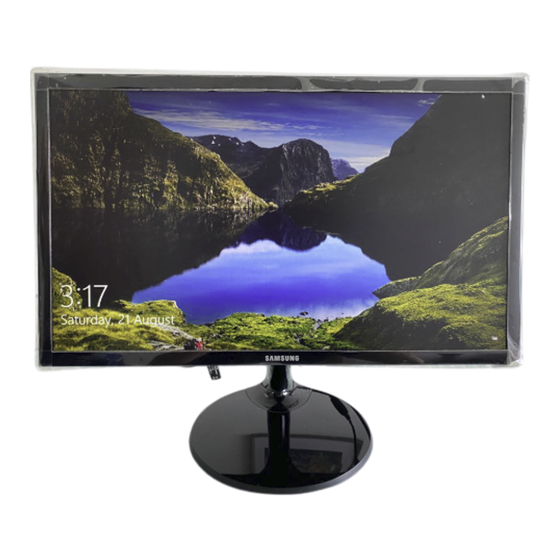

LS22F350FHUXEN
4231490
NOTICE

Publicité

loading

Sommaire des Matières pour Samsung LS22F350FHUXEN

  • Page 1 MARQUE: SAMSUNG REFERENCE: LS22F350FHUXEN CODIC: 4231490 NOTICE...
  • Page 2 © Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.
  • Page 3 Table des matières Avant utilisation du produit Fixation du socle (S22F350FH*/S22F352FH*/ Configuration d'écran S22F354FH*/S24F350FH*/S24F352FH*/ S24F354FH*/S24F359FH*/S27F350FH*/ Sécurisation de l'espace d'installation SAMSUNG MAGIC Bright S27F352FH*/S27F354FH*/S27F359FH*/ Précautions de stockage S32F351FU*) Luminosité Consignes de sécurité Démontage du pied (S22F350FH*/S22F352FH*/ Contraste S22F354FH*/S24F350FH*/S24F352FH*/ Symboles S24F354FH*/S24F359FH*/S27F350FH*/ Électricité et sécurité...
  • Page 4 Position Guide de dépannage Langue Conditions requises avant de Aff. heure contacter le Centre de service clientèle Samsung 38 Test du produit Vérification de la résolution et de la fréquence Configuration et réinitialisation Vérifiez les éléments suivants : Questions & réponses...
  • Page 5 Lors de l'installation ― Contactez votre centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué ci-dessous.
  • Page 6 • Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation. • Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits. • Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.
  • Page 7 N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes ‒ Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le d'eau, etc.), à l'huile ou à la fumée.
  • Page 8 • Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung. le produit. ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation •...
  • Page 9 Attention • Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de • Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. chaud.
  • Page 10 Chapitre 02 Préparatifs Pièces Icônes Description Bouton multidirectionnel qui facilite la navigation. ― Le bouton JOG se situe à l'arrière du produit, du côté gauche. Le bouton Bouton JOG peut être orienté vers le haut, le bas, la gauche, la droite ou appuyer Panneau de configuration (entrer).
  • Page 11 Guide des touches directes ― L'écran des boutons de raccourci (menu OSD) montré ci-dessous s'affiche uniquement lorsque l'écran du moniteur est allumé, ou en cas de modification de la résolution de l'ordinateur ou de la source d'entrée. ― La page des boutons de fonction s'affiche si le Mode Protection est activé.
  • Page 12 Appuyez sur cette icône pour activer ou désactiver le Mode Protection Les éléments ci-dessous ne sont pas disponibles si la fonction est disponible. Mode Protection • Image SAMSUNG Bright, Luminosité, Couleur, Mode Jeu MAGIC • Système Econ. énergie Plus Permet de sélectionner pour éteindre l'écran en orientant le bouton JOG dans l'écran Guide des touches de fonction.
  • Page 13 Quand le moniteur affiche le menu principal, le bouton JOG peut être utilisé comme indiqué ci- ― L'image affichée peut varier en fonction du modèle. dessous. Luminosité Bouton JOG Action ― Ce menu n'est pas disponible si SAMSUNG Bright est défini sur le mode Contraste Dynam.. MAGIC ― Ce menu n'est pas disponible quand HAUT/BAS permet de sélectionner l'option.
  • Page 14 Face arrière ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/ S24F356FH* S27F358FW* S32F351FU* S24F352FH*/S24F354FH*/S24F359FH*/S27F350FH*/ S27F352FH*/S27F354FH*/S27F359FH* Port Description Port Description...
  • Page 15 Réglage de l'inclinaison du produit Verrou antivol ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont ― Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.
  • Page 16 Installation d'un support mural ou de bureau • Remarques ‒ L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les (S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/ composants internes du produit. S24F352FH*/S24F354FH*/S24F356FH*/S24F359FH*/ ‒ La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier S27F350FH*/S27F352FH*/S27F354FH*/S27F358FW*/ selon les spécifications.
  • Page 17 S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/S24F354FH*/S24F356FH*/S24F359FH*/S27F350FH*/S27F352FH*/S27F354FH*/S27F358FW*/S27F359FH* Si l'un ou l'autre côté de la fixation pour l'achat P0 ou P1 est supérieur à 94,0 mm, le support va interférer avec la Pièce Charnière du Support. Si tel est le cas, le support mural ne doit pas être utilisé. P1=94,0 mm 75,0 mm Pièce Charnière du Support...
  • Page 18 Installation d'un support mural ou de bureau • Remarques ‒ L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les (S32F351FU*) composants internes du produit. ‒ La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier ―...
  • Page 19 S32F351FU* Si l'un ou l'autre côté de la fixation pour l'achat P0 ou P1 est supérieur à 115,0 mm, le support va interférer avec la Pièce Charnière du Support. Si tel est le cas, le support mural ne doit pas être utilisé. P1=115,0 mm 75,0 mm Pièce Charnière du Support...
  • Page 20 Installation Fixation du socle (S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/S24F354FH*/S24F359FH*/ S27F350FH*/S27F352FH*/S27F354FH*/S27F359FH*/S32F351FU*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. ― L'aspect extérieur peut varier en fonction du produit. Insérez le connecteur du pied dans le pied, dans le sens - Attention indiqué...
  • Page 21 Démontage du pied (S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/S24F354FH*/S24F359FH*/ S27F350FH*/S27F352FH*/S27F354FH*/S27F359FH*/S32F351FU*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. ― L'aspect extérieur peut varier en fonction du produit. Posez un chiffon doux sur la table, afin de protéger - Attention l'appareil.
  • Page 22 Fixation du socle (S24F356FH*/S27F358FW*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. ― L'aspect extérieur peut varier en fonction du produit. Insérez le connecteur du pied dans le pied, dans le - Attention sens indiqué...
  • Page 23 Démontage du pied (S24F356FH*/S27F358FW*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. ― L'aspect extérieur peut varier en fonction du produit. Posez un chiffon doux sur la table, afin de protéger - Attention l'appareil.
  • Page 24 Chapitre 03 Connexion et utilisation d'un périphérique source Points à vérifier avant la connexion Branchement et utilisation d'un PC ― Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Sélectionnez la méthode de connexion adaptée à votre ordinateur. Le nombre et la position des ports peuvent varier en fonction du type de périphérique.
  • Page 25 Connexion à l'aide d'un câble HDMI ou HDMI-DVI Connexion à l'aide d'un câble DP S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/ S27F358FW* S24F354FH*/S24F359FH*/S27F350FH*/S27F352FH*/S27F354FH*/S27F359FH* DP IN ― Il est recommandé d'utiliser un câble DP d'une longueur inférieure à 1,5 m. L'utilisation d'un câble d'une S24F356FH* longueur supérieure à 1,5 m peut affecter la qualité de l'image. HDMI IN S27F358FW* S32F351FU*...
  • Page 26 Branchement de l'alimentation S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/ S24F354FH*/S24F359FH*/S27F350FH*/S27F352FH*/S27F354FH*/S27F359FH* S24F356FH* S27F358FW* S32F351FU* Connecter le câble d'alimentation à l'adaptateur CA/CC. Connecter ensuite l'adaptateur CA/CC au port DC 14V à l'arrière du produit. Puis, connectez le câble d'alimentation à la prise de courant. Appuyez sur le bouton JOG à l'arrière du moniteur pour le mettre sous tension. ―...
  • Page 27 ― Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants. ― Pour installer la dernière version du pilote de l’appareil, téléchargez-la à partir du site Web de Samsung Electronics, à l’adresse http://www.samsung.com.
  • Page 28 Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé. SAMSUNG MAGIC Bright En mode •...
  • Page 29 Permet de régler la luminosité globale de l'image. (Plage : 0~100) Réglez la teinte de l'écran. ― Ce menu n'est pas disponible si Plus la valeur est élevée, plus l'image est lumineuse. SAMSUNG Bright est défini sur le mode Cinéma Contraste Dynam..
  • Page 30 SAMSUNG MAGIC Angle (S22F350FH*/ SAMSUNG MAGIC Upscale S22F352FH*/S22F354FH*) La fonction Upscale permet d'améliorer la précision et la netteté de l'image. SAMSUNG MAGIC L'utilité de cette fonction est particulièrement évidente pour les images à basse résolution. SAMSUNG Angle vous permet de configurer certains paramètres pour obtenir une qualité d'image optimale MAGIC ―...
  • Page 31 Mode Protection Format de l'image Permet de définir une qualité d’image optimale pour la relaxation des yeux. Permet de modifier la taille de l'image. ― Cette option n'est pas disponible quand La certification Low Blue Light Content de l’organisme TÜV Rheinland est remise aux produits qui FreeSync est activé.
  • Page 32 Réglage de l'écran ― Uniquement disponible en mode Analogique. ― Ce menu est disponible uniquement lorsque l'option Format de l'image est définie sur Adapter à l'écran mode AV. Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, sélectionnez Adapter à...
  • Page 33 Chapitre 05 Ajustement des paramètres OSD (Affichage sur écran) Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé. Transparence Position Vous pouvez définir la transparence des fenêtres de menus.
  • Page 34 ― Si vous rencontrez des problèmes lors de l'utilisation de la fonction, contactez un centre de services Pour connaître la méthode de réglage de la fréquence de rafraîchissement, veuillez consulter la section Samsung. Questions & réponses Comment puis-je modifier la fréquence ?
  • Page 35 Les modèles indiqués dans la liste des cartes graphiques prennent en charge FreeSync FreeSync peut uniquement être utilisé avec certains modèles spécifiques de carte graphique AMD. Consultez la liste suivante pour connaître les cartes graphiques prises en charge : Assurez-vous d'installer les derniers pilotes graphiques officiels d'AMD prenant en charge FreeSync. ―...
  • Page 36 PC/AV Mode sur AV. L'image affichée est plus grande. électrique utilisé par la façade du moniteur. Cette option est utile notamment lorsque vous regardez un film. ― Cette option n'est pas disponible quand SAMSUNG Bright est en mode Dynamic Contrast.
  • Page 37 Power LED On Information Configurez les paramètres pour activer ou désactiver le voyant d'alimentation situé dans la partie Affichez la source d'entrée, la fréquence et la résolution actuelles. basse du produit. • Working: Le voyant d'alimentation est allumé lorsque le produit est activé. Information Picture •...
  • Page 38 Pour installer la dernière version de l’application Easy Setting Box, téléchargez-la à partir du site Web de • Windows 8.1 32Bit/64Bit Samsung Electronics, à l’adresse http://www.samsung.com. • Windows 10 32Bit/64Bit ― Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation.
  • Page 39 Centre de service clientèle Samsung Problème d'installation (mode PC) ― Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. L'écran s'allume et s'éteint continuellement.
  • Page 40 Mode non optimal est affiché. Le texte est flou. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale Si vous utilisez un système d’exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows acceptée pour le produit.
  • Page 41 Questions & réponses ― Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Comment puis-je modifier la fréquence ? Pour définir la fréquence de votre carte graphique, procédez comme suit : •...
  • Page 42 ― Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité. ― Ce périphérique est un appareil numérique de Classe B. ― Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics.
  • Page 43 Tableau des modes de signal standard Nom du modèle S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/ S32F351FU* S24F352FH*/S24F354FH*/S24F356FH*/S24F359FH*/ S27F350FH*/S27F352FH*/S27F354FH*/S27F358FW*/ S27F359FH* Synchronisation Fréquence horizontale 30 à 81 kHz 30 à 81 kHz Fréquence verticale 56 à 75 Hz 56 à 61 Hz Résolution Résolution optimale 1920 x 1080 à 60 Hz 1920 x 1080 à...
  • Page 44 S22F350FH*/S22F352FH*/S22F354FH*/S24F350FH*/S24F352FH*/S24F354FH*/S24F356FH*/S24F359FH*/S27F350FH*/S27F352FH*/S27F354FH*/S27F358FW*/S27F359FH* Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) VESA DMT, 1280 x 800 49,702 59,810 83,500 VESA DMT, 1280 x 1024 63,981 60,020 108,000 VESA DMT, 1280 x 1024 79,976 75,025 135,000 VESA DMT, 1440 x 900 55,935 59,887 106,500...
  • Page 45 Impact ou chute externe. peut vous être facturée dans les cas suivants : • Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung. Produit non défectueux • Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé...
