SVC 05.1 SVC 07.5/ SVCR 05.1
5.4.3. Boîte de raccordement : fermer
5.5. Prise de terre extérieure
SVCR 07.5

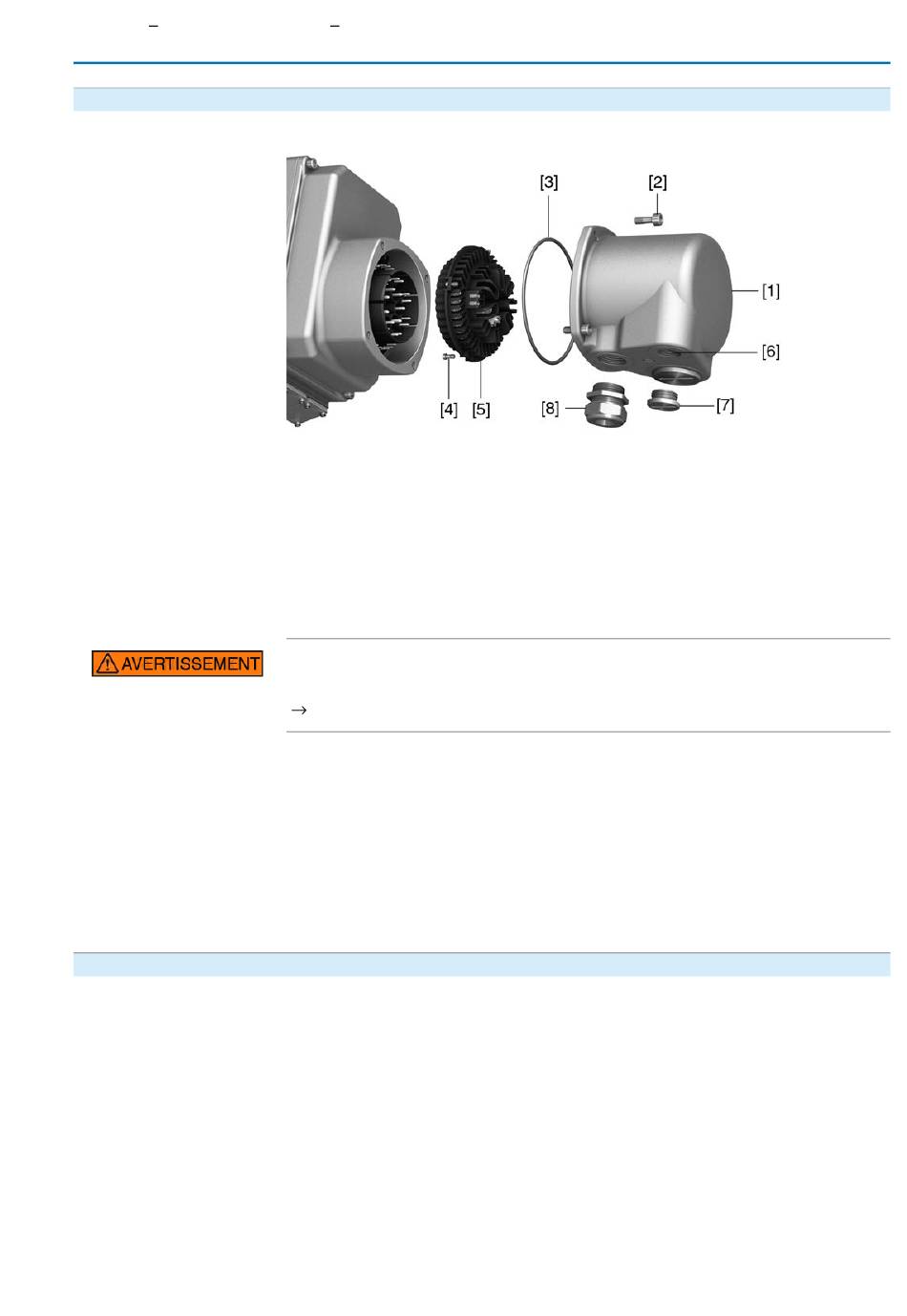

Figure 15 : Example Version S
[1] Capot
[2] Vis du capot
[3] Joint torique
[4] Vis du connecteur femelle
[5] Connecteur femelle
[6] Entrée de câbles
[7] Bouchon
[8] Presse-étoupes (non compris dans la fourniture)
Risque de court circuit par pincement des fils !
Risque de choc électrique et de dysfonctionnements.
Replacer le connecteur femelle avec soin afin de ne pas pincer les fils.
1. Installer le connecteur femelle [5] dans le capot [1] et le fixer avec les vis [4].
2. Nettoyer les plans de joint du capot [1] et du carter.
3. Vérifier le bon état du joint torique [3] et le remplacer s'il est endommagé.
4. Appliquer une fine pellicule de graisse exempte d'acide (par ex. gelée de pétrole)
sur le joint torique et le placer correctement.
5. Replacer le capot [1] et serrer uniformément les vis [2] diamétralement oppo-
sées.
6. Serrer les presse-étoupes [8] en appliquant le couple prescrit afin de garantir
l'indice de protection défini.
Une prise de terre extérieure (barrette de connexion) pour intégrer l'appareil dans
la compensation du potentiel est disponible sur le carter.
Raccordement électrique
