Guide de référence du matériel

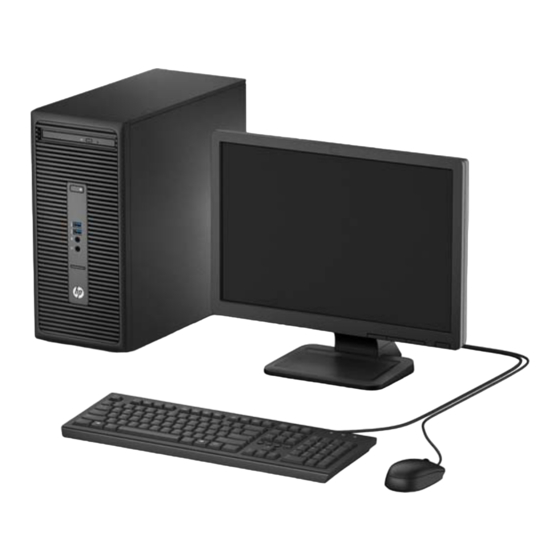

PC professionnel HP ProDesk 490 G3 MT

Publicité

loading

Sommaire des Matières pour HP ProDesk 490 G3 MT

  • Page 1 Guide de référence du matériel PC professionnel HP ProDesk 490 G3 MT...
  • Page 2 États-Unis et/ou dans d'autres pays. Contrat de Licence de l'Utilisateur Final Toutes les fonctionnalités ne sont pas (CLUF) HP. Si vous êtes en désaccord avec les Les informations contenues dans le présent disponibles dans toutes les éditions de termes de ce contrat, votre seul recours document peuvent faire l'objet de Windows 8.
  • Page 3 À propos de ce livre Ce guide fournit des informations basiques relatives à la mise à jour du PC professionnel HP ProDesk. AVERTISSEMENT ! Le non-respect de ces instructions expose l’utilisateur à des risques potentiellement très graves. ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu’il contient.
  • Page 4 À propos de ce livre...
  • Page 5 Installation d'un disque dur 2,5" ....................... 29 Installation d’un verrou de sécurité ........................30 Verrou de câble ..........................30 Cadenas ............................. 31 Verrou de sécurité V2 de PC professionnel HP ................. 31 Annexe A Remplacement de la batterie ......................36...
  • Page 6 Annexe B Décharges électrostatiques ......................39 Prévention des décharges électrostatiques ....................... 39 Méthodes de mise à la terre ..........................39 Annexe C Instructions d'utilisation, d'entretien courant et de préparation au transport ........40 Instructions d'utilisation et d'entretien courant de l'ordinateur ................ 40 Précautions relatives au lecteur optique ......................
  • Page 7 Caractéristiques de configuration standard Les caractéristiques peuvent varier en fonction du modèle. Pour obtenir une aide technique et pour en savoir plus sur le matériel et les logiciels installés sur votre modèle d'ordinateur, lancez l'utilitaire HP Support Assistant. Caractéristiques de configuration standard...
  • Page 8 Composants du panneau avant La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur recouvrant le compartiment d'unité optique. Lecteur optique fin (en option) Voyant d'activité du disque dur Bouton d'alimentation double état Ports USB 3.0 (bleu) Connecteur du micro Connecteur de casque...
  • Page 9 HP et peuvent être fournies avec votre modèle. Si vous utilisez un clavier USB, HP recommande de brancher le clavier sur l'un des ports USB 2.0 avec démarrage à partir du mode S4/S5. Le démarrage à partir du mode S4/S5 est également pris en charge par les connecteurs PS/2 si celui-ci est activé...
  • Page 10 Chapitre 1 Caractéristiques du produit...
  • Page 11 Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet équipement contient des pièces sous tension et mobiles.
  • Page 12 Retrait du panneau d'accès à l'ordinateur Pour accéder aux composants internes, vous devez enlever le panneau d’accès : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
  • Page 13 Remise en place du panneau d'accès à l'ordinateur Placez le panneau sur l'ordinateur (1), puis faites-le glisser vers l'avant (2) et serrez la vis à serrage à main (3) pour fixer le panneau en place. Remise en place du panneau d'accès à l'ordinateur...
  • Page 14 Retrait du panneau avant Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
  • Page 15 Retrait du cache protecteur d’un lecteur optique Sur certains modèles, un cache protecteur recouvre le compartiment d'unité optique fine. Retirez le cache protecteur avant d'installer une unité optique. Pour retirer le cache protecteur : Retirez le panneau d'accès et le panneau avant de l'ordinateur. Pour retirer le cache protecteur, pressez la languette inférieure vers le haut et la languette supérieure vers le bas, toutes deux situées sur le côté...
  • Page 16 Remise en place du panneau avant Insérez les trois crochets situés en bas du panneau dans les trous rectangulaires du châssis (1), puis insérez le haut du panneau dans le châssis (2) jusqu’à ce qu’il s’emboîte. Connecteurs de la carte mère Reportez-vous à...
  • Page 17 Connecteur de la carte mère Étiquette de carte mère Couleur Composant PCI Express x16 X16PCIEXP noir Carte d'extension Connecteur DisplayPort ÉCRAN blanc Carte d'extension DisplayPort DIMM4 (canal A) DIMM4 blanc Module de mémoire DIMM3 (canal A) DIMM3 noir Module de mémoire DIMM2 (canal B) DIMM2 blanc...
  • Page 18 Installation de mémoire supplémentaire L’ordinateur est fourni avec des modules de mémoires DIMM DDR3L SDRAM à consommation faible. Modules DIMM Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard. Ces emplacements pour modules mémoire accueillent au moins un module DIMM préinstallé. Pour exploiter entièrement la prise en charge de mémoire, vous pouvez ajouter à...
  • Page 19 Équipement des supports DIMM La carte mère est équipée de quatre supports DIMM, deux par canal. Ceux-ci sont identifiés DIMM1, DIMM2, DIMM3 et DIMM4. Les sockets DIMM1 et DIMM2 fonctionnent sur le canal mémoire B. Les sockets DIMM3 et DIMM4 fonctionnent sur le canal mémoire A. Le système fonctionnera automatiquement en mode à...
  • Page 20 Retirez le cordon d’alimentation de la prise secteur et débranchez tous les périphériques externes. ATTENTION : Avant d'ajouter ou de retirer des modules mémoire, vous devez déconnecter le cordon d'alimentation et attendre environ 30 secondes pour éliminer toute énergie résiduelle. Quel que soit l'état de mise sous tension, une tension est toujours fournie aux modules mémoire tant que l'ordinateur est branché...
  • Page 21 Retrait ou installation d'une carte d'extension L’ordinateur possède deux emplacements d’extension PCI Express x1, un emplacement d’extension PCI Express x16 et un emplacement d’extension PCI Express x16 rétrogradé en emplacement x4. REMARQUE : Vous pouvez installer une carte d'extension PCI Express x1, x8 ou x16 dans l'emplacement PCI Express x16.
  • Page 22 Si vous installez une carte d’extension dans un support vide, faites glisser vers le haut et enlevez un des caches des connecteurs d’extension du châssis ou utilisez un tournevis à lame plate pour faire levier sur la protection métallique du panneau arrière qui recouvre le connecteur d’extension. Veillez à...
  • Page 23 Si vous retirez une carte PCI Express x16, éloignez le bras de rétention situé à l'arrière du support d'extension de la carte et faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son support. Soulevez la carte vers le haut, puis de l'intérieur du châssis pour la retirer. Veillez à ne pas la rayer en heurtant d’autres composants.
  • Page 24 Pour installer une nouvelle carte d'extension, tenez la carte à la verticale de son connecteur sur la carte mère, puis déplacez-la vers l'arrière du châssis (1) de sorte que le bas du support de la carte glisse dans la petite fente du châssis. Appuyez sur la carte pour l’insérer dans son connecteur sur la carte mère (2). REMARQUE : Lorsque vous installez une carte d'extension, appuyez fermement sur celle-ci afin que le connecteur soit entièrement et correctement inséré...
  • Page 25 Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d’accès de l’ordinateur. Le cas échéant, reconfigurez l’ordinateur. Retrait ou installation d'une carte d'extension...
  • Page 26 Emplacement des lecteurs Compartiment de l'unité optique slim de 9,5 mm Compartiment pour disque dur interne 3,5" Compartiment pour disque dur interne 2,5" Compartiment pour disque dur interne 3,5" REMARQUE : La configuration d’unité de votre ordinateur peut être différente de celle illustrée ci-dessus. REMARQUE : Le compartiment du disque dur supérieur peut contenir un disque dur de 3,5 pouces ou un disque dur de 2,5 pouces, mais pas les deux.
  • Page 27 (libellé SATA1 et SATA2). ● Quatre vis de montage pour disque dur 6-32 supplémentaires sont fournies par HP à l’avant du châssis, derrière le cache. Les vis de montage sont destinées aux disques durs 2,5" et 3,5" installés dans les compartiments pour disque dur.
  • Page 28 Retrait d’une unité optique slim de 9,5 mm Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 29 Appuyez sur le loquet de dégagement vert situé sur le côté arrière droit de l'unité de disque (1), puis faites glisser l'unité de disque hors du compartiment (2). Retrait et installation de disques...
  • Page 30 Installation d'une unité optique slim de 9,5 mm Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
  • Page 31 Faites glisser l'unité optique à fond à travers le cache avant (1) dans le compartiment jusqu'à ce que le loquet vert s'emboîte sur le châssis (2). Connectez le câble d'alimentation (1) et le câble de données (2) à l'arrière du lecteur optique. S'il s'agit d'un disque secondaire, connectez le câble de données à...
  • Page 32 Retrait d'un disque dur de 3,5 pouces REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB.
  • Page 33 Branchez le câble de données (3) et le câble d'alimentation (4) à l'arrière du disque dur. REMARQUE : Quatre vis de montage 6-32 supplémentaires sont fournies par HP à l’avant du châssis, derrière le cache. Reportez-vous à la section Retrait et installation de disques à la page 21 pour une illustration de l’emplacement des vis de montage supplémentaires.
  • Page 34 Retrait d'un disque dur 2,5" REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l’ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 35 Branchez le câble de données (3) et le câble d'alimentation (4) à l'arrière du disque dur. REMARQUE : Quatre vis de montage 6-32 supplémentaires sont fournies par HP à l’avant du châssis, derrière le cache. Reportez-vous à la section Retrait et installation de disques à la page 21 pour une illustration de l’emplacement des vis de montage supplémentaires.
  • Page 36 Installation d’un verrou de sécurité Les dispositifs de sécurité illustrés ci-dessous et à la page suivante peuvent être utilisés pour protéger l’ordinateur contre le vol. Verrou de câble Chapitre 2 Mises à niveau du matériel...
  • Page 37 Cadenas Verrou de sécurité V2 de PC professionnel HP Fixez l'attache du câble antivol à un bureau à l'aide des vis appropriées (vis non fournies) (1), puis fixez d'un coup sec le cache sur la base de l'attache du câble (2).
  • Page 38 Enroulez le câble antivol autour d'un objet fixe. Faites glisser le câble de sécurité à travers l'attache du câble antivol. Chapitre 2 Mises à niveau du matériel...
  • Page 39 Séparez les deux poignets de ciseau du verrou du moniteur et insérez le verrou dans la fente de sécurité située à l'arrière du moniteur (1), fermez les poignets du ciseau pour fixer le verrou en place (2), puis faites glisser le guide de câble à travers le verrou du moniteur (3). Faites glisser le câble antivol dans le guide de câble installé...
  • Page 40 Fixez l'attache du câble antivol auxiliaire à un bureau à l'aide de la vis appropriée (vis non fournie) (1), puis placez les câbles auxiliaires dans la base de l'attache (2). Faites glisser le câble antivol à travers les orifices de l'attache de câble auxiliaire. Chapitre 2 Mises à...
  • Page 41 Retirez la vis à serrage à main de l'arrière du châssis et vissez le verrou au châssis dans le trou de la vis à serrage à main à l'aide de la vis fournie (1). Insérez l'extrémité du câble antivol dans le verrou (2) et appuyez sur le bouton (3) pour procéder au verrouillage.
  • Page 42 Évitez toute exposition à des températures supérieures à 60 °C (140 °F). Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit. ATTENTION : Avant de remplacer la pile, veillez à...
  • Page 43 Faites glisser la pile de rechange dans l’emplacement, le pôle positif tourné vers le haut. Le support maintient la pile en place automatiquement. Type 2 Pour libérer la pile de son support, appuyez sur la languette métallique qui bloque le bord de la pile.
  • Page 44 Insérez la nouvelle pile et remettez la griffe en place. REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour terminer la procédure. Remettez en place le panneau d’accès de l’ordinateur. Rebranchez le cordon d'alimentation et tous les périphériques externes, puis allumez l'ordinateur. Réglez à...
  • Page 45 Utilisez un kit de réparation équipé d’un tapis antistatique. Si vous ne disposez d’aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou fournisseur de services agréé HP. REMARQUE : Pour plus d’informations sur l’électricité statique, adressez-vous à votre revendeur ou fournisseur de services agréé...
  • Page 46 Instructions d'utilisation, d'entretien courant et de préparation au transport Instructions d'utilisation et d'entretien courant de l'ordinateur Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l’ordinateur et son moniteur : ● Protégez l’ordinateur de l’humidité, des rayons du soleil et des températures extrêmes. ●...
  • Page 47 N’employez pas de dissolvants, comme l’alcool ou l’essence, qui risqueraient d’abímer la surface. Sécurité Si un objet ou un liquide pénètre dans l’unité, débranchez immédiatement l’ordinateur et faites-le contrôler par un fournisseur de services agréé HP. Préparation au transport Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : Sauvegardez les fichiers du disque dur sur un périphérique de stockage externe.
  • Page 48 Accessibilité HP conçoit, produit et vend des produits et services qui peuvent être utilisés par tout le monde, y compris les personnes handicapées, de manière indépendante ou avec des périphériques d'assistance appropriés. Technologies d'assistance prises en charge Les produits HP prennent en charge une grande variété de technologies d'assistance de système d'exploitation et ils peuvent aussi être configurés pour travailler avec d'autres technologies d'assistance.
  • Page 49 3 cadenas 31 connecteurs de la carte mère 10 verrou à câble 30 verrou de sécurité panneau avant HP Business PC 31 décharge électrostatique, prévention remplacement 10 des dommages 39 retrait 8 directives d'installation 5 retrait des caches 9 disque dur de 2,5 pouces panneau d'accès...
