13.1.3 Influence de la température
Le courant généré sur les électrodes dépend de la température
d'eau de mesure.
•
La valeur mesurée augmente d'environ 4 % par 1 °C d'aug-
mentation.
•
Les variations de température peuvent être compensées par
l'amplificateur de mesure si la fonction de compensation de
température est activée.
– Un capteur de température Pt100 est intégré à l'électrode
de mesure pour mesurer la température.
– Les signaux de mesure de température sont transmis à
l'amplificateur de mesure et calculés à l'aide des signaux
d'électrode.
13.1.4 Influence de la valeur du pH sur la mesure du chlore
Le chlore libre actif est considéré comme la somme du chlore
gazeux moléculaire (Cl
), de l'acide hypochloreux (HOCl) et des
2
anions d'hypochlorite (OCl-). Le chlore gazeux dilué sous forme
moléculaire n'existe pratiquement pas avec les valeurs du pH
rencontrées dans ce type d'application (pH 4,5 à 8,5), mais il
subit une hydrolyse en présence d'eau selon l'équation :
Cl
+ H
O
HOCl + HCl
2
2
L'acide hypochloreux qui en résulte est le composé actif propre-
ment dit pour la désinfection de l'eau. La dissociation de l'acide
en anions se trouve initialement dans un équilibre dépendant de
la valeur pH selon l'équation :
HOCl + H
O
H
O+ + OCl-
2
3
% HOCl
100
80
60
40
HOCl
20
0
4
5
6
7
8
9
pH

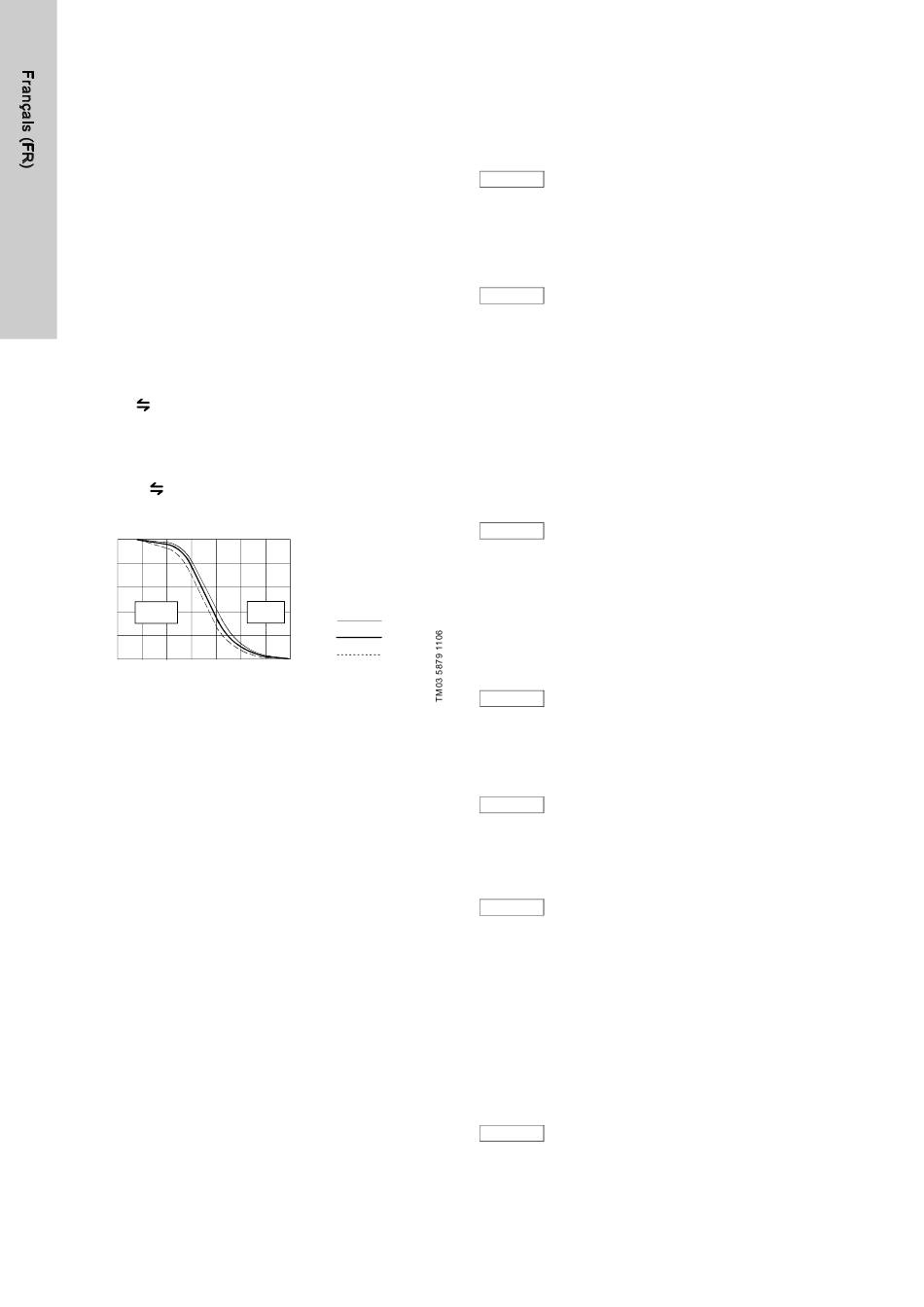

Fig. 22 Schéma HOCl-OCl
La cellule de mesure potentiostatique du chlore ne détecte tout
d'abord que la partie désinfectante de l'acide hypochloreux.
La dépendance à la valeur du pH est particulièrement grande en
fait dans la plage concernée entre pH 7 et pH 8,5. Cette dépen-
dance doit être compensée dans l'amplificateur de mesure, si la
valeur du pH varie considérablement. C'est pourquoi la valeur du
pH doit aussi être mesurée et la fonction de compensation de pH
doit ëtre activée sur l'amplificateur de mesure.
20
-
% OCl
0
20
40
-
60
OCl
0 °C
80
10 °C
30 °C
100
10 11
13.2 Fonctionnement
13.2.1 Mise en marche
Voir paragr. 12.7 Mise en marche.
13.2.2 Fonctionnement
Voir les notices d'installation et de fonctionne-
ment de l'amplificateur de mesure et du dispositif
Précautions
régulé (unité de dosage du gaz ou pompe
doseuse, par ex.).
•
Le fonctionnement de la cellule de mesure figure dans les
notices d'installation et de fonctionnement de l'amplificateur
de mesure concerné.
La cellule de mesure peut être endommagée si
Précautions
l'électrode de référence B1 n'est pas branchée et
si l'alimentation électrique est branchée.
13.2.3 Régulation/réglage de la quantité d'eau de mesure
•
Régler la quantité d'eau de mesure avec la broche de réglage
(Q1) de manière à ce qu'une petite quantité d'eau s'écoule par
le conduit ascendant (S) dans le cylindre de logement (T).
•
Utilisation d'un capteur d'eau (O, en option). Pour que le cap-
teur d'eau (O) fonctionne, le corps flottant (N) doit être à la
hauteur du capteur d'eau (O).
Cellule de mesure avec obturateur flotteur
(défaut à la livraison). Si le débit d'eau de mesure
est réglé trop haut ou augmente temporairement,
aucune alarme n'est déclenchée et la sortie com-
mande reste active. Si le débit d'eau de mesure
Précautions
est réglé trop haut ou augmente temporairement,
l'eau de mesure risque de déborder du méca-
nisme de trop-plein. Dans ce cas, aucune alarme
n'est déclenchée et la sortie commande reste
active.
Cellule de mesure sans flotteur obturateur
(voir paragr. 12.3.1 Retirer l'obturateur flotteur).
Si le débit d'eau de mesure est trop élevé, le
corps flottant (N) va se déplacer hors de la plage
de détection du capteur d'eau (O). Dans ce cas,
Précautions
une alarme est déclenchée via l'amplificateur de
mesure branché et la sortie commande est arrê-
tée, si nécessaire. Le débit est réglé correcte-
ment si le corps flottant (N) est à la hauteur du
capteur d'eau (O).
En augmentant le débit d'eau de mesure, le délai
Nota
d'attente de l'induit de débit peut être réduit.
13.3 Arrêt
Pour éviter une erreur de dosage, le dispositif
régulé (unité de dosage du gaz ou pompe
doseuse, par ex.) doit être arrêté à chaque arrêt
Précautions
du système de mesure. Voir aussi la notice d'ins-
tallation et de fonctionnement de l'amplificateur
de mesure et du dispositif régulé.
13.3.1 Arrêt à court teme (jusqu'à une semaine)
1. Fermer et/ou arrêter le dispositif régulé (unité de dosage du
gaz ou pompe doseuse, par ex.).
2. Attendre que l'affichage d'amplificateur de mesure soit à zéro.
3. Arrêter l'amplificateur de mesure.
4. Fermer le branchement d'admission (U1) et d'évacuation (U2)
d'eau de mesure.
Pour protéger les électrodes, ne pas purger l'eau.
S'assurer que le niveau d'eau du raccord de débit
Précautions
F est assez élevé pour que l'électrode de réfé-
rence B1 soit immergée d'au moins 2 cm pendant
l'arrêt du dispositif.
