draad vast. Zet nieuwe elektrode op de draad. Zet de elektrode
met een schroef in de brander. Zet de branderkap terug.
Controleer de branderontsteking. Zet de panroosters terug.
12. Een kookplaatbrander verwijderen of
vervangen.
Verwijder de kookplaat (zie 2).
De branders, behalve de rechter wokbrander, zijn gemonteerd op
steunpoten. Maak de branderaanvoerpijpen van deze branders
los bij de brander. Verwijder de schroeven aan de voor- en
achterkant die de steunpoten op hun plaats houden. Til de steun
en branders op. De branders zijn met 2 schroeven bevestigd
aan de steunpoten. Verwijder de juiste brander en monteer
de nieuwe. Monteer de onderdelen in omgekeerde volgorde.
Controleer of de brander naar tevredenheid werkt.
Rechter wokbrander
Maak de branderaanvoerpijpen los bij de brander. Bevestig de
nieuwe en monteer in omgekeerde volgorde. Controleer of de
brander naar tevredenheid werkt.

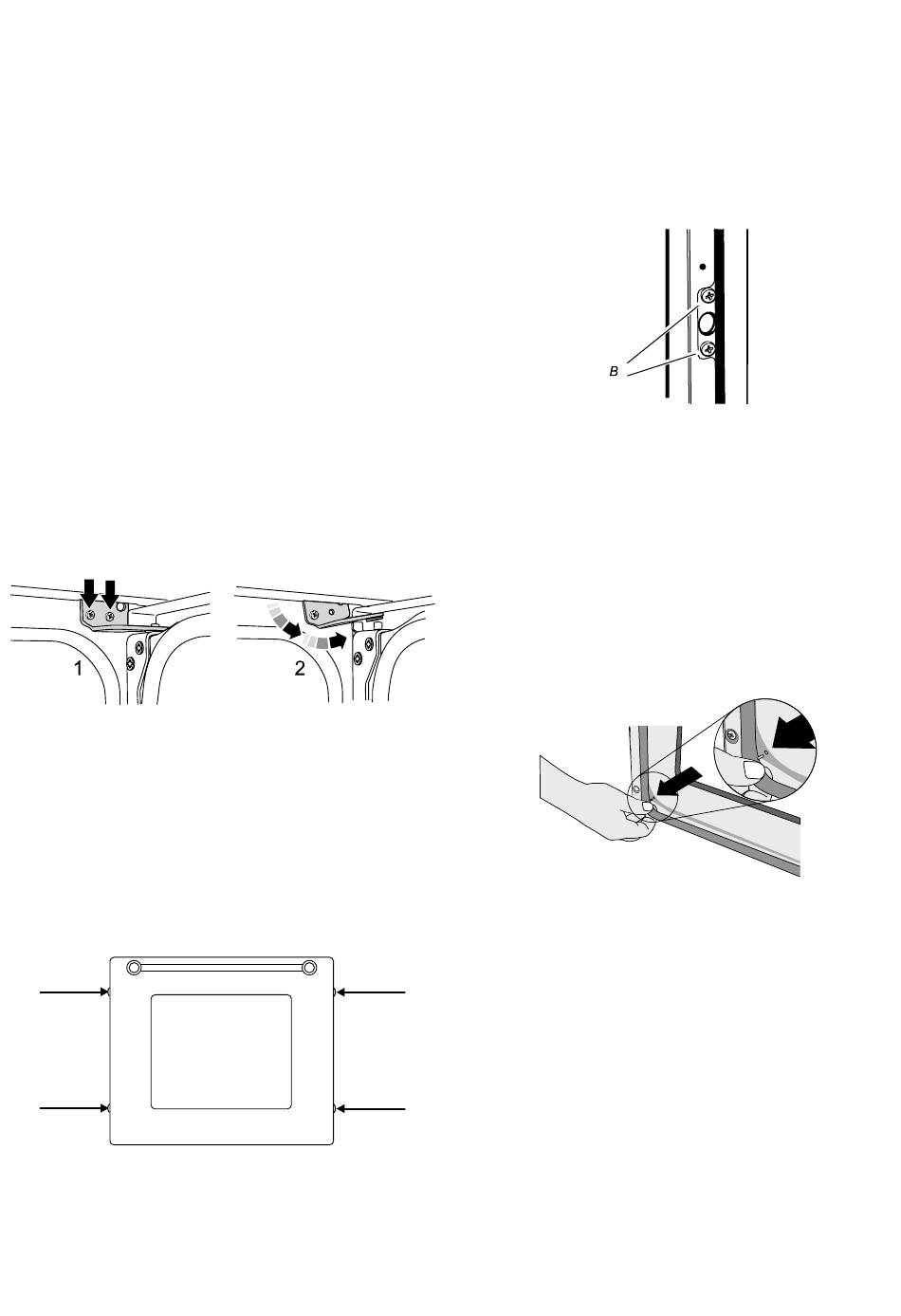

13. Deur van een hoofdoven verwijderen
Open de ovendeur. Draai de twee bovenste scharnierschroeven
los.
Ondersteun het gewicht van de deur en verwijder de schroef die
het dichtst bij de scharnierpen zit. Zwaai het scharnier omhoog
en weg van de scharnierpen op de deur.
Til de deur uit het onderste scharnier.
Plaats de onderdelen weer terug in omgekeerde volgorde.
Bij het opnieuw plaatsen van de deur moet u ervoor zorgen dat
de nylon scharnierbus zowel boven als onder op zijn plaats zit
tussen de scharnierpen en de scharnierbeugel.
14. Buitenpaneel van ovendeur verwijderen
Trek het fornuis naar voren zodat u bij de zijkanten kunt.
Doe de ovendeur een beetje open en verwijder de
bevestigingsschroeven van het voorpaneel uit de zijkanten van
de deur (twee aan elke kant).
Til het buitenste deurpaneel voorzichtig op.
Verwijder de deurhendel van het paneel door de twee
bevestigingsschroeven los te schroeven. Bevestig de deurhendel
op het nieuwe paneel.
Bevestig het paneel op de deur. Monteer de onderdelen in
omgekeerde volgorde.
15. Deurklink van oven vervangen
Verwijder het buitenste deurpaneel (zie 14). Verwijder de
schroeven ‚B' waarmee de klink aan het binnenste deurpaneel
vastzit. Bevestig nieuwe grendel en monteer in omgekeerde
volgorde.
Controleer of de deur goed werkt.
16. De grendelhouder van de ovendeur afstellen
Open de ovendeur, draai de borgmoer onder aan de houder los
en schroef naar behoefte los of vast tot gewenste bevestiging
bereikt is. Draai de borgmoer weer vast.
17. De afdichting van de ovendeur vervangen
Hoofdovens
Open de ovendeur. De afdichting wordt op zijn plaats gehouden
door kleine haakjes aan de achterkant. Trek vanuit de hoek de
afdichting diagonaal weg van het midden van de deur tot die
haak los is. Laat de volgende haak op dezelfde manier loskomen,
en ga zo door. Gebruik kracht als de haken stijf zijn, want de oude
afdichting wordt toch weggegooid.
Bij het plaatsen van een nieuwe afdichting plaatst u de
afdichtingsaanhechting aan de onderkant. Haak de nieuwe
afdichting in één van de hoekgaten in de deur en ga verder de
deur rond, haak na haak vastklemmend.
Afdichting van de deur van de sudderoven
De afdichting van de deur bestaat uit twee delen: een bovendeel
(de doelpalen), dat op dezelfde manier wordt losgemaakt als de
afdichtingen van de hoofdoven, en een aparte bodemafdichting.
Om de bodemafdichting van de deur te vervangen, dient u
de deur te verwijderen. Verwijder het rechter zijpaneel (zie
3). Verwijder de plinten en de centrale verticale afdekking (5
schroeven). Verwijder de twee verzonken schroeven (één aan
elke kant) waarmee de scharnierarmen aan de voorkant van de
ovenkamer zitten.
OPMERKING: De armen hebben springveren. Verwijder
voorzichtig de deur. Bewaar de pakkingen. U kunt nu bij de
bodemafdichting van de deur. Deze kan nu losgemaakt en
vervangen worden.
