installation et connexion

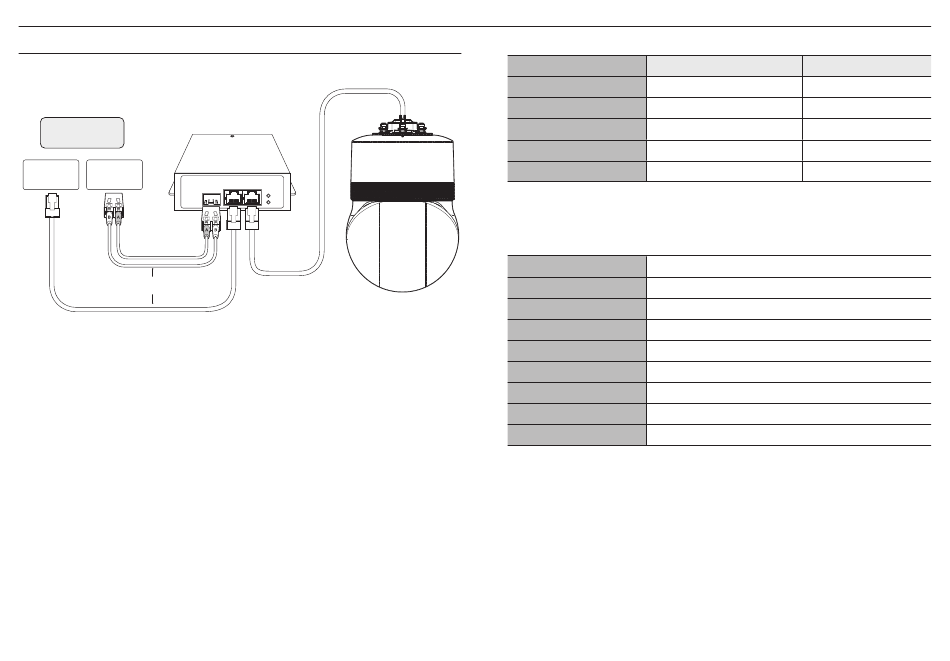

ALIMENTATION ET RÉSEAU
Connectez l'injecteur HPoE au port HPoE de la caméra.
Internet externe
Commutateur
Commutateur
de port SFP
Module SFP
OU
J
`
L'appareil ne peut être utilisé à une température ambiante de -50°C ou inférieure.
`
L'appareil peut ne pas être dégivré en fonction de la zone d'installation à -50°C.
`
Si l'appareil est laissé seul dans un environnement à basse température, il faudra ensuite attendre jusqu'à 2 heures afin qu'il
fonctionne normalement.
`
Si l'appareil est allumé après avoir été exposé à un environnement à -20°C ou inférieur pendant un certain temps,
réinitialisez l'heure.
`
Pour la connexion à l'alimentation électrique et au réseau, utilisez l'injecteur HPoE fourni.
`
Utilisez uniquement un câble réseau ou un câble à fibre optique pour la connexion.
22_ installation et connexion
LAN
PoE
SF P
0Li nk
POWER
Spécifications du câble réseau
Élément
Connecteur
Ethernet
Câble
Distance max.
Support du PoE
`
M
Utilisez un câble STP pour augmenter la protection contre les dommages causés par la foudre.
Spécification du port SFP
Tension de SFP prise en charge
Intensité de SFP prise en charge
Cage de SFP prise en charge
Type de port SFP pris en charge
Vitesse de SFP requise
Taux d'erreur (BER) de SFP requis
Mode de transmission (optique)
Mode optique (ondes longues/courtes)
Perte d'insertion du câble (dB)
`
J
Toujours couper l'alimentation avant d'effectuer la connexion/déconnexion du module SFP.
`
Si le câble optique est plié, la connexion de communication peut être perturbée.
`
Ne regardez pas directement le câble optique. Cela pourrait endommager vos yeux.
Contenus
Remarque
RJ45 (10/100BASE-T)
10/100BASE-T
5e catégorie UTP
100 m
Résistance CC ≤ 0.125 Ω/m
HPoE
3,3 V en général
300 mA max.
Mini cage SFP standard (pour SFP au pas de 6,5 mm)
Type LC
1 250 Mbps(pour Ethernet 1 000 Mbps)
-12
Max de 10
Le mode dépend du module SFP
Le mode dépend du module SFP
Le mode dépend du module SFP
