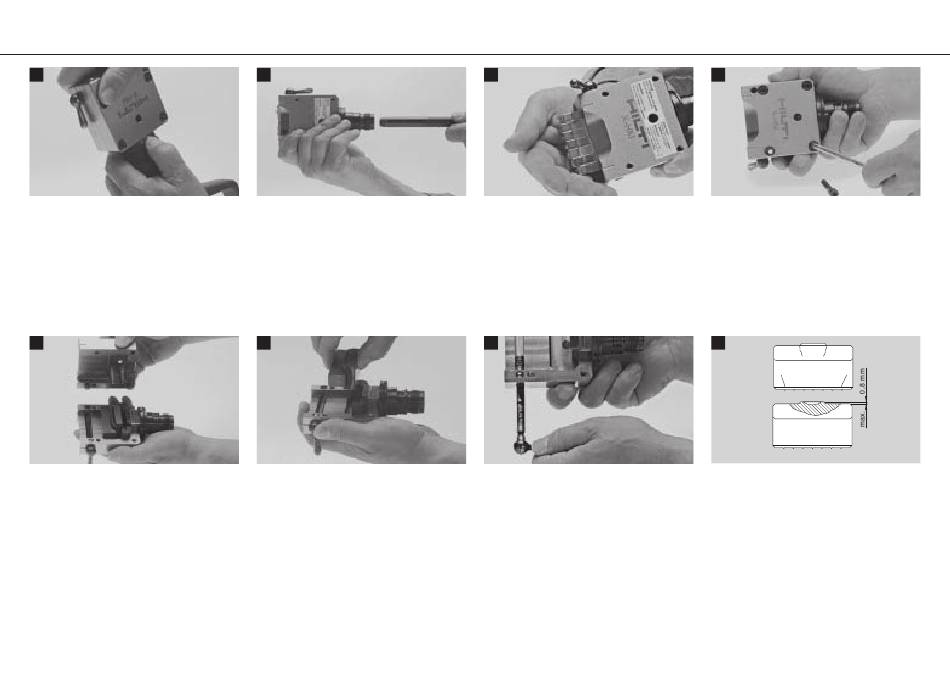

Rengöring och service av X-A40 HM märkhuvud av stål
1
Ta ut patronbandet ur verktyget. Skruva av
märkhuvudet enligt beskrivning under «Byte
av kolv».
5
Sära de båda märkhuvudshalvorna, ev med
hjälp av en gummihammare.
62
Printed: 07.07.2013 | Doc-Nr: PUB / 5069859 / 000 / 00
2
Dra tillbaka kolven från märkhuvudet.
6
Ta ut och kontrollera ev. förslitningsgrad på
städet med O-ring, dämpare och adapter
kompl.
Märkhuvudet skall rengöras: efter ett större antal märkningar (20000 st) / när problem upp-
står, t ex städet är skadat / när märkningskvaliteten försämrats.
3
Avlägsna märktecknen genom att vrida
låsspaken till öppetIäge.
7
Ta försiktigt av låsspaken med axel utan att
kullagret lossnar.
4
Skruva av de 4 låsskruvarna M6×30 med en
insexnyckel.
8
Innan märkhuvudet monteras samman igen,
var särskilt uppmärksam på ev förslitning på
städet. Underlåtenhet att byta ett utslitet eller
sprucket städ kan leda till förtida haveri och
dålig kvalitet på märkningen.
