UTILISATION EN MODE
COUPE HERBES
Ne pas utiliser la débroussailleuse en mode «coupe-herbes»
sans que le protecteur plastique et sa lame coupe fils ne
soient installés sur le protège lame en acier. Risque de graves
blessures.
Débrancher le capuchon de la bougie avant le montage de
l'outil de coupe

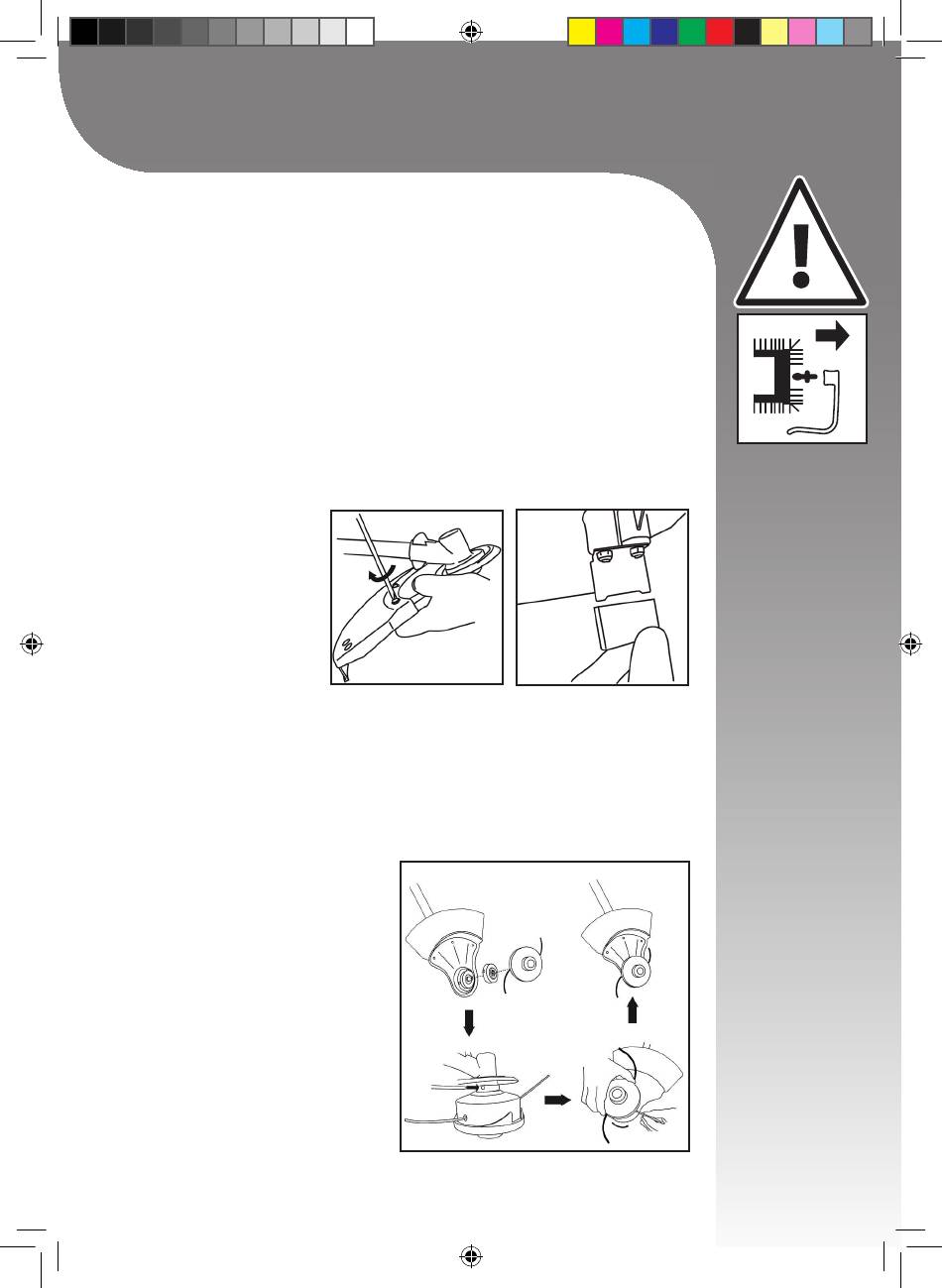

A- MISE EN PLACE DU PROTECTEUR PLASTIQUE et de la LAME
COUPE FILS
A l'aide des 3 vis placées
sur
le
protecteur,
visser
fermement
le
protecteur plastique sur le
protecteur en acier (déjà
correctement
installé
sur
le
renvoi
d'angle
– voir chapitre B de la
partie Assemblage de la
débroussailleuse).
Une fois le protecteur mis en place, retirer la protection plastique de
la lame coupe fils située sous le protecteur.
B- MONTAGE DE LA TETE DE COUPE SUR LE RENVOI D'ANGLE
Placer
la
rondelle
inférieure
dentelée sur le renvoi d'angle.
La tête de coupe est une tête
équipée de 2 fils nylon.
Aligner le trou de la rondelle inférieure
dentelée avec le trou du renvoi
d'angle et insérer un axe de blocage.
Visser la tête nylon sur la tige
d'entraînement du renvoi d'angle
dans le sens contraire des aiguilles
d'une montre, la serrer et retirer
14
l'axe de blocage.
