HELPFUL TOOLS
HERRAMIENTAS ÚTILES
For safety and ease of
Para que el cambio de la
faucet replacement, Moen
llave sea fácil y seguro,
recommends the use of
Moen le recomienda usar
these helpful tools.
estas útiles herramientas.
1/4"
6.4 mm
Icon Legend/Leyenda de Iconos/
Légende des icônes
Above sink
Encima del lavabo
Au-dessus de l'évier
LAVATORY ELECTRONIC FAUCETS
MEZCLADORAS ELECTRÓNICAS PARA
LAVABO
ROBINETS DE LAVABO ÉLECTRONIQUES
OUTILS UTILES
Par mesure de sécurité et
pour faciliter l'installation,
Moen suggère l'utilisation
des outils suivants.
Below sink
Debajo del fregadero
Sous l'évier

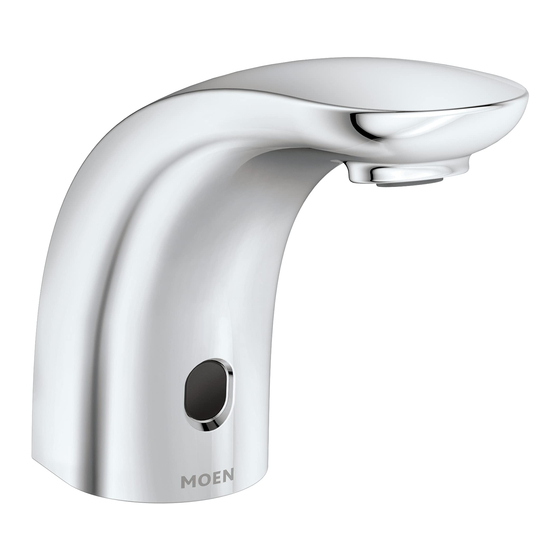

CA8302
Image is for reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
Cette image n'est offerte qu'à titre indicatif seulement
(Le style varie selon le modèle)
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)
Register Online:
Regístrese en línea:
S'enregistrer en ligne :
www.moen.com/product-registration
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassembling the valve. Open faucet
handle to relieve water pressure and ensure that complete water shut-off has been accomplished.
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA VIEJA MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la válvula. Abra la
llave para liberar la presión, y asegúrese de que esté bien cerrada el agua.
ATTENTION — SUGGESTIONS POUR ENLEVER L'ANCIEN ROBINET:
Toujours couper l'alimentation en eau avant d' e nlever ou de démonter le robinet. Ouvrir le robinet
pour libérer la pression d' e au et pour s'assurer que l'alimentation en eau a bien été coupée.
INS10474A - 10/18
8559
