4 POSITIONNEMENT

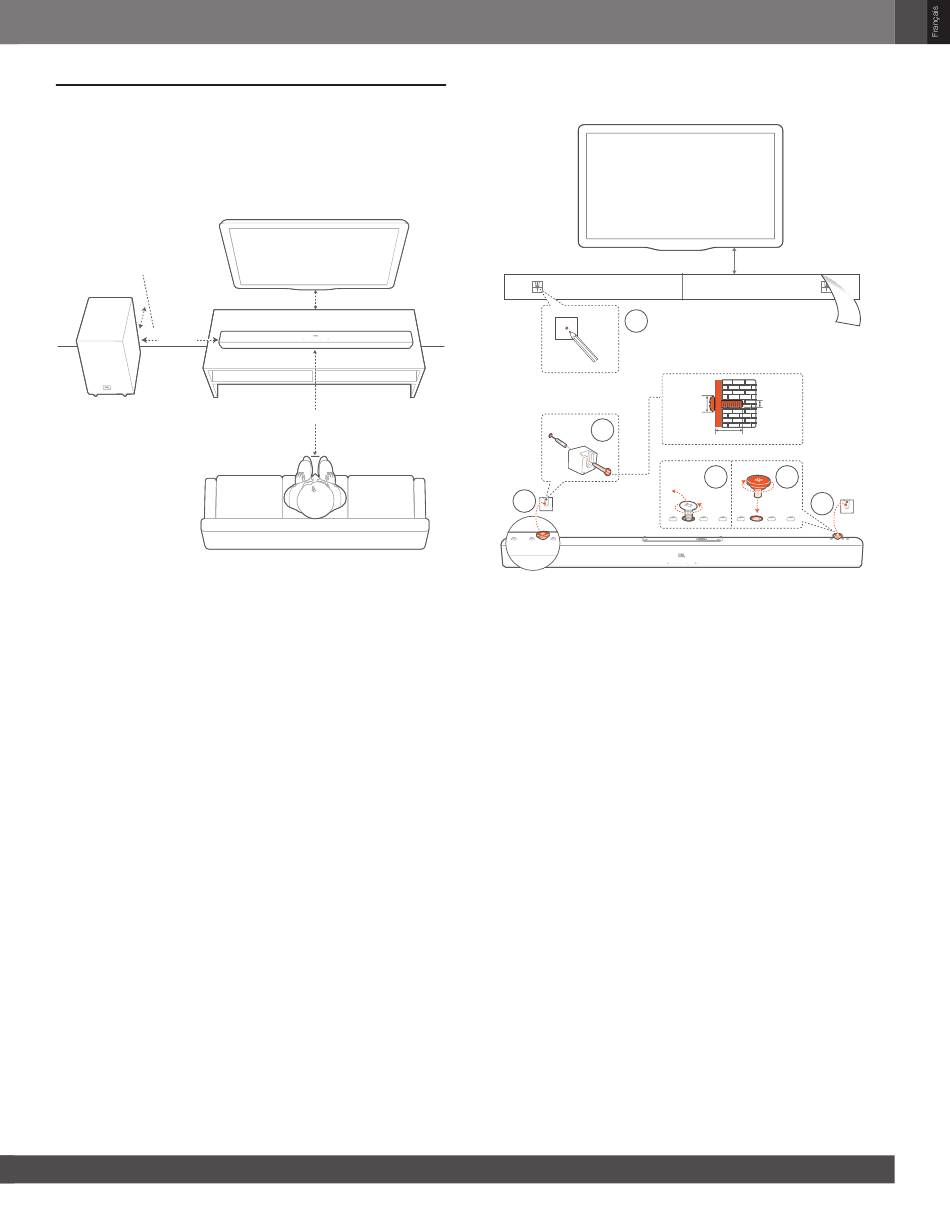

4.1 Positionnement sur une table

Placez la barre de son et le caisson de basses sur une surface
plate et stable. Le caisson de basses doit se trouver à au moins 1
m (3 pieds) de la barre de son et à 10 cm (4") d'une paroi.
> 10cm/4"
1m/3ft
REMARQUES :
− Le cordon secteur doit être branché correctement à l'alimentation.
− Ne placez aucun objet sur la barre de son ou le caisson de basses.
− La distance entre le caisson de basses et la barre de son doit être
inférieure à 6 m (20 pieds).
5 cm / 2"
2.5-3.0 m / 8.2-9.8 ft

4.2 Montage mural

1
1b)
≤8 mm/0.31"
2
5
1. Préparation :
a) En respectant une distance minimale de 50 mm (2") de
votre téléviseur, collez le gabarit de montage mural fourni
sur une paroi en utilisant du ruban adhésif.
b) Utilisez la pointe de votre stylo pour marquer l'emplacement
des vis. Retirez le gabarit.
c) Aux emplacements repérés, percez un trou de 4 mm /
0,16". Reportez-vous à la Figure 1 pour les dimensions
des vis.
2. Installez le support de montage mural.
3. Comme représenté dans le schéma, retirez la vis de fixation à
l'aide d'un tournevis.
4. Vissez la vis de fixation murale incluse dans le kit de montage
fourni.
5. Montez la barre de son.
REMARQUES :
−
Vérifiez que le mur peut supporter le poids de la barre de son.
− Le montage doit être fait uniquement sur une paroi verticale.
−
Évitez un emplacement subissant une température ou une humidité
élevées.
− Avant le montage mural, veillez à ce que les câbles soient correctement
branchés entre la barre de son et les appareils externes.
− Avant le montage mural, vérifiez que la barre de son est débranchée
de l'alimentation. Sinon, il existe un risque d'électrocution.
1a)
>2" (50mm)
1c)
4mm/ 0.16"
Figure 1
≥30 mm/1.18"
3 4
5
