UT219PV Manuel de l'Utilisateur
1) Positionnez le commutateur rotatif sur "
". Lorsque le capteur de courant flexible est
connecté, la pince ampèremétrique passe automatiquement à la plage de mesure correspondante, et
"CS" et le symbole de la plage correspondante s'affichent.
2) Appuyez sur le déclencheur et maintenez-le enfoncé pour ouvrir les mâchoires de la pince, serrez le
conducteur à mesurer, puis relâchez lentement le déclencheur pour fermer complètement les
mâchoires de la pince.
3) Lisez le résultat de la mesure sur l'écran LCD (affichage principal : courant vraie-RMS ; affichage
secondaire : fréquence).

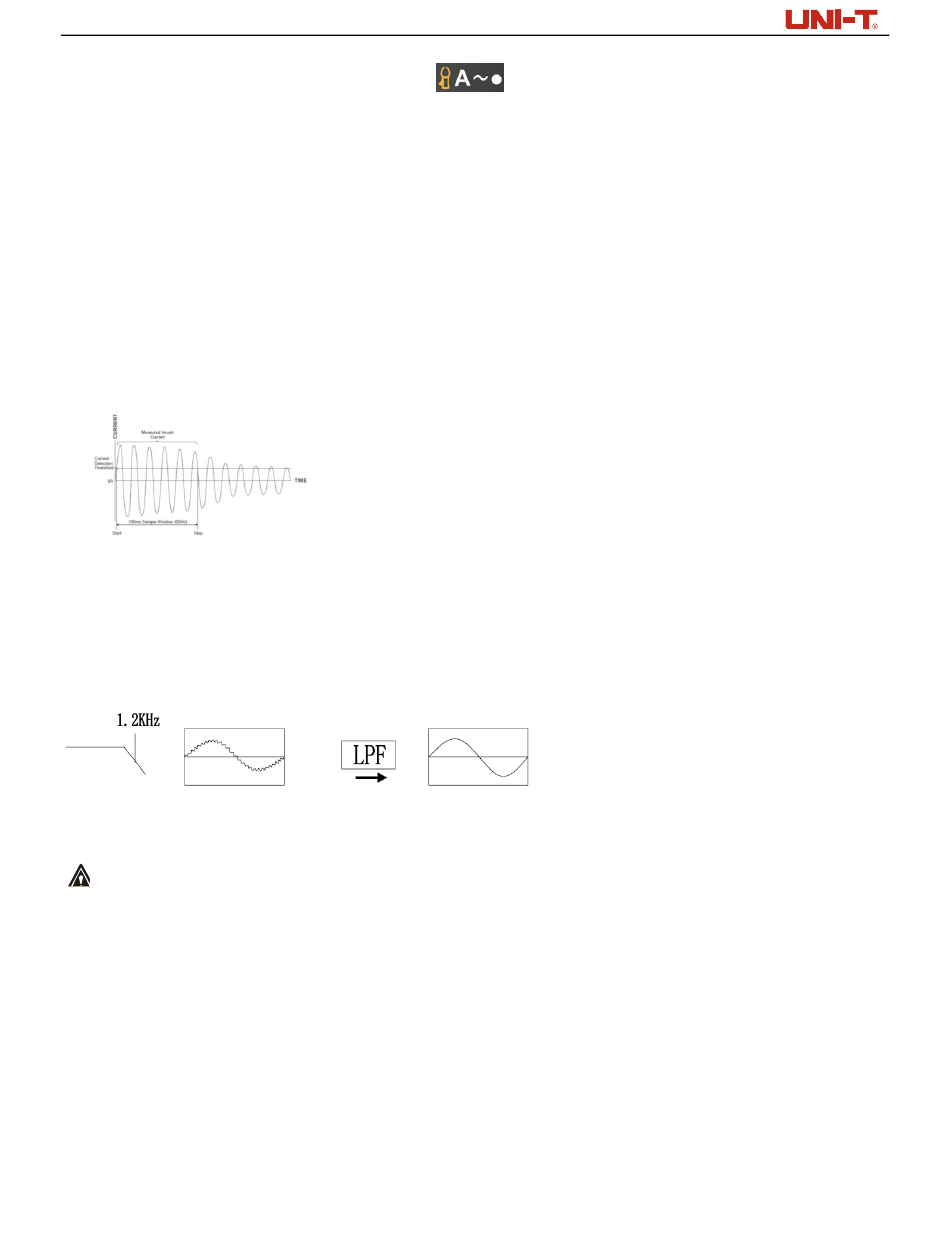

4) En position de mesure ACA (mâchoire de serrage)/capteur de courant flexible, appuyez brièvement
sur le bouton INRUSH pour accéder à la fonction de mesure de la valeur du déferlement et de la crête
du courant alternatif. Le courant instantané au démarrage des appareils électriques peut être mesuré.
Le courant de déferlement est le courant maximal pendant une durée de 100 ms. Appuyez à nouveau
brièvement sur le bouton INRUSH pour quitter la fonction de mesure du courant de déferlement et de
crête. Comme le montre la figure ci-dessous.
5) En position de mesure ACA (mâchoire de serrage)/capteur de courant flexible, appuyez longuement
sur le bouton INRUSH pour accéder à la fonction de mesure ACA-LPF. Le signal composite généré par
le variateur ou le moteur à fréquence variable peut être mesuré. Appuyez à nouveau longuement sur
le bouton INRUSH pour quitter la fonction de mesure ACA-LPF. Comme le montre la figure ci-dessous.
ACA-LPF
Avertissement :
● Veuillez mesurer un seul conducteur de courant chaque fois. Dans le cas contraire, le résultat de la
mesure sera incorrect.
● Pour garantir un résultat de mesure précis, veuillez placer le conducteur mesuré au centre des
mâchoires de la pince. Dans le cas contraire, une erreur supplémentaire de ±1.0 % sera produite.
● Lors de la surveillance de la fréquence en circuit en position de mesure du courant AC, l'amplitude
doit répondre aux exigences ci-dessous :
5 Hz~10 Hz : ≥10 A
10 Hz~100 Hz : ≥5 A
100 Hz~999.9Hz : ≥10 A
● L'erreur spécifiée par le capteur de courant flexible est l'erreur intrinsèque de l'UT219PV.
17 / 28
