7 TAILLE
ATTENTION: pour travailler en toute sécurité pendant les phases de taille, il faut prendre les
précautions suivantes:
• Travailler avec les mains bien sèches.
• Contrôler que la machine soit reliée à la prise de terre.
• Mettre des lunettes de protection même si la machine est dotée d'un pare-éclats sur la fraise.
• Avant de démarrer le moteur (interrupteur Q) effectuer les opérations suivantes:
a) introduire les clés dans les étaux.
b) installer et étalonner les outils (chap.6.2).
• Ne jamais approcher les mains de la fraise en mouvement.
7.1 ETALONNAGE CLÉS
Quand on emboite les clés dans les étaux de TWISTER, qu'il s'agisse d'une clé originale ou d'une clé à tailler, il
faudra d'abord les étalonner soigneusement dans leurs étaux respectifs avant de commencer le taillage proprement
dit. Les clés seront étalonnées en utilisant l'arrêt tête ou l'arrêt pointe (pour les clés sans arrêt tête).

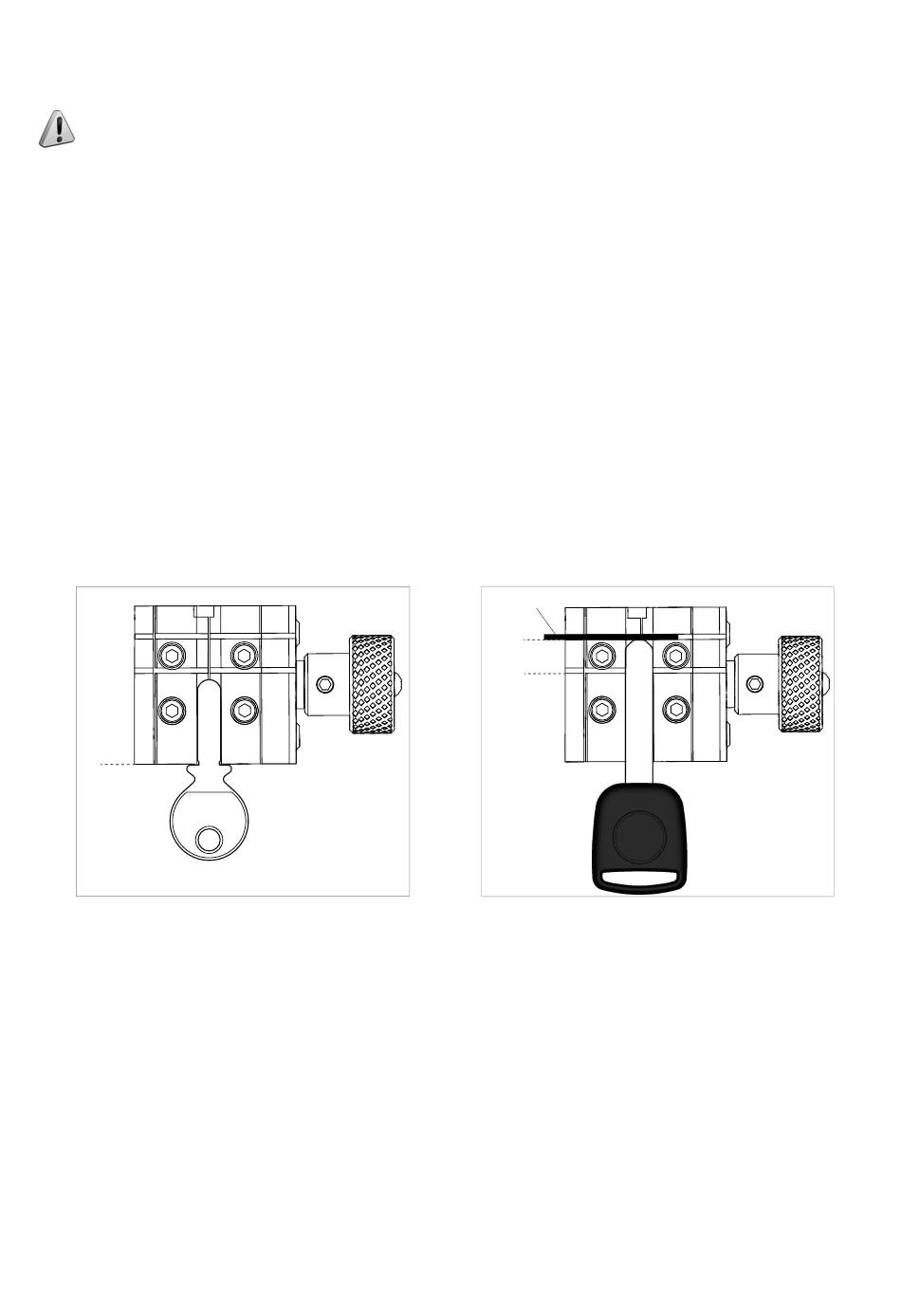

Quand on emboite une clé avec arrêt tête, il faut la mettre dans la mâchoire de manière que l'arrêt de la clé bute
sur le bord avant de l'étau (ill. 12).
Quand on utilise des clés étalonnées en pointe, introduire la barrette de calage de la pointe dans les alvéoles
ad hoc de l'étau et emboiter la clé dans la mâchoire de manière que la pointe de la clé bute contre la barrette de
calage de la pointe (ill. 13).
Il est primordial que tant la clé originale que la clé à tailler aient été étalonnées de la même manière dans
les deux mâchoires.
0
7.2 TAILLE DES CLÉS A POINTS
La machine TWISTER II NA est dotée d'un système de suspension qui permet de doubler avec grande précision
les clés à points. Grâce à ce système, il est possible de positionner le palpeur dans chaque trou de la clé originale
avant d'effectuer le taillage sur la clé à tailler. La suspension est actionnée à l'aide du bouton (O).
1) Mettre la machine sous tension en appuyant sur l'interrupteur (P).
2) Installer et étalonner fraise et palpeur (chap.6.2).
3) Une fois que les clés ont été positionnée et etalonnée correctement, démarrer le moteur avec l'interrupteur (Q).
4) Empoigner le levier (C) et diriger le groupe étaux vers les taillages à effectuer.
5) Abaisser le groupe fraise-palpeur en agissant sur le levier (I) de façon que le palpeur puisse pénétrer dans
chaque trou de la clé originale. Exercer sur le levier (I) la force nécessaire pour que la fraise puisse enlever les
copeaux.
6) Répéter cette opération pour chaque trou.
7) Après avoir effectué tous les chiffrages, éteindre la machine en agissant sur l'interrupteur (Q) et retirer les clés
des étaux.
ill. 12
Copyright Silca S.p.A. 2015
tip stop bar
ill. 13
Twister II NA
13
