2.3 I
NSTALLATION DU BLOC D
Avant même de quitter l'atelier, contrôlez la tension aux fiches du connecteur
d'alimentation et vérifiez que le niveau est supérieur à 12V. Une batterie se décharge
même si elle n'est pas utilisée : un entreposage de longue durée pourrait rendre la
recharge des batteries nécessaire.
Procédez d'abord à l'installation du bras de support au fût, pour orienter le panneau vers
le sud.
La fixation se fait par deux courroies avec boucles de serrage ou alternativement par
boulonnage sur poteau percé.
Procédez ensuite à l'installation du boîtier de batterie sur le bras de support. La fixation
se fait par quatre boulons 1/4-20.
Procédez finalement à l'installation du panneau solaire au bras de support. La fixation
mécanique se fait par quatre boulons 1/4-20. Le raccordement électrique se fait à la boîte
de jonction du panneau solaire. Respectez bien la polarité indiquée aux fils.
MU-RAD52-R0
'
ALIMENTATION SOLAIRE
Tournevis type Pan tête carrée Robertson 6

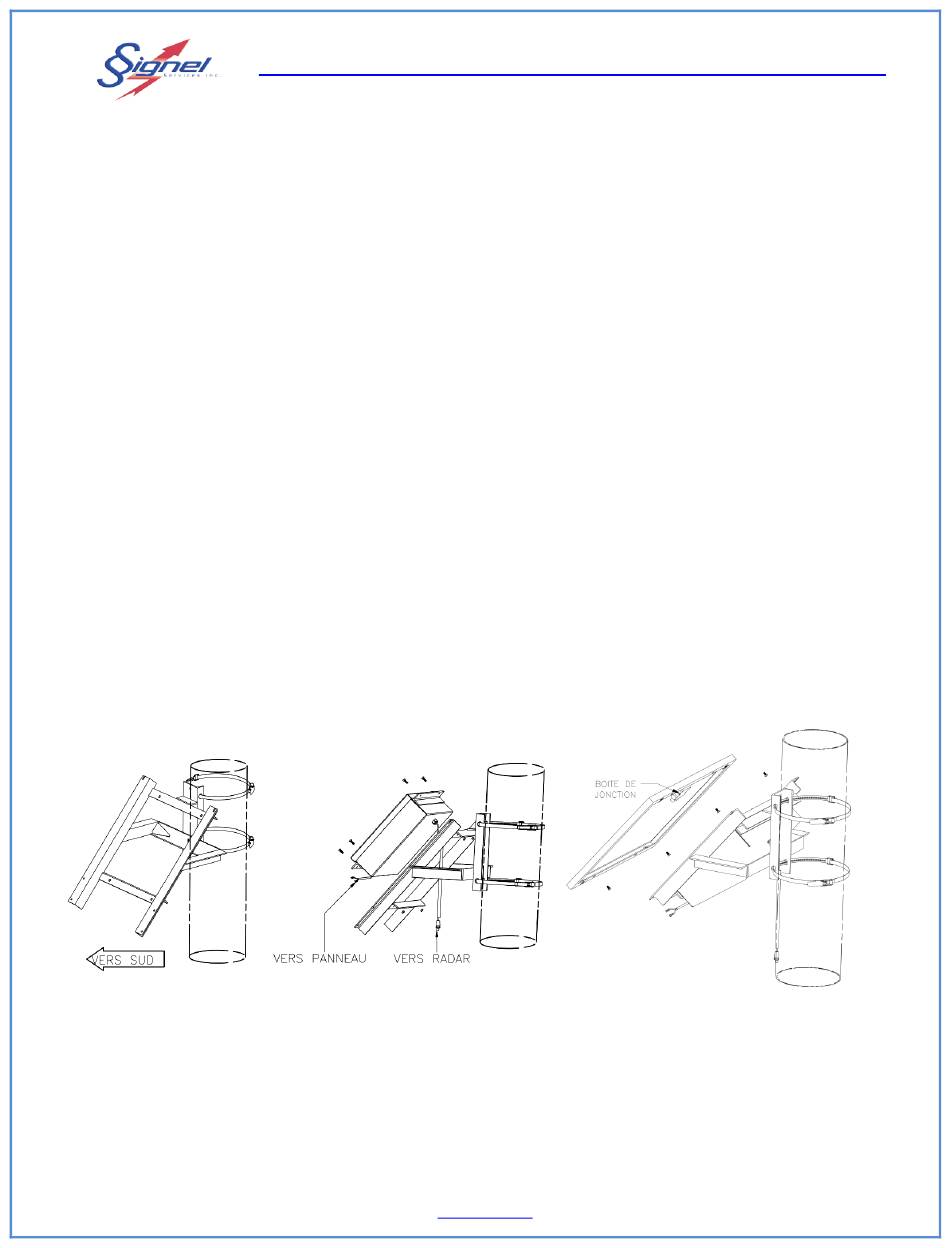

Figure 2-2 Installation PSP050
700 Montée Monette RR 1, St-Mathieu-de-Laprairie (Québec), Canada, J0l 2H0
Tel: (450) 444-0006, Fax: (450) 444-0045
M
OUTILS REQUIS
Clé de serrage 7/16
Tendeur de courroie
Multimètre
www.signel.ca
'
ANUEL DE L
UTILISATEUR
RAD52
