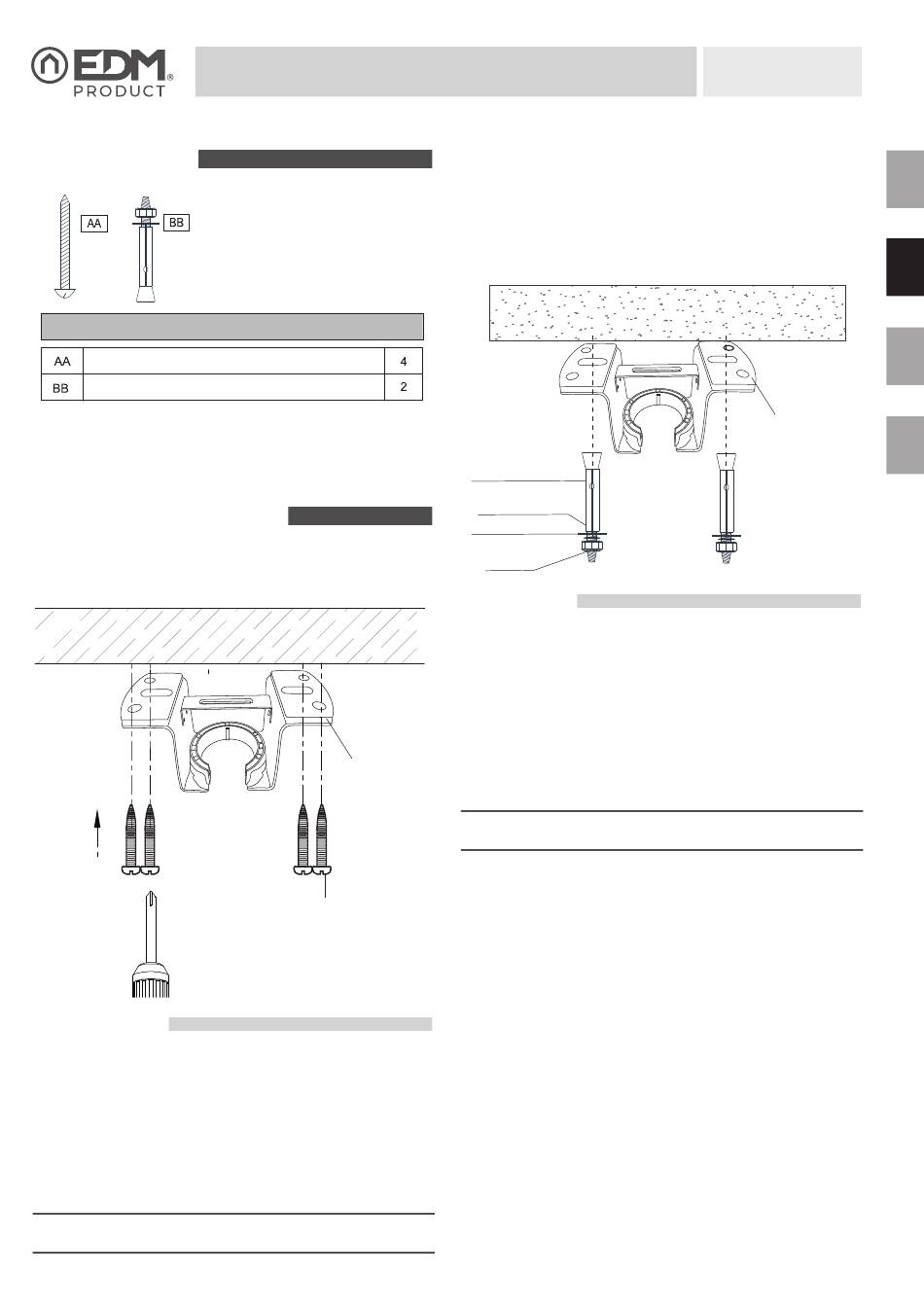

PRÉ-INSTALAÇÃO
Nota: As ferragens não se mostram em tamanho real
Parafusos auto-roscantes
Pernos de expansão
MONTAGEM DE SUSPENSÃO
Para tetos de madei use parafusos para madeira de modo a perfurar a
viga de madeira ou a "caixa de junção" para fixar o suporte de suspensão
(a seleção é feita de acordo com as necessidades reais dos clientes).
TETO DE MADEIRA
TETOS DE MADEIRA
Corte a luz no quadro elétrico principal da casa, caixa de fusíveis.
1) Utilize o suporte de montagem (A) como guia, marque os
pontos onde deve fazer os orifícios para os 4 parafusos auto-
roscantes (B).
2) Remova o suporte de montagem (A), faça 4 furos de 3
mm de diâmetro e instale o suporte de montagem no teto de
madeira usando os 4 parafusos auto-roscantes (B).
IMPORTANTE: deve apertar os parafusos firmemente.
Manual de instruções
Suporte de
montagem
(A)
Parafusos
auto-roscantes
(B)
Para tetos de betão, use uma broca de percussão com diâmetro de 8mm
para fazer os orifícios de acordo com o comprimento dos parafusos de
expansão. Em seguida, use os parafusos de expansão fornecidos para
fixar o suporte suspenso no teto (a seleção é feita de acordo com as
necessidades reais dos clientes).
TETO DE BETÃO
Pernos de expansão (B)
Anilhas planas (C)
Anilhas elásticas (D)
Porcas (E)
TETOS DE BETÃO
Corte a luz no quadro elétrico principal da casa, caixa de fusíveis.
1) Utilize o suporte de montagem (A) como guia, marque
os pontos onde deve fazer os orifícios para os 2 pernos de
expansão (B).
2) Remova o suporte de montagem (A), faça 2 furos de 8 mm
de diâmetro e insira os 2 pernos de expansão (B) no teto de
betão, instale o suporte de montagem e fixe-o com as anilhas
(C), anilhas elásticas (D) e porcas (E).
IMPORTANTE: deve apertar os parafusos firmemente.
Ref. 33827
ES
PT
EN
Suporte de
montagem (A)
FR
