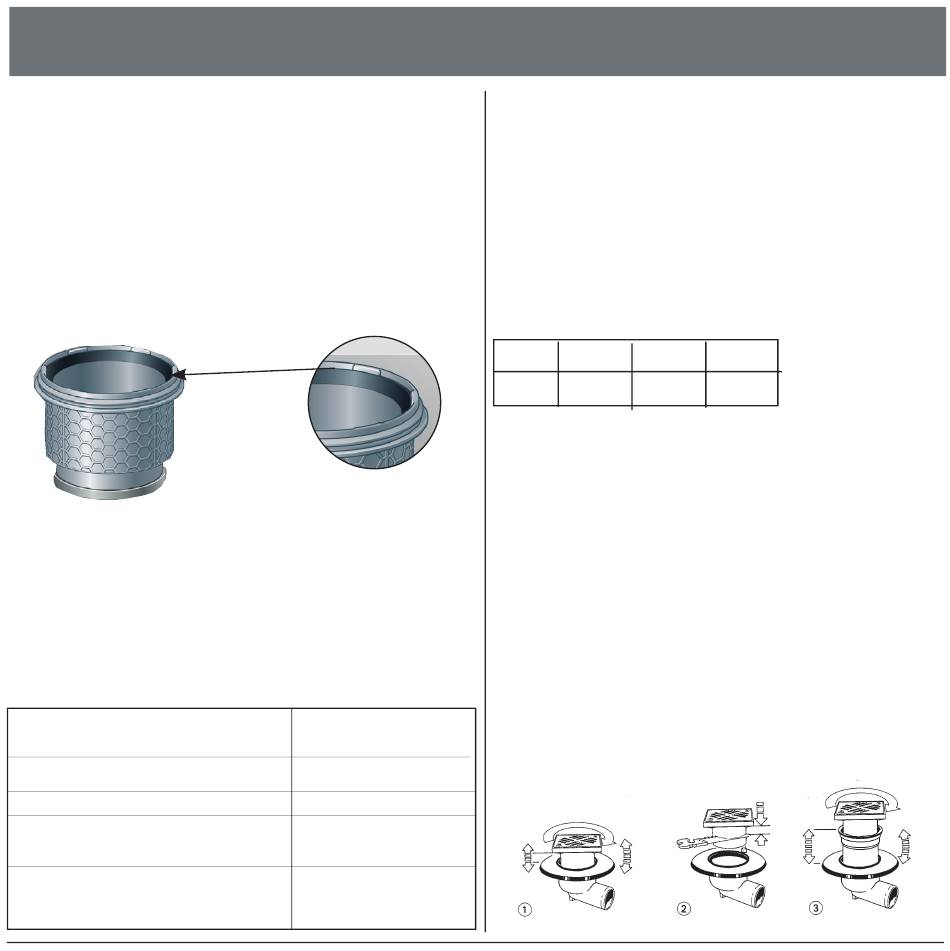

Inbouw met lipafdichting
(wordt meegeleverd met et opzetstuk)
Bij vloerconstructies zonder afdichtingsbaan, c.q. op
plaatsen waar het binnendringen van terugstuwend water
vanuit de buisleiding naar de vloerconstructie moet wor-
den voorkomen, wordt tussen het opzetstuk en het basi-
selement, c.q. tussenstuk de KESSEL lipafdichting volgens
DIN EN 681-1 gemonteerd.
Het afsluitrubber wordt in de groef in het basiselement
gedrukt. Hierdoor wordt voorkomen dat het afsluitrubber
bij de compensatie van de hoogte van het opzetstuk eruit
wordt getrokken.
Installatie van de persafdichtingsflens (Art.nr. 48402)
Bij het persen van afdichtbanen moet worden gelet op de
op de volgende tabel vermelde draaimomenten.
Materiaal afdichtbaan
Bitumenbaan
PIB met bitumenbaan vastgelijmd
PIB met draagtussenlaag
van glasweefsel
Elastomeer afsluitbaan 48982
(* in navolging van DIN 18195)
All manuals and user guides at all-guides.com
Inbouwinstructies
Lipafdichting
Aanhaalmoment
aan bev.*
4-6 Nm
4-6 Nm
6-8 Nm
4-6 Nm
Bij de inbouw in drukkend water moet de afdichtbaan
volgens DIN 18195-6 minimaal een dikte van 1,5 mm
bij PIB en 2,0 mm bij ECB bezitten.
Aanwijzing: Persafdichtingsflens en basiselement zijn
met max. 70 kg belastbaar.
Buisleidingaansluiting volgens DIN 19534
(HT-buisaansluiting):
DN 50 70
DA 50 75
Temperatuurbestendigheid volgens EN 1253-1 klasse A
Afvoervermogen 1,8 l/s bij 20 mm opstuwing
Afvoervermogen 1,1 l/s bij 10 mm opstuwing
Flexibele niveaucompensatie
Opzetstuk kantelbaar en telescopisch in hoogte
verstelbaar voor aanpassing aan het vloerniveau
alsmede draaibaar voor aanpassing aan heet tegel-
raster (1). Minimale inbouwhoogte door afzagen (2).
Met een KESSEL verlengstuk kan de inbouwdiepte
max. met 120 mm worden vergroot (3).
