PowerWalker LiFe Battery System 48-100 Mode D'emploi

Masquer les pouces
Télécharger ce manuel
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

EN

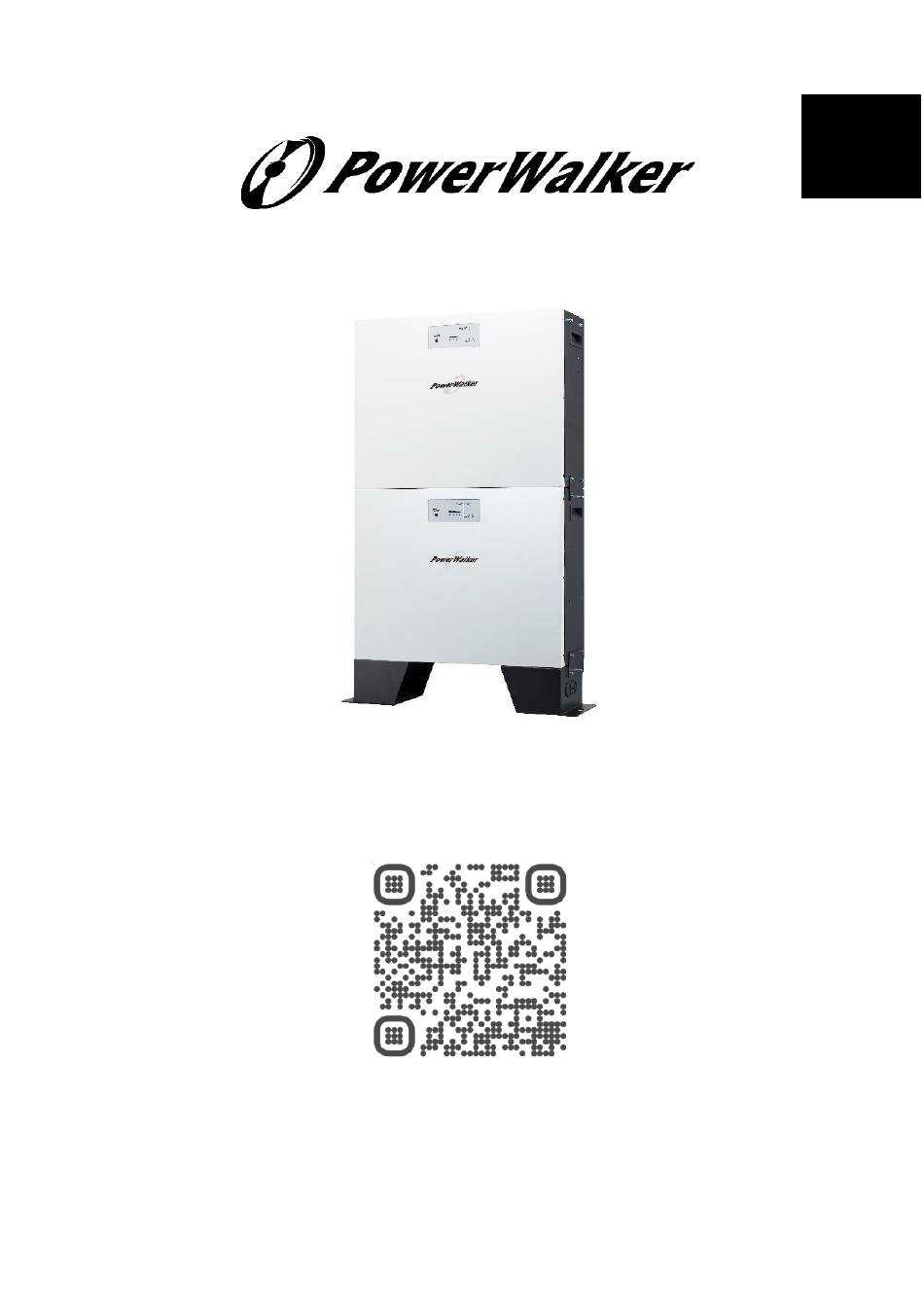

LiFe Battery System 48-100
Scan me!
For additional information:
Product Links
Product Datasheet
Version: 02
Date: 2023-2-01
Table des Matières
loading

Manuels Connexes pour PowerWalker LiFe Battery System 48-100

Sommaire des Matières pour PowerWalker LiFe Battery System 48-100

  • Page 106: Système De Batterie Life

    Système de batterie LiFe 48-100 Scan me! For additional information: Product Links Product Datasheet Version: 02 Date: 2023-2-01...
  • Page 107 Nous vous remercions d'avoir acheté le module de batterie au lithium LiFe Battery System 48-100. Veuillez lire ce manuel avant d'installer la batterie. Suivez attentivement les instructions pendant le processus d'installation. Conventions relatives aux symboles Indique un danger avec un niveau de Danger risque élevé...
  • Page 108 Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit sans l'accord écrit préalable de PowerWalker GmbH. Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis.

  • Page 109: Précautions De Sécurité

    1. Précautions de sécurité 1.1 Généralités Attention 1). Il est très important et nécessaire de lire attentivement le manuel d'utilisation avant d'installer ou d'utiliser la batterie. Si vous ne le faites pas ou si vous ne suivez pas l'une des instructions ou l'un des avertissements de ce document, vous risquez de recevoir une décharge électrique, de subir des blessures graves, voire mortelles, ou d'endommager la batterie, ce qui pourrait la rendre inopérante.

  • Page 110: Avant De Se Connecter

    1.2 Avant de se connecter Danger 1) Avant l'installation, veillez à couper l'alimentation du réseau et assurez-vous que la batterie est en mode éteint. Un contact transitoire entre l'âme du câble d'alimentation et le conducteur générera des arcs électriques ou des étincelles, ce qui peut provoquer un incendie ou des blessures corporelles.

  • Page 111: En Cours D'utilisation

    1.3 En cours d'utilisation Avis Lors de la première utilisation, il est fortement recommandé de recharger la batterie au maximum (plus de 90 %) de sa capacité. Danger Toutes les bornes de la batterie doivent être déconnectées pour l'entretien. Si le système de batterie doit être déplacé ou réparé, l'alimentation doit être coupée et la batterie est complètement hors service.

  • Page 112: Il Est Interdit D'insérer Tout Objet Étranger Dans Une Partie

    Il est interdit d'insérer tout objet étranger dans une partie quelconque de la batterie. Ne placez pas les piles dans l'eau ou dans d'autres liquides. Avertissement 10) Portez des gants ESD lorsque vous manipulez l'équipement. Ne pas porter de vêtements sujets à l'électricité statique. 11) Si la batterie est stockée pendant une longue période, il est nécessaire de la charger tous les six mois, et le SOC (état de charge) ne doit pas être inférieur à...

  • Page 113: Disclaimer

    Avis 1.4 Disclaimer Le fabricant ne peut être tenu responsable d'une anomalie de fonctionnement de l'équipement, d'un dommage aux composants, d'un accident de sécurité personnelle, d'une perte matérielle ou de tout autre dommage causé par les raisons suivantes : 1) Les batteries ne sont pas chargées comme il se doit pendant le stockage, ce qui entraî...

  • Page 114: Introduction

    2. Introduction Le système de batterie PowerWalker LiFe 48-100 est un pack de batteries lithium-ion modulaire et évolutif, adapté au stockage d'énergie solaire. La batterie est légère et compacte. Le système intelligent de gestion de batterie BMS intégré peut gérer et surveiller les informations des cellules, notamment la tension, la température, le courant, etc.

  • Page 115: Caractéristiques

    2.1 Caractéristiques Non toxique, non polluant et respectueux de l'environnement.  Matériau de la cellule LiFeO4, performances de sécurité et longue  durée de vie. Fonctions de protection BMS intelligentes : surdécharge,  température élevée, surcharge, surintensité. Configuration flexible, plusieurs modules de batteries peuvent ...
  • Page 116 Boulon Supports de Plaques de d'expansion x 20 type L fixation Connecteurs de Câble RJ45 Câble RJ11 Cavalier RJ11 batterie externe BAT+ x 2, BAT- x 2 Manuel Carte de d'utilisation x 1 garantie x 1 Le module PDU peut être acheté séparément. Le contenu suivant sera inclus dans son emballage séparé...

  • Page 117: Spécifications

    2.3 Spécifications Modèle Système de batterie LiFe 48-100 Capacité 5120 Wh Technologie de la batterie Phosphate de fer et de lithium Extension de la batterie Jusqu'à 10 unités Tension nominale 51,2 VDC Capacité nominale 100 Ah Tension de décharge complète 42 VDC 150 A ;...

  • Page 118: Indicateur Et Réglage Du Produit

    2.4 Indicateur et réglage du produit LED4 LED3 LED2 LED1 Bouton de mise en marche/arrêt manuel - pour allumer ou éteindre le module de batterie. Si le module de batterie est éteint, appuyez sur le bouton et  maintenez-le enfoncé pendant 5 secondes pour allumer le module.

  • Page 119: Indicateur Led

    LED d'état de la batterie - Indique l'état du module de la batterie. Veuillez vous référer au tableau des indicateurs LED pour plus de détails. Indicateur LED: LED d'état de la État de la batterie LED du niveau de la batterie batterie Statut ALARME...

  • Page 120: Port D'extension

    Port RS485 (port de communication BMS)  Type de connecteur : RJ45  Fonction : communication entre le module batterie et le module onduleur.  Définition de la broche : Définition RS485B RS485A RS485B RS485A PrésentA PrésentB Port d'extension Type de connecteur: RJ11 ...

  • Page 121: Interrupteur D'identification

    Définition CANH CANL PrésentA PrésentB Interrupteur d'identification  Le commutateur ID indique le code d'identification unique de chaque module de batterie. Il est nécessaire d'attribuer un ID unique à chaque module de batterie pour un fonctionnement normal.  Nous pouvons configurer le code d'identification de chaque module de batterie en faisant tourner le numéro d'identification sur le commutateur d'identification.

  • Page 122: Installation

    3. Installation 3.1 Environnement d'installation Assurez-vous que l'environnement d'installation répond aux conditions suivantes :  La zone est complètement imperméable.  Le sol est plat et de niveau.  Il n'y a pas de matériaux inflammables ou explosifs à proximité. ...

  • Page 123: Montage Des Modules

    3.2 Montage des modules É tape 1 : Clipsez deux douilles SNAP dans les pieds du stand. Ensuite, fixez deux plaques de fixation sur l'alimentation du support (des deux côtés) avec huit vis. Enfin, fixez deux supports de type L sur le module de batterie (des deux côtés) avec quatre vis.
  • Page 124 (a) Utilisez une perceuse de Ø 13 mm pour percer des trous d'environ 60mm de profondeur selon la distance indiquée dans le tableau ci-dessous. Percez d'abord deux trous sur le sol, puis deux trous sur le mur. S'il y a un module de batterie supplémentaire à empiler, percez deux trous à...
  • Page 125 É tape 3 (si plus d'un module de batterie est connecté) : Pour la connexion d'un seul module de batterie, veuillez sauter cette étape ! Si plus d'un module de batterie est connecté, veuillez suivre les instructions ci-dessous : (a) Placez le module de batterie supplémentaire sur le dessus du module de batterie installé...
  • Page 126 (c) Suivez la même procédure que l'étape (b) pour fixer l'autre côté. (d) En vous référant à l'étape 2, fixez le module de batterie supérieur au mur à l'aide de deux boulons d'expansion. (e) Si d'autres modules de batterie sont installés, répétez les étapes (a) à...

  • Page 127: Configuration Du Câblage

    É tape 4 (si un module PDU optionnel est requis dans le système) : Empilez le module PDU au dessus de tous les modules de batterie. Installez deux plaques de fixation (fournies dans l'emballage du module PDU) des deux côtés des modules avec huit vis. 3.3 Configuration du câblage É...
  • Page 128 Avis Il est nécessaire d'avoir un cavalier RJ11 connecté au module de batterie simple (slave), ou au module de batterie maî tre (Master) lorsqu'il travaille en parallèle avec plusieurs modules pour un fonctionnement normal. É tape 2 (Si plusieurs modules de batterie sont en parallèle) : Insérez un câble RJ11 pour connecter le port d'extension du module de batterie maî...
  • Page 129 Attention Attention : Si plusieurs modules de batterie sont connectés pour l'extension de capacité, le module de batterie connecté directement au module de l'onduleur sera défini comme " module de batterie maî tre ". Veillez à définir le numéro d'identification du module de batterie maî tre sur "0".
  • Page 130 Attention Attention : "BAT" et "INV" sont marqués sur le câble RJ45. Assurez- vous de connecter le module de batterie et le module d'onduleur avec la bonne extrémité. Module de batterie principale...
  • Page 131 É tape 4 : Veuillez suivre les étapes ci-dessous pour préparer le câble de batterie avec les connecteurs de batterie externes fournis. La longueur du câble doit être préparée en fonction de la distance réelle entre le module batterie et le module onduleur. La taille de câble recommandée est indiquée ci-dessous : Taille du fil Câble mm2...
  • Page 132 7.8± 0.1 (d) Utilisez un câble de batterie pour connecter le module de batterie et le module d'onduleur. Assurez-vous que la polarité du module de batterie est correctement connectée. Connecteur ROUGE vers la borne positive (+) Connecteur NOIR à la borne négative (-) Si plusieurs modules de batterie sont connectés, utilisez un câble de batterie pour connecter le module de batterie principal et les autres modules de batterie un par un.

  • Page 133: Schémas De Câblage De Diverses Applications

    (e) Après avoir connecté tous les câbles, les modules de batterie sont prêts pour la sortie CC. 3.4 Schémas de câ blage de diverses applications (1) Connexion d'un module de batterie unique avec un câblage de courant de 150A maximum : (adapté...
  • Page 134 (2) Connexion de deux modules de batterie pour une plus longue durée de sauvegarde avec un câblage de courant de 150A maximum : (adapté à l'onduleur ≤ 6KW)
  • Page 135 (3) Connexion de deux modules de batterie pour un onduleur de plus grande capacité : (adapté à l'onduleur ＞ 6KW) Attention Attention: Le modulePDU est nécessaire pour combiner le courant du pack de batteries !
  • Page 136 Diagramme agrandi de la p. 27...
  • Page 137 Diagramme agrandi de la p. 27...
  • Page 138 (4) Plusieurs modules de batterie en parallèle pour un onduleur de grande capacité avec une durée de sauvegarde plus longue : (adapté à l'onduleur ＞ 6KW) Attention Attention: Le module PDU est nécessaire pour combiner le courant du pack de batteries!

  • Page 139: Mise En Marche/Arrêt Du Module De Batterie

    4. Mise en marche/arrêt du module de batterie 4.1 Mise en service du module de batterie (a) Lorsque le module de batterie est en mode d'arrêt, appuyez sur le bouton manuel ON/OFF pendant plus de 5 secondes. (b) Ou bien, il suffit d'allumer le module d'onduleur qui est déjà connecté...

  • Page 140: Résolution Des Problèmes

    5. Résolution des problèmes Utilisez le tableau ci-dessous pour résoudre les problèmes mineurs d'installation et de fonctionnement. Description de Situation Solution l'événement de défaut Vérifiez à nouveau si Bloc batterie Le cavalier RJ11 est le cavalier RJ11 est pas de sortie manquant.
  • Page 141 Description de Situation Solution l'événement de défaut Dans les packs de La batterie ne batteries parallèles, la Assurez-vous que peut pas se communication CAN est les fils de décharger perdue et un communication "déséquilibre parallèle" se sont tous bien produit sur la batterie connectés.
