This Guide may change without notice. www.ifar.ca for latest version.
Ce Guide peut faire l'objet de changement sans préavis. www.ifar.ca pour la récente version.
DESCRIPTION | DESCRIPTION
Foot Brake | Frein (pied) Signal
Tachometer
Trunk Release | Valise
Hand Brake | Frein à Main Signal
Hood Status | Capot Statuts
See configuration
See configuration
See configuration
See configuration
See configuration
Copyright © 2012,
FORTIN AUTO RADIO INC
TOUS DROITS RÉSERVÉS
KIA RIO - PUSH-TO-START
VEHICLES EQUIPPED WITH
Some vehicles must be UNLOCKED to disarm the OEM alarm
before remote start.
Enable option #12 using the FlashLink Manager.
When this option is enabled the module will automatically
UNLOCK before remote start and LOCK after the vehicle has
remote started.
All manuals and user guides at all-guides.com
Black | Noir
Pink | Rose
Yellow/Black | Jaune/Noir
Brown/White | Brun/Blanc
Pink/Black | Rose/Noir
Purple/Yellow | Mauve/Jaune
Green/White | Vert/Blanc
Green/Red | Vert/Rouge
White/Black | Blanc/Noir
Lt. Blue | Bleu Pâle
AN
OEM ALARM
LED | DEL
Blue | Bleu
Yellow | Jaune
Red | Rouge
Red | Rouge
Black | Noir
Blue | Bleu
White | Blanc

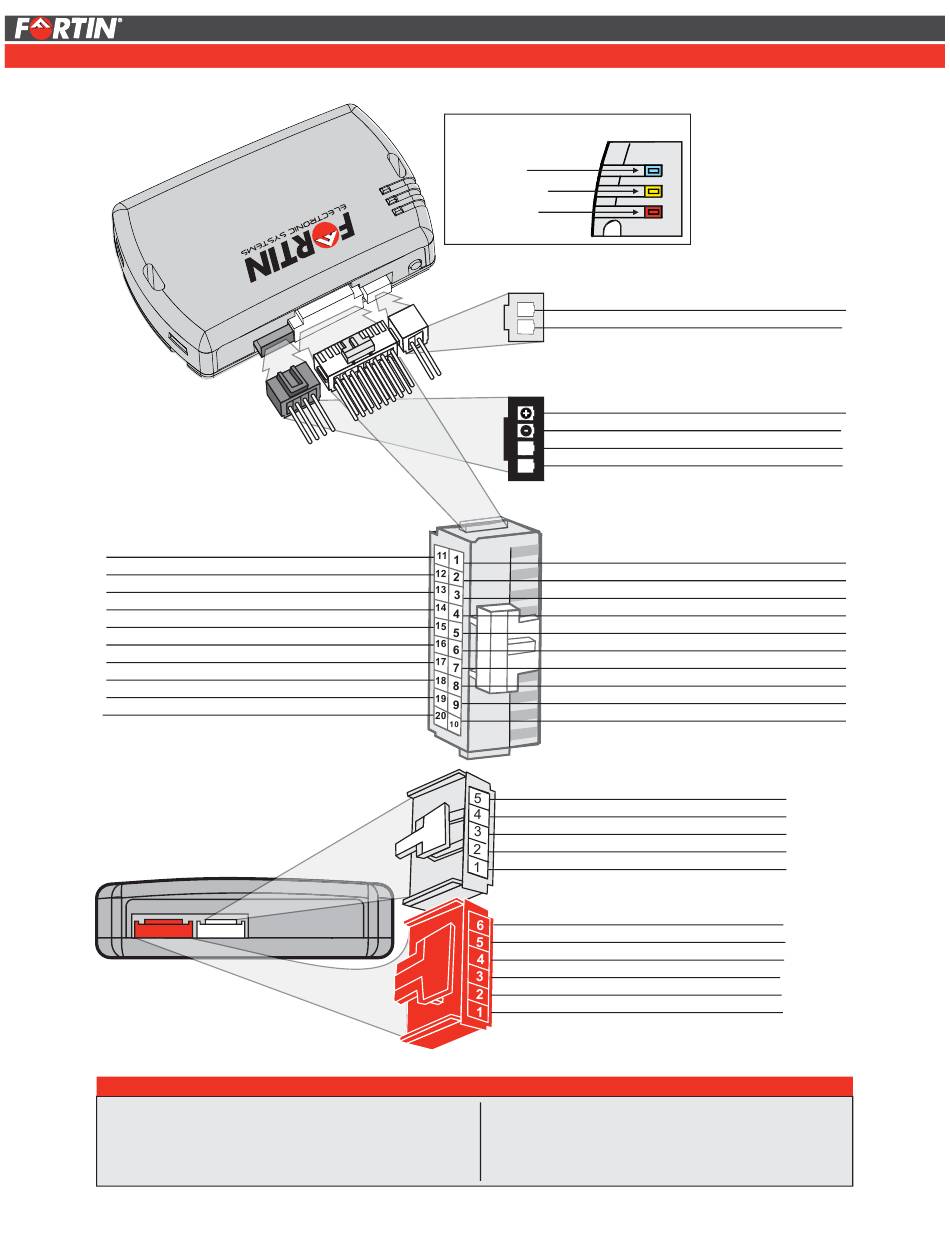

MAIN HARNESS | HARNAIS PRINCIPAL
Yellow | Jaune
Purple | Mauve
Purple/White | Mauve/Blanc
Green | Vert
White | Blanc
Orange
Orange/Black | Orange/Noir
Dk. Blue | Bleu foncé
Red/Blue | Rouge/Bleu
Lt. Blue/Black | Bleu Pâle/Noir
5 PIN CONNECTOR:
CAN-BUS
Brown | Brun
Gray/Black | Gris/Noir
Gray | Gris
Orange/Brown | Orange/Brun
Orange/Green | Orange/Vert
6 PIN CONNECTOR:
RELAY | RELAIS
White/Red | Blanc/Rouge
White/Blue | Blanc/Bleu
White/Green | Blanc/Vert
Yellow/Red | Jaune/Rouge
Yellow/Blue | Jaune/Bleu
Yellow/Green | Jaune/Vert
VÉHICULES ÉQUIPPÉS D'UNE ALARME D'ORIGINE
Certains véhicules doivent être DÉVERROUILLÉS avant le
démarrage à distance pour désarmer l'alarme d'origine.
A c t i v e z l ' o p t i o n # 1 2 a v e c l e F l a s h L i n k M a n a g e r.
Lorsque cette option est activée, le module déverrouille
automatiquement avant le démarrage à distance et reverrouille
après que le véhicule a démarré à distance.
E
2 PIN CONNECTOR:
TB CONTROL
(WHITE | BLANC)
B
4 PIN CONNECTOR:
DATA-LINK
(BLACK | NOIR)
12V Battery (+) | 12V Batterie (+)
Ground (-) | Masse (-)
DATA
DATA
A
20 PIN CONNECTOR:
(WHITE|BLANC)
See configuration
Lock | Verrouille
Unlock | Déverrouille
Door Status | Statuts Portes
Trunk Status | Statuts Valise
AUX 1
AUX 2
GWR (Ground While Running)
See configuration
See configuration
(WHITE | BLANC)
CAN 1 WIRE (SW)
C
CAN 2 LOW
CAN 2 HIGH
CAN 1 LOW
CAN 1 HIGH
(RED | ROUGE)
COMM2
NO2
D
NC2
COMM1
NO1
NC1
