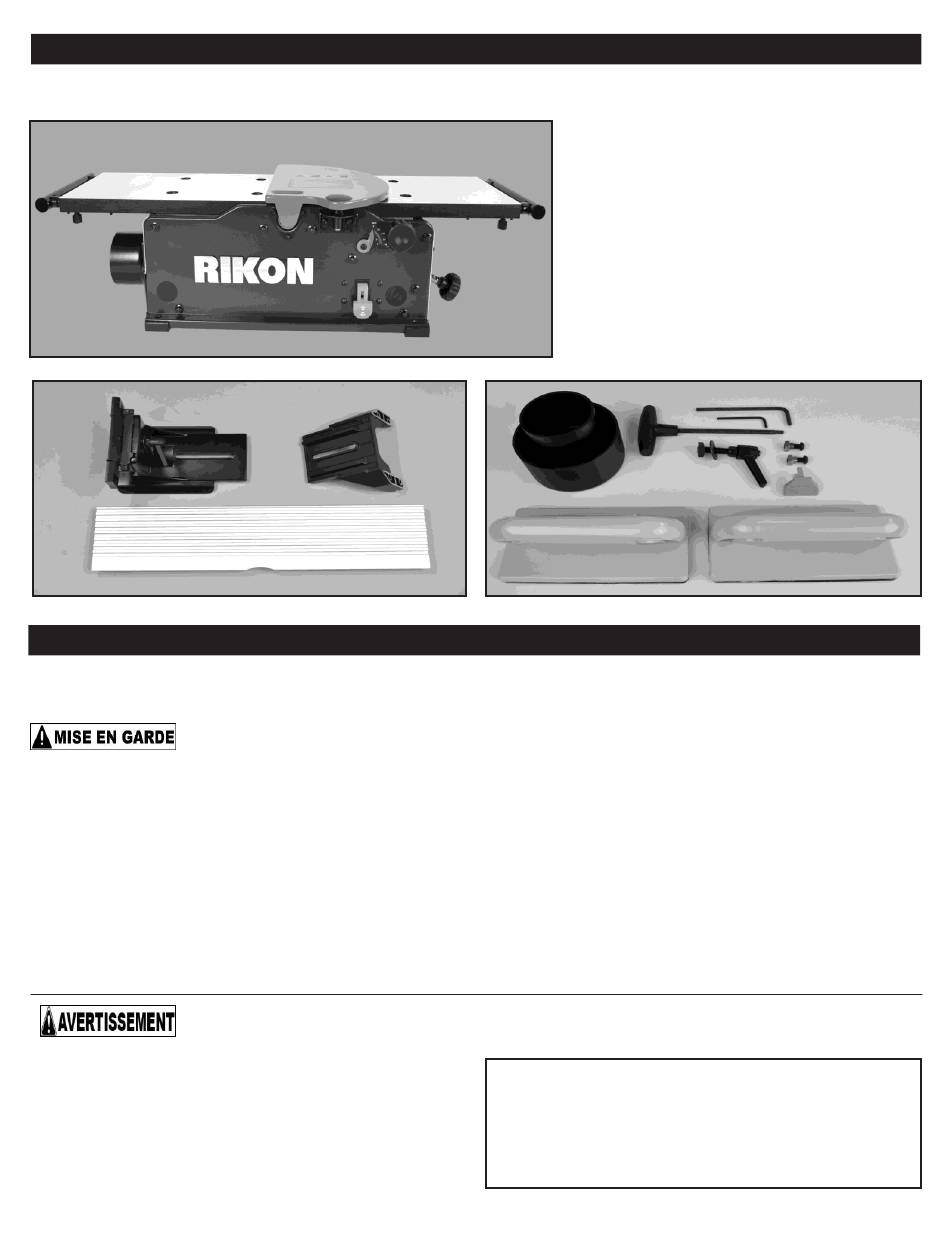

LISTE DES PIÈCES EN VRAC
A
B
C
DÉMÉNAGEMENT ET INSTALLATION DE LA
DÉGAUCHISSEUSE
Lorsque vous déplacez la
dégauchisseuse, soulevez l'unité en saisissant les
extrémités du boîtier sous les tables de la machine. Évitez
d'utiliser les tables d'entrée et de sortie, car elles sont
réglées en usine et ne doivent pas être dérangées. NE
transportez pas et ne déplacez pas la machine en utilisant
la clôture, le garde de sécurité, le collecteur de poussière
ou les volants.
1. La machine doit être fermement boulonnée à un support ou
un établi pour éviter tout mouvement de la machine pendant
l'utilisation. La base de l'articulation a des trous dans chacun des
quatre coins à cette fin (le matériel n'est pas inclus).
LA MACHINE NE DOIT PAS ÊTRE BRANCHÉE ET L'INTERRUPTEUR ÉLECTRIQUE DOIT
ÊTRE EN POSITION ''EN CONGÉ'' JUSQU'À CE QUE LE MONTAGE SOIT COMPLÈTE.
ote: L'jointure 20-800H nécessite un assemblage minimal,
N
et donc la machine peut être montée sur un stand, un établi,
ou sur un morceau de contreplaqué pour la portabilité et le
stockage avant l'assemblage des pièces commence.
CONTENU DE PAQUET
D
INSTALLATION
2. Pour la portabilité et le serrage sécurisé de la
dégauchisseuse sur un établi, la machine peut d'abord être
boulonnée en permanence à un morceau de contreplaqué.
Ensuite, la dégauchisseuse peut être positionnée sur votre établi
ou sur une autre surface solide, et le contreplaqué peut être serré
en place pour la sécuriser. Après utilisation, le contreplaqué peut
être desserré et la dégauchisseuse stockée pour une utilisation
ultérieure.
3. Positionnez la machine sur un établi solide et plan qui se
trouve dans une zone suffisamment large devant et derrière la
dégauchisseuse pour le déplacement du bois à broyer. Alignez la
machine de sorte que, lors de l'utilisation, les retours en arrière ne
fassent pas face aux allées, aux entrées de porte ou à d'autres
zones de travail dans lesquelles des passants pourraient se
trouver. Ne placez pas et n'utilisez pas la machine dans des
conditions humides ou mouillées.
8
A.
Assemblée de Menuisier
B.
Assemblage du support de glissière de clôture
C.
Clôture
D.
Support de clôture
E.
Adaptateur d'aspirateur 4" à 2-1/2" et 2-1/4"
F.
Blocs de poussée (2)
G.
Clés hexagonales - 2.5mm et 4mm
H.
Chauffeur à vis T25
I.
Poignée de levier, laveuse
J.
Clôture tête hexagonale et écrous carrés (2)
K.
Interrupteur SUR /
sécurité
L.
Manuel (non montré)
E
F
OUTILS NÉCESSAIRES à
L'ASSEMBLAGE
Tournevis Cruciforme
4mm, 10mm, 11mm ou une clé réglable
et
écrou carré
Verrouillage clé de
EN CONGÉ
G
H
J
I
K
