INSTALLATION :
INSTALLATION :
Fixation au mur :
Fixation au mur :
Pour une fixation murale avec une distance de 10 cm au dessus du sol
Pour une fixation murale avec une distance de 10 cm au dessus du sol
(hauteur d'installation recommandée de 8 à 15 cm au-dessus du sol) :
(hauteur d'installation recommandée de 8 à 15 cm au-dessus du sol) :
-1- utilisez les crochets fournie avec le radiateur.
-1- utilisez les crochets fournie avec le radiateur.
-2- selon les indications ci-dessous, percez des trous dans le mur destiné
-2- selon les indications ci-dessous, percez des trous dans le mur destiné
à supporter le radiateur, et utiliser en fonction du matériaux du mur
à supporter le radiateur, et utiliser en fonction du matériaux du mur
(brique, placo, béton...) les chevilles et vis appropriées (une vis par
(brique, placo, béton...) les chevilles et vis appropriées (une vis par
rainure d'équerre ) (ces vis et chevilles ne sont pas fournies avec votre
rainure d'équerre ) (ces vis et chevilles ne sont pas fournies avec votre
radiateur).
radiateur).
fig. A
fig. A
1
1
2
2
Passage pour maintenir
le câble d'alimentation
et éviter qu'il ne traîne
par terre
3
3
crochet droit
crochet droit
PERCAGE DES TROUS POUR FIXATION DES CROCHETS AVEC RADIATEURS A 10 CM DU SOL :
PERCAGE DES TROUS POUR FIXATION DES CROCHETS AVEC RADIATEURS A 10 CM DU SOL :
pour une installation des radiateurs à une hauteur supèrieure ajouter autant de cm aux points 1,2,3, que de cm au-delà de 10 cm.
pour une installation des radiateurs à une hauteur supèrieure ajouter autant de cm aux points 1,2,3, que de cm au-delà de 10 cm.
HAUTEUR DES CROCHETS
HAUTEUR DES CROCHETS
MODELES MDC500.ECODETECT-1000-1500-2000
MODELES MDC500.ECODETECT-1000-1500-2000
points
points
1
1
2
2
3
3
Raccordement au réseau électrique :
Raccordement au réseau électrique :
Que l'installation soit réalisée par vous même ou un
Que l'installation soit réalisée par vous même ou un
professionnel, lors de l'installation ou de la manipulation
professionnel, lors de l'installation ou de la manipulation
de vos radiateurs, assurez vous toujours que le courant
de vos radiateurs, assurez vous toujours que le courant
Respectez les normes en vigueur pour le raccordement de votre radiateur
Respectez les normes en vigueur pour le raccordement de votre radiateur
au réseau électrique.
au réseau électrique.
Branchement sur réseau électrique 230-240 V ~ monophasé par
Branchement sur réseau électrique 230-240 V ~ monophasé par
l'intermédiaire d'un boîtier fixe (encastré ou non) et de câbles électriques
l'intermédiaire d'un boîtier fixe (encastré ou non) et de câbles électriques
de section appropriée.
de section appropriée.
Le fil phase (marron), le fil neutre (bleu) et le fil de terre de protection (jaune
Le fil phase (marron), le fil neutre (bleu) et le fil de terre de protection (jaune
et vert) du cordon d'alimentation du radiateur doivent être raccordés aux
et vert) du cordon d'alimentation du radiateur doivent être raccordés aux
fils correspondants de même couleur du réseau électrique.
fils correspondants de même couleur du réseau électrique.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques,
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques,
sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont
sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont
pu bénéficier, par l'intermédiaire d'une personnes responsable de leur sécurité, d'une surveillance ou d'instructions
pu bénéficier, par l'intermédiaire d'une personnes responsable de leur sécurité, d'une surveillance ou d'instructions
préalables concernant l'utilisation de l'appareil (NF EN 60335-1/A2). Il convient de surveiller les enfants pour
préalables concernant l'utilisation de l'appareil (NF EN 60335-1/A2). Il convient de surveiller les enfants pour
s'assurer qu'ils ne jouent pas avec l'appareil.
s'assurer qu'ils ne jouent pas avec l'appareil.
Passage pour maintenir
le câble d'alimentation
et éviter qu'il ne traîne
par terre
écartement entre crochets d.
hauteur du sol
hauteur du sol
57 cm
57 cm
47 cm
47 cm
15.5 cm
15.5 cm

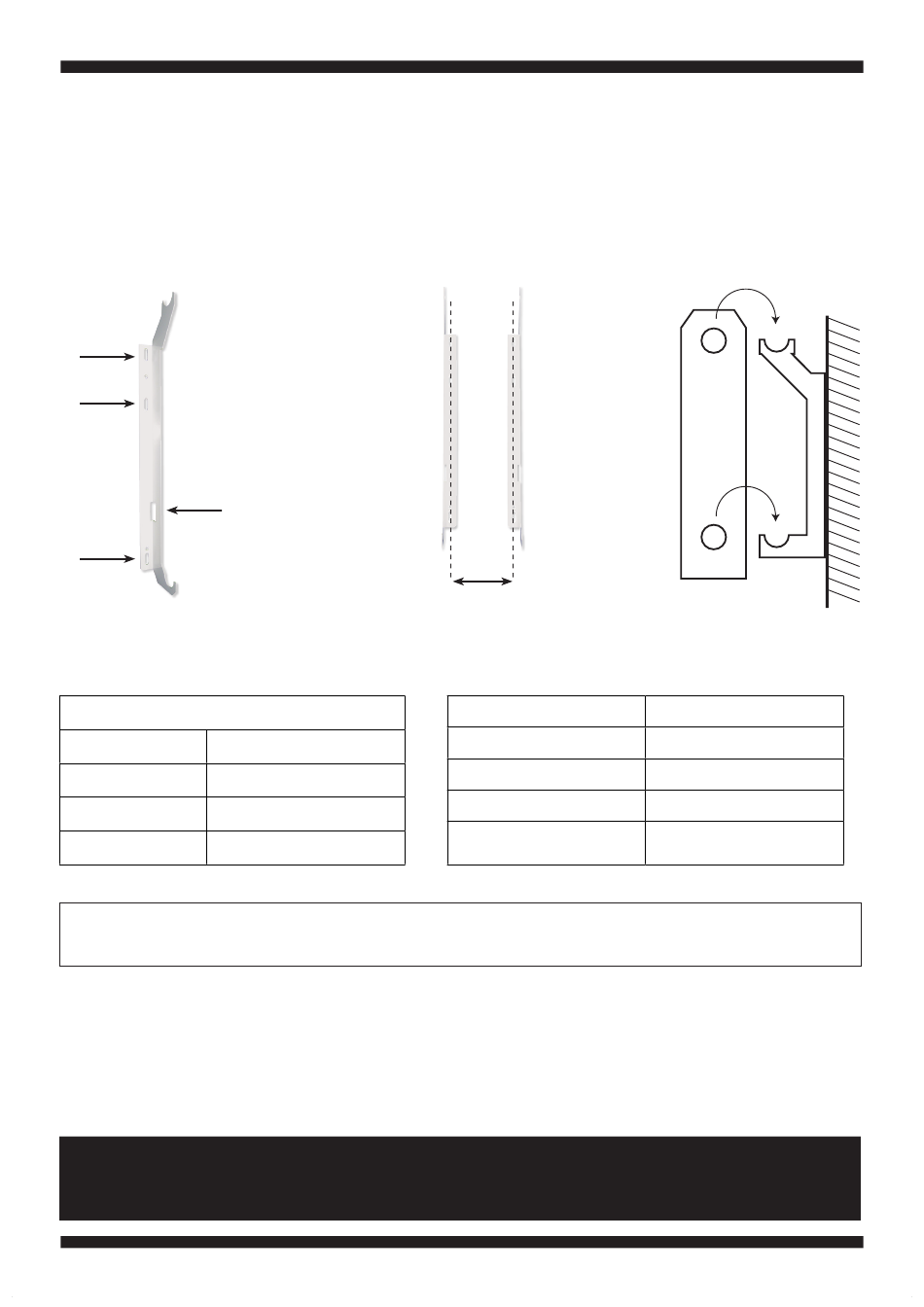

-3- fixer les crochets au mur selon les instructions fig. A et fig. B.
-3- fixer les crochets au mur selon les instructions fig. A et fig. B.
-4- une fois le radiateur raccordé au réseau électrique (cf. § raccordement
-4- une fois le radiateur raccordé au réseau électrique (cf. § raccordement
au réseau électrique), enfiler les crochets par les rainures arrière du
au réseau électrique), enfiler les crochets par les rainures arrière du
radiateur en le rapprochant du mur et déposer lentement le radiateur
radiateur en le rapprochant du mur et déposer lentement le radiateur
sur les crochets fixées au mur (cf. fig. C).
sur les crochets fixées au mur (cf. fig. C).
fig. B
fig. B
d
d
écartement entre crochets d.
ESPACEMENT DES CROCHETS
ESPACEMENT DES CROCHETS
MODELE
MODELE
MDC500.ECODETECT
MDC500.ECODETECT
MDC1000.ECODETECT
MDC1000.ECODETECT
MDC1500.ECODETECT
MDC1500.ECODETECT
MDC2000.ECODETECT
MDC2000.ECODETECT
électrique est bien coupé et que votre appareil n'est pas
électrique est bien coupé et que votre appareil n'est pas
sous tension, ni alimenté en électricité.
sous tension, ni alimenté en électricité.
Appareil électrique de classe I à relier à la terre (fil jaune et vert).
Appareil électrique de classe I à relier à la terre (fil jaune et vert).
Votre radiateur MDC ECODETECT peut fonctionner de manière
Votre radiateur MDC ECODETECT peut fonctionner de manière
autonome grâce à sa régulation programmable intégrée ou bien être
autonome grâce à sa régulation programmable intégrée ou bien être
relié à une centrale de programmation par fil pilote (fil noir à l'extrémité
relié à une centrale de programmation par fil pilote (fil noir à l'extrémité
du cordon d'alimentation repéré grâce à une étiquette FIL PILOTE).
du cordon d'alimentation repéré grâce à une étiquette FIL PILOTE).
- 2 -
- 2 -
fig. C
fig. C
Mur
Mur
d
d
5.5 cm
5.5 cm
21.5 cm
21.5 cm
45.5 cm
45.5 cm
61.5 cm
61.5 cm
