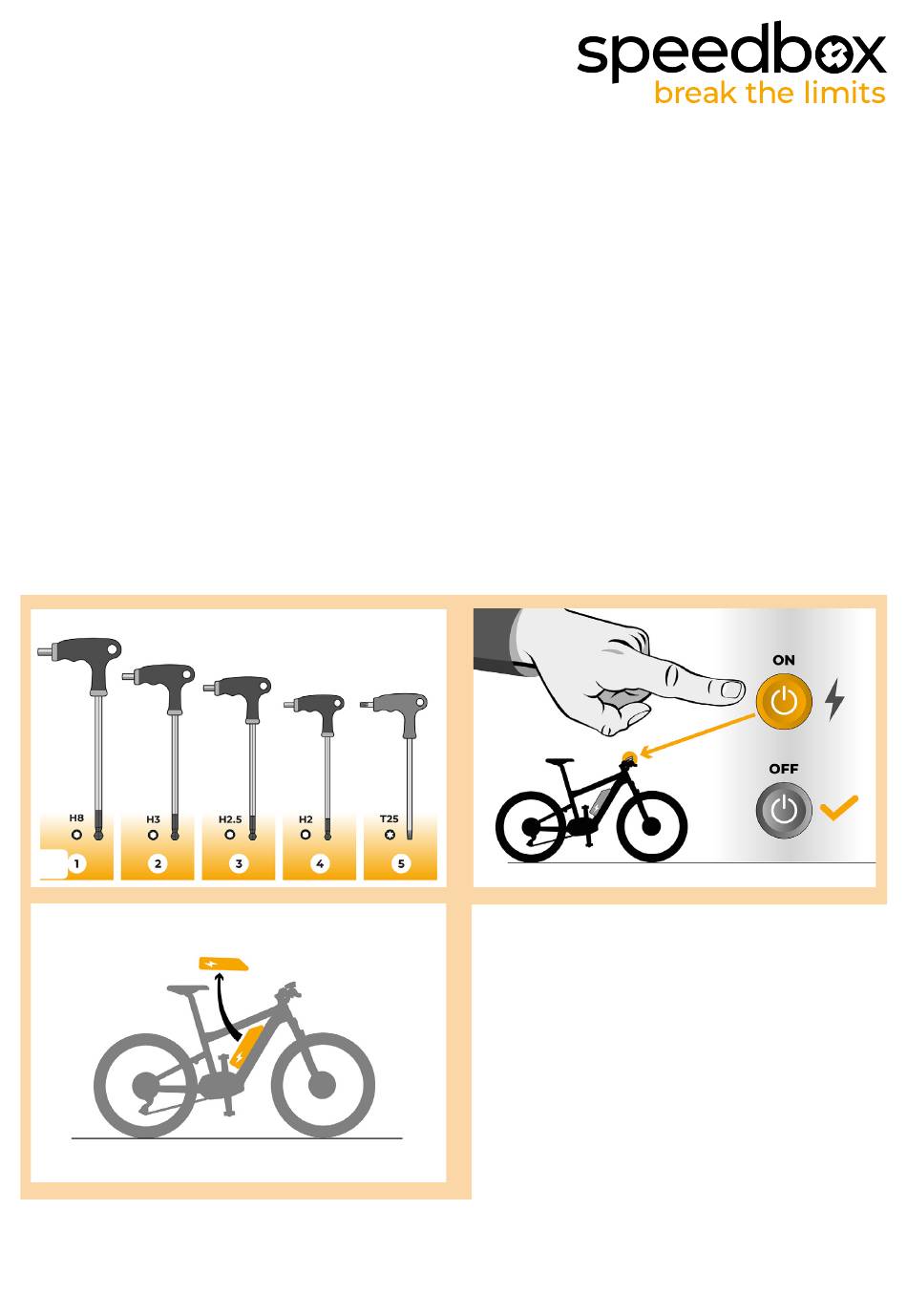

SpeedBox 3.1 pour Ginat
ÉTAPE 1: Préparation de ľ installation
A.
Préparez vous les outils suivants:
1. La clé allen H8
2. La clé allen H3
3. La clé allen H2.5
4. La clé allen H2
5. Le tournevis Torx T25
B.
Éteignez le vélo électrique.
C.
Débranchez la batterie du vélo électrique conformément au mode d'emploi du fabricant.
A.
C.
B.
1.

Publicité

loading

Manuels Connexes pour SpeedBox 3.1

Sommaire des Matières pour SpeedBox 3.1

  • Page 1 SpeedBox 3.1 pour Ginat ÉTAPE 1: Préparation de ľ installation Préparez vous les outils suivants: 1. La clé allen H8 2. La clé allen H3 3. La clé allen H2.5 4. La clé allen H2 5. Le tournevis Torx T25 Éteignez le vélo électrique.
  • Page 2 ÉTAPE 2: Demontage des manivelles Retirez la vis de verrouillage de la manivelle gauche en utilisant la clé allen H8. Si la vis de sûreté n’est pas auto-rétractable, il faut utiliser l’extracteur de manivelle, à voir Le Mode d‘emploi sur notre site. Retirez les manivelles de ľaxe central du moteur.
  • Page 3 ÉTAPE 3: Demontage du couvercle À l‘aide de la clé allen H2.5, dévissez les 4 vis qui maintiennent le couvercle inférieur du moteur. Enlevez le couvercle du moteur. Dévissez 3 vis maintenant le couvercle latéral du moteur avec les clés allen H3, H2.5, H2. Enlevez le couvercle latéral du moteur.
  • Page 4 ÉTAPE 4: Débrancher les connecteurs du moteur Débranchez le connecteur du câble de vitesse. De la même manière débranchez du moteur le connecteur de l’écran.
  • Page 5 ÉTAPE 5: Installation de la SpeedBox Branchez la SpeedBox dans les connecteurs du vélo débranchés (l‘Étape 4). Assurez-vous que les verrous des connecteurs sont bien à sa place. Avant de remettre en place le couvercle du moteur, vérifiez que l‘installation de la...
  • Page 6 ÉTAPE 6: Assemblage du couvercle du moteur Entassez la SpeedBox et tous les connecteurs et câbles dans l‘espace libre sous le couvercle latéral du moteur. Remettez en place le couvercle latéral du moteur (1.) et fixez-le avec 3 vis à l‘aide de clés allen H3, H2.5, H2 (2.).
  • Page 7 ÉTAPE 7: Assemblage des manivelles Remettez les manivelles sur ľaxe central du vélo électrique. Vissez la vis de verrouillage de manivelle et serrez-la avec une clé allen H8.
  • Page 8 Rebranchez la batterie au vélo. Allumez le vélo électrique. Pour allumer/éteindre la SpeedBox, activez brièvement la fonction WALK ou basculez entre deux modes d‘assistance (+ - + -). Tournez la roue arrière à fin de vous assurer que la vitesse s‘affiche à l’écran.
  • Page 9 5 km/h. La dernière limite affichée sera enregistrée après 5 secondes ďinactivité. www.speedbox-tuning.fr Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
