Tableau 6 Tableau de câblage des zones du DTC-300A
Calibre des fils
AWG
22
20
18
16
14
12
i
La résistance maximale de la boucle ne doit pas dépasser 100 ohms.
Note:
Capacité maximale de 0,5 μF au total sur chaque zone.
Câblage de la sortie de dérangement
5.3
La sortie de dérangement est câblée à une zone de surveillance de dérangement d'alarme
incendie uniquement. Ceci est fait pour surveiller le DTC-300A. La résistance E.O.L. requise
pour cette zone doit être placée sur les bornes marquées E.O.L. en dessous de la sortie de
dérangement. La valeur de la résistance E.O.L. dépend du FACP utilisé. Pour le FACP
Mircom, utilisez 3K9 ohms. Les bornes de sortie de dérangement sont des contacts secs.
Utilisez JW4 pour sélectionner soit normalement fermé (épingles 1 et 2), soit normalement
ouvert (épingles 2 et 3).
Zone de
turbulences

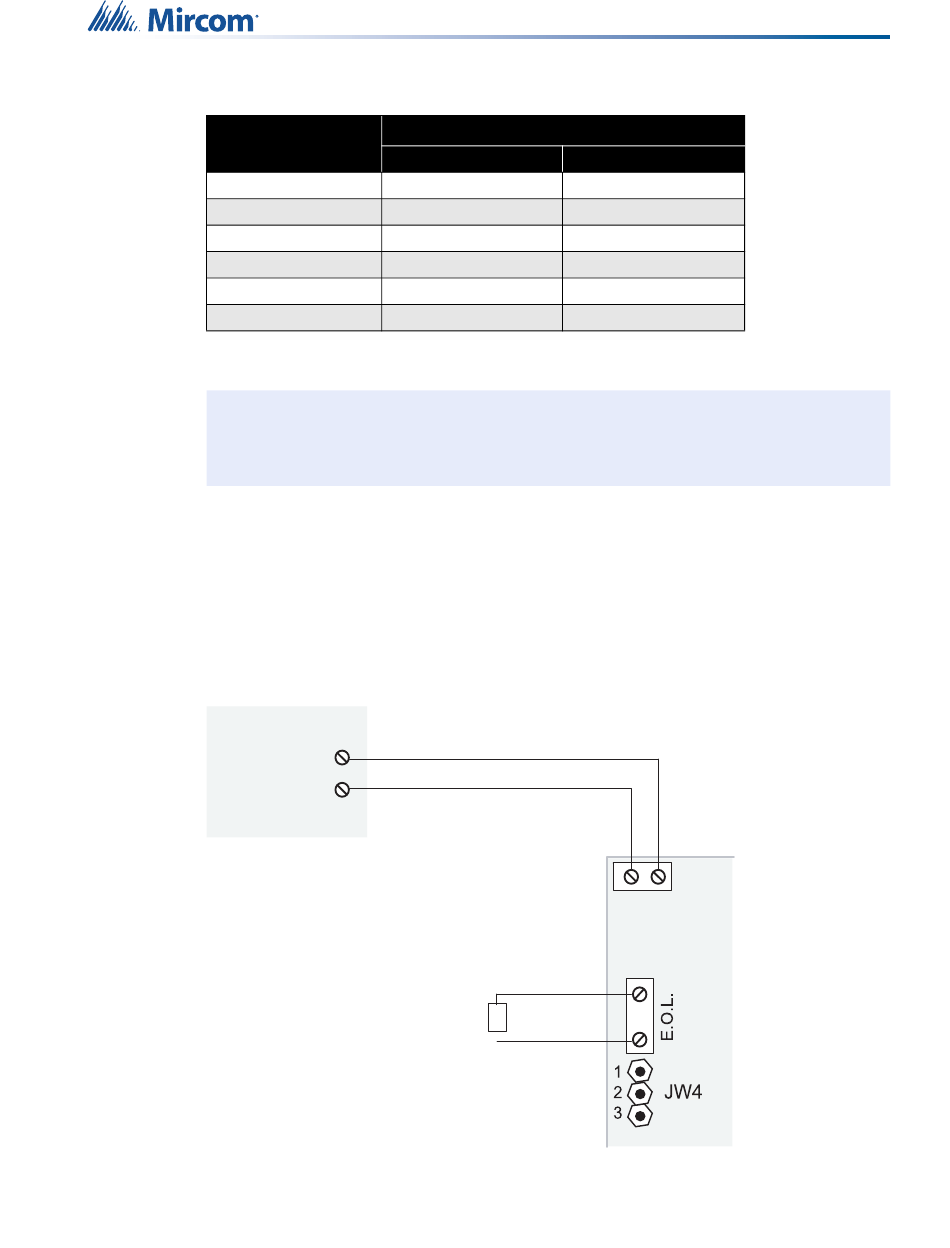

Câblage de la sortie de dérangement DTC-300A.
Figure 5
Longueur maximale du câblage jusqu'au dernier appareil
Pieds
2990
4760
7560
12000
19000
30400
Référez-vous au manuel du panneau d'alarme
incendie pour les exigences de câblage.
Note :
Utilisez un conduit entre le
DTC-300A et le panneau
d'alarme incendie.
E.O.L. (3K9
ohms pour le
panneau
d'alarme
incendie Mircom)
Mètres
910
1450
2300
3600
5800
9200
SORTIE DE
TROUBLE
Câblage de terrain
13
