Montageanleitung / Assembly instruction / Notice de montage
ECO Touchbar EPN 2000 III
für Holz - und Stahltüren nach EN 1125 : 2008 mit Langschildschutzbeschlag
for wooden doors and steel doors acc. EN 1125 : 2008 with security handle set on long plate
pour portes métalliques tolées en bois selon EN 1125 : 2008 avec garnitures de sécurité sur plaques longues

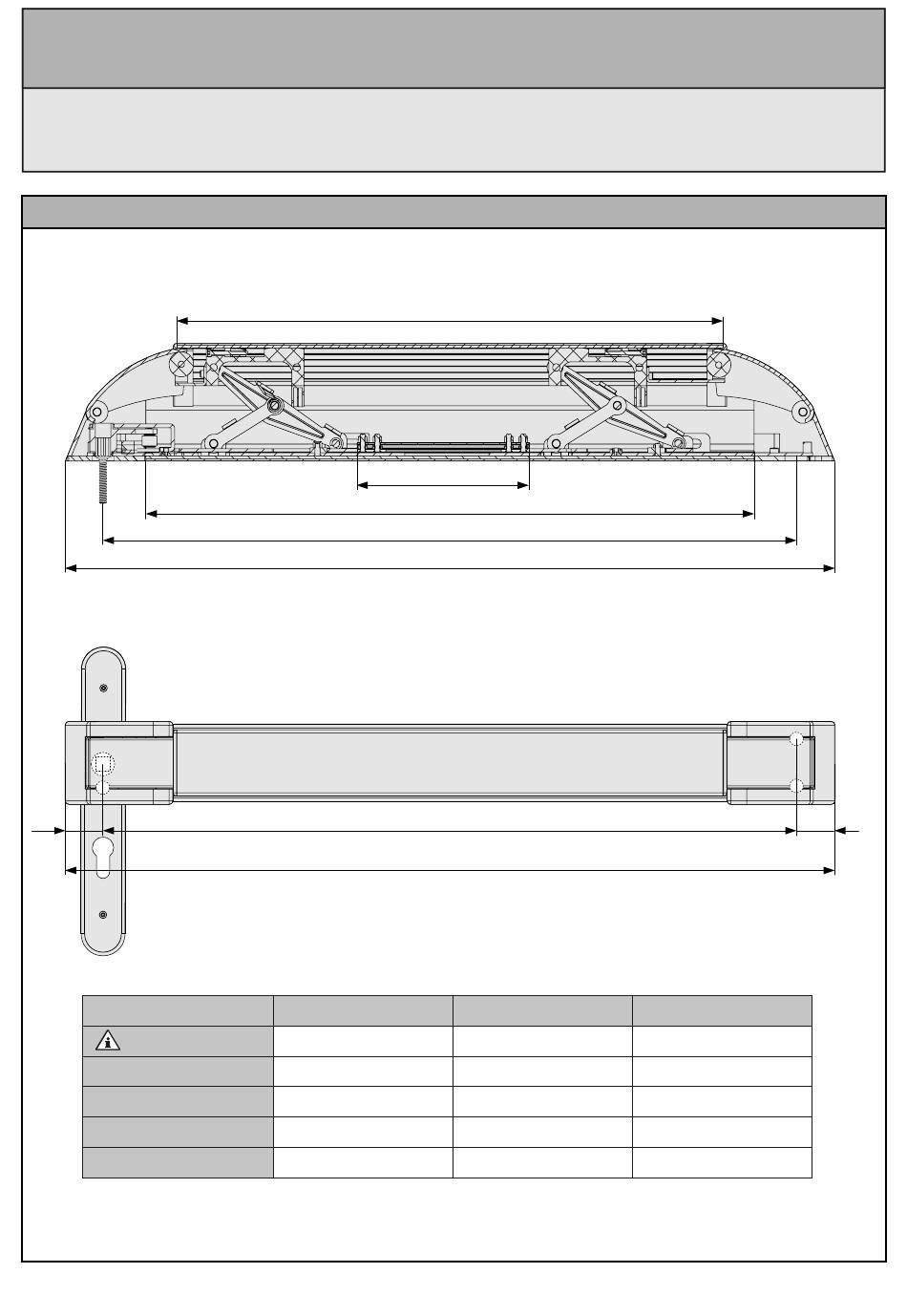

Technische Information / Technical information / Informations techniques
31
[mm]
BA = min 500
L = BA + 62
G = BA - 70
D = BA - 121
V = BA - 427
Abkürzungen
Befestigungsabstand
Länge
+ 1mm
Grundplatte
- 0mm
+ 0mm
Druckplatte
- 1mm
+ 0mm
Verbindungsstange
- 1mm
D
V
G
BA
L
BA
L
Abbrevations
Fixing distance
Length
Base plate
Push plate
Connection rod
31
Abrévations
Entr'axe de fixation
Longueur
Plaque de base
Barre de poussée
Barre de liaison
5/19
