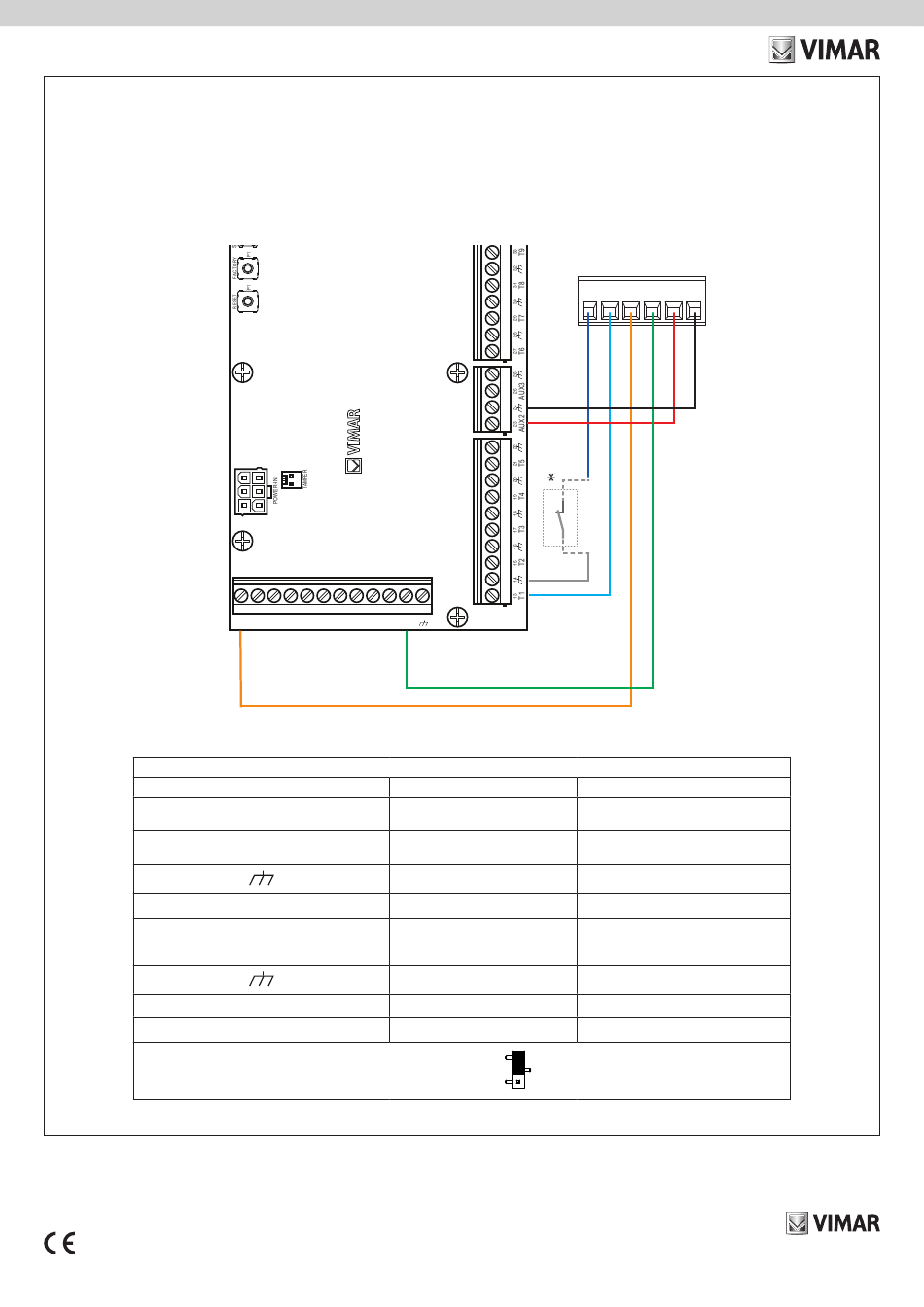

2. Branchement avec la centrale (art. 03800, 03801 ou 03802) ; connexion de la sortie Effraction (anti-sabotage) de la sirène en série avec d'autres anti-sa-
botages de type contact simple NF
La sortie sirènes associée à la borne NO de la centrale doit être configurée comme par défaut, à savoir avec CAUSE D'ACTIVATION (ALARME INTRUSION – INTRUSION/SABOTAGE/
SABOTAGE SYSTÈME/PANIQUE – SECTEUR 1).
La sortie AUX de la centrale doit être configurée avec CONTACT – NF (normalement fermé) avec CAUSE D'ACTIVATION (STATUT SECTEURS – INSÉRÉ – SECTEUR 1).
La sortie AUX2 de la centrale doit être configurée avec CONTACT – NF (normalement fermé) sans aucune cause d'activation associée.
L'entrée T1 de la centrale doit être configurée comme TYPE DE ZONE – EFFRACTION avec ÉQUILIBRAGE – SIMPLE ÉQUILIBRAGE EOL - 3k3.
Borne sur la centrale
État inséré/désinséré - On/Off
(ceci est un exemple, possibilité d'utiliser n'importe quelle
* Autres anti-sabotages avec contact NF
30526-XX496 01 2302
03800
03801
03802
1
2
3
4
5
6
7
8
9
10
11
NO
NC
COM
+OC
OC1
OC2
+
D
S
-
AUX
AUX
NO
État alarme
AUX3
T1
borne T)
Aucun
AUX2
Cavalier D fermé sur 1 et 2
30526-20496-19496-14496
T
12
Raccordement bornes
Borne sirène d'intérieur
SET
INT
-
SET
T
T
+
+ –
T INT SET
Autre dispositif avec anti-sabotage NF
Anti-sabotage
Anti-sabotage
36063 Marostica VI - Italy
Viale Vicenza, 14
www.vimar.com
