CONNEXION DE LA LIGNE SIGNAL :

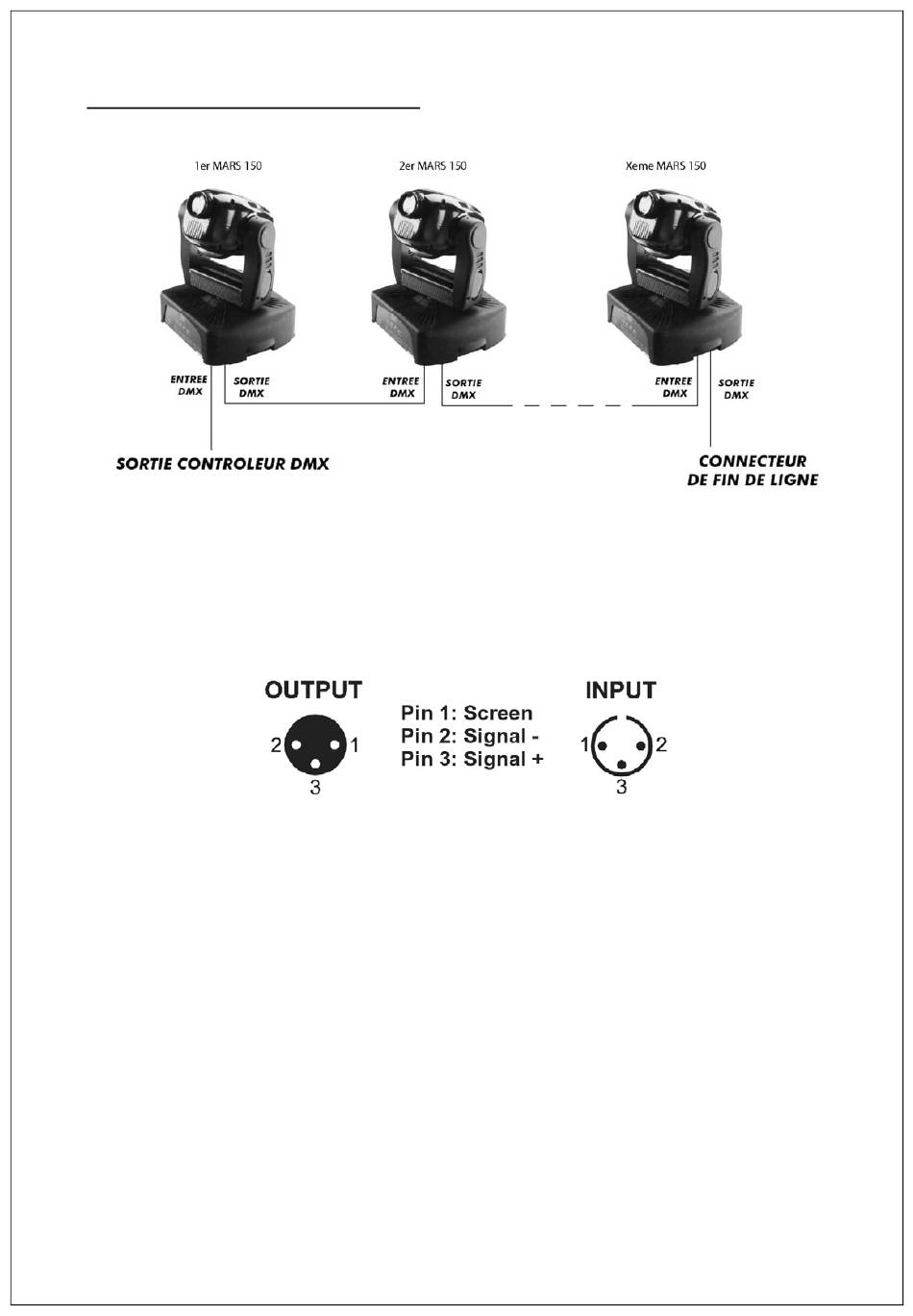

Connectez la sortie de votre console DMX sur l'entrée IN de votre MARS 150. Si vous voulez en connectez plusieurs ( afin d'en
contrôler plusieurs avec une seule console ), connectez la sortie OUT à l'entrée IN de votre deuxième MARS 150. Reproduisez
cette connexion pour les autres MARS 150. ( vois dessin ci dessus )
RAPPEL : En sortie du dernier MARS 150, reliez la patte 2 et la patte 3 de la prise XLR en utilisant une résistance de 120
Ohms. Cela peut éviter un phénomène de clignotement du signal DMX pendant la transmission. ( sur la plupart des MARS 150,
l'entrée et la sortie sont en connecteurs XLR 3 broches. Dans ce cas là, utilisez un câble XLR – XLR normal )
Sur un modèle de MARS 150, on utilise une prise XLR 5 broches. Si votre console utilise une prise XLR 3 broches, vous devez
alors modifier votre câble. Pour cela, aidez vous du schéma suivant :
