Instructions d'utilisation
Instructions d'utilisation
MOTOmed
muvi
® ®

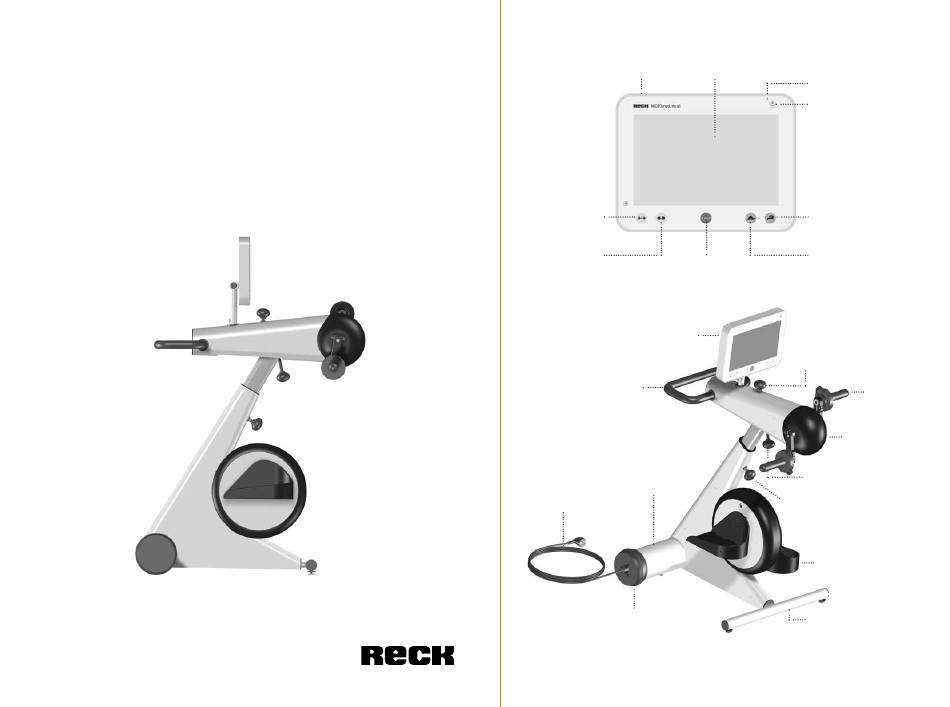

Dispositif de commande
Diminution
de la résistance
Augmentation
de la résistance
Câble du secteur
Medizintechnik
Ecran tactile
Bouton stop
Dispositif de commande
Poignée
Grand pied
Roues de transport
Affichage LED
Bouton
marche/arrêt
Accélération de la
vitesse du moteur
Diminution de la
vitesse du moteur
Ajustement horizontal
Poignée
Entraîneur de bras
Molette pour pivoter
Ajustement de la hauteur
Semelles de sécurité
pour les pieds
Petit pied
