NOTICE DE MONTAGE
Pompe à chaleur eau glycolée, série Basic Comfort
10
Raccordements
10.1
Raccordement électrique de la pompe à chaleur
DANGER
Raccordements électriquesà la pompe à chaleur
Désignation
Alimentation électrique 400
Alimentation électrique 230 V
Tab. 12: Raccordements électriques
Raccordements électriquesà la pompe à chaleur (monophasé)
Désignation
Alimentation électrique 230 V
Alimentation électrique 230 V
Tab. 13: Raccordements électriques (monophasé)
Les câbles électriques doivent être tirés à l'arrière de la pompe à chaleur par les presse-étoupes
(Fig. 12) prévus à cet effet et raccordés à la pompe à chaleur dans le boîtier de raccordement
électrique.

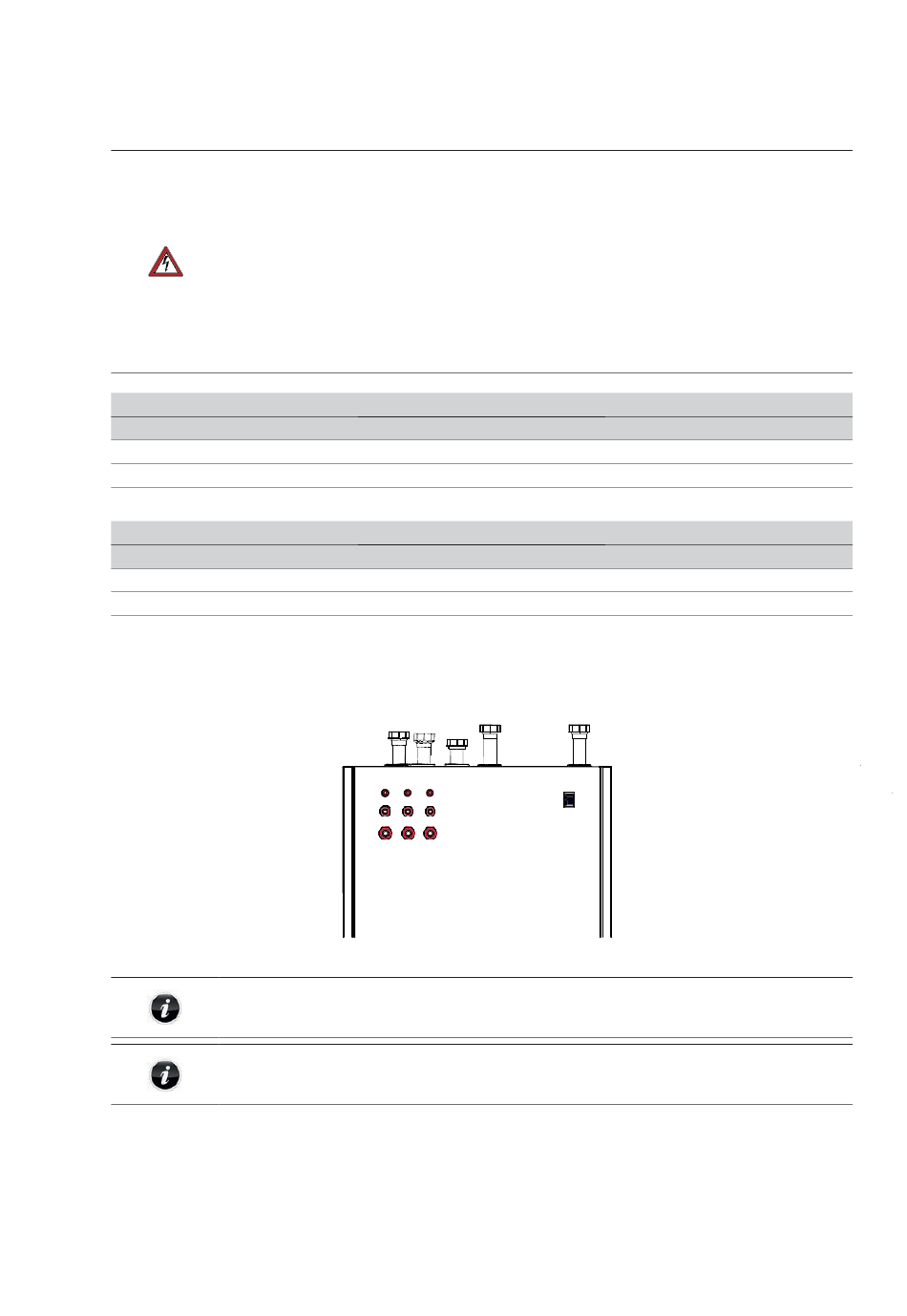

Fig. 12: Presse-étoupes à l'arrière de la pompe à chaleur
Vous trouverez des informations détaillées concernant les raccordements
électriques dans les schémas des connexions.
Le choix des sections de câbles revient à l'installateur électricien. Celles-ci
doivent être dimensionnées conformément aux directives nationales.
24
Pièces sous tension dans la pompe à chaleur
Danger de mort par électrocution!
Tous les travaux électriques doivent être effectués uniquement
X
hors tension et par des électriciens formés et habilités!
Mettre hors tension à l'aide du disjoncteur dans le boîtier à fusibles
X
et protéger contre toute remise en marche intempestive!
Respecter les normes VDE, EN et CEI correspondantes!
X
Respecter les conditions de raccordement de l'entreprise
X
d'approvisionnement en énergie!
Raccorder l'appareil conformément au schéma des connexions!
X
Section des bornes
2
Borne 4 mm
2
Borne 1,5 mm
Section des bornes
2
Borne 4 mm
2
Borne 1,5 mm
23.04.2019
Interface
Bornes serre-fils – boîtier à fusibles
Bornes serre-fils – boîtier à fusibles
Interface
Bornes serre-fils – boîtier à fusibles
Bornes serre-fils – boîtier à fusibles
Version 2.1
