Le Câble BUS CAN
Le câble BUS CAN doit être conforme au standard Honeywell SDS.
Le tableau qui suit indique quelques types de câbles BUS CAN, regroupés en fonction de
la distance maximale couverte par chaque type.

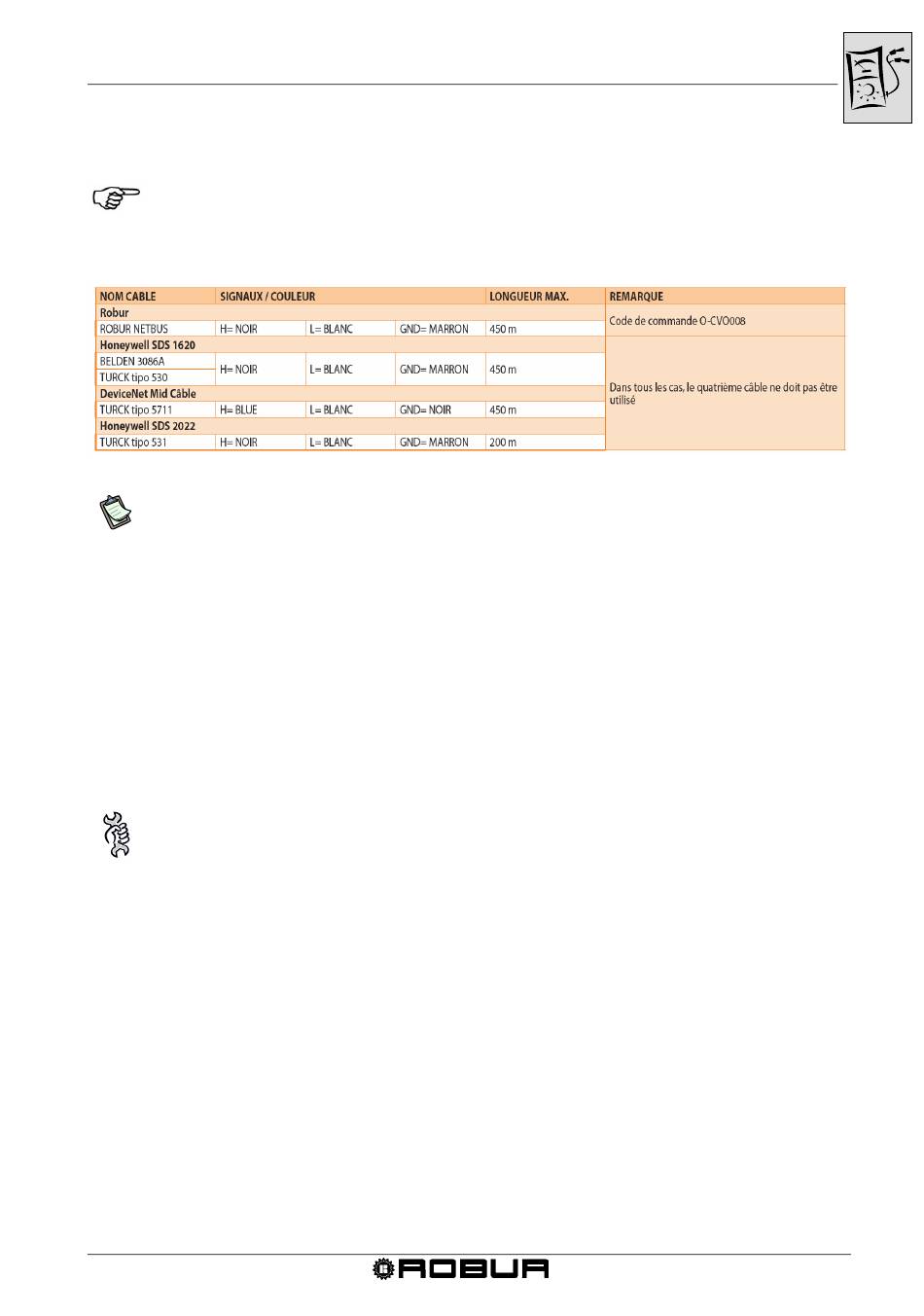

Tableau 25 – Types et modèles de câbles pour le câblage d'un réseau BUS CAN
Pour une distance totale à couvrir inférieure ou égale à 200 m et un réseau
comptant un maximum de 6 nœuds (exemple typique : jusqu'à 5 ACF60-00 + 1
DDC) il est possible d'utiliser un simple câble blindé de 3x0,75 mm.
Après avoir calculé la longueur nécessaire pour le type d'installation courante, acheter le
câble correspondant.
Comme indiqué dans le tableau, le branchement CAN requiert un câble BUS CAN à 3 fils.
Si le câble disponible possède plus de trois fils colorés, choisir les couleurs à utiliser et
couper les autres inutiles.
Le câble ROBUR NETBUS est disponible comme accessoire, voir « ACCESSOIRES »,
page 75.
Branchement du câble BUS CAN à l'ACF
Il est nécessaire : que l'ACF (ou les ACF) soit installé dans sa position définitive.
Pour connecter un câble BUS CAN à un ACF :
Le câble BUS CAN doit être connecté au connecteur prévu à cet effet sur la carte
électronique S61 de l'ACF, voir la Figure 11, page 28 et la figure suivante. Procéder
comme indiqué ci-après.
