Montage

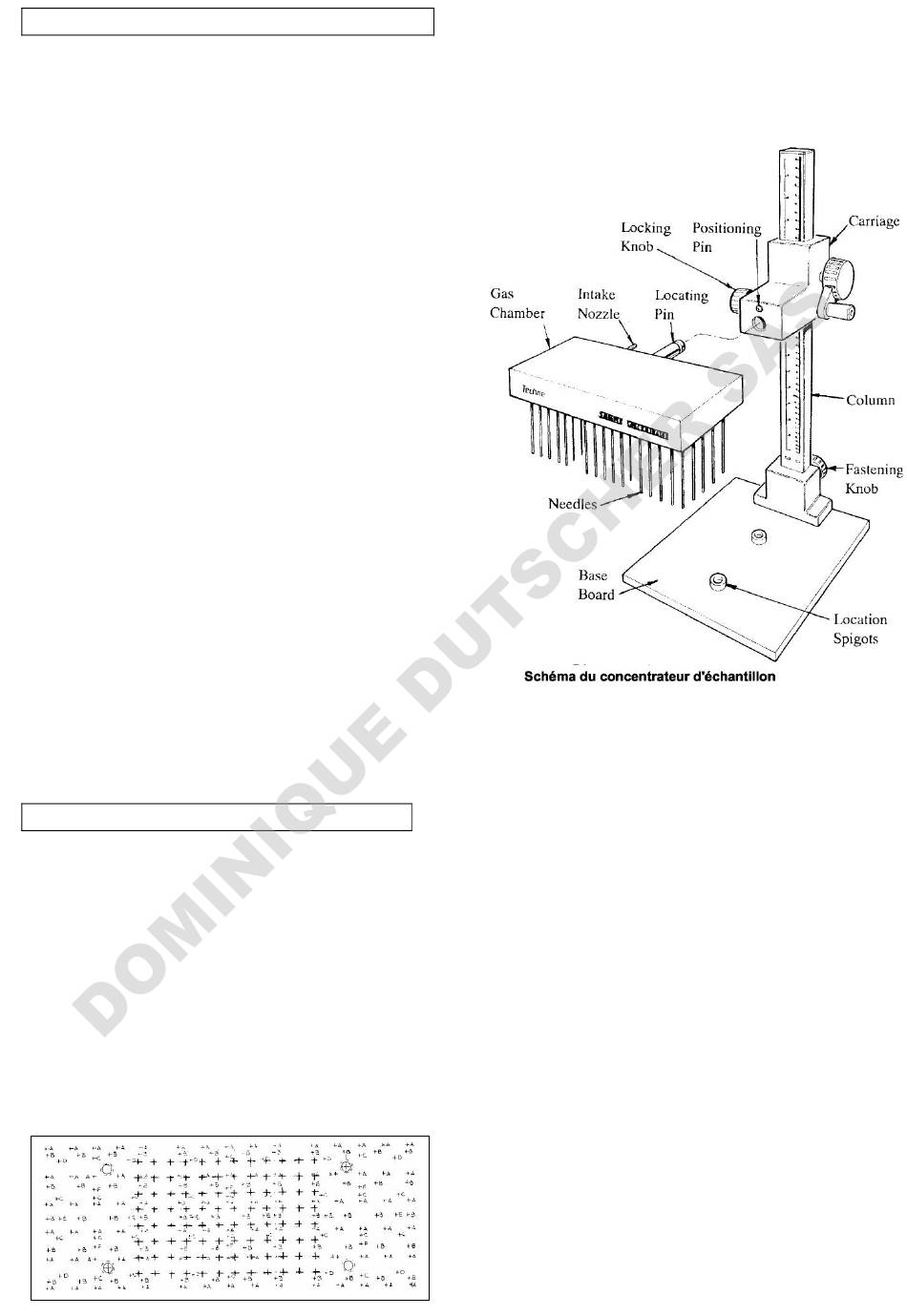

Le concentrateur d'échantillon est démonté en trois
parties pour faciliter son emballage ; la plaque de
base, la colonne avec le chariot et le plateau
répartiteur de gaz. Remonter l'appareil de la façon
suivante :
1. Dévisser le bouton de serrage de la colonne
de fixation du support de colonne déjà
installée sur la plaque de base. Positionner la
colonne sur les deux broches de fixation du
support. Visser le bouton de serrage à travers
l'arrière de la colonne et le serrer fermement.
2. Insérer la broche d'assemblage sur l'arrière
du plateau de répartition de gaz à l'avant du
chariot en alignant l'encoche dans le plateau
avec la broche de positionnement sur le
chariot. Serrer le bouton de fixation.
3. Connecter l'embout d'admission situé à
l'arrière du plateau de répartition du gaz sur
une
source
de
l'intermédiaire d'une soupape de réduction
de pression. La pression du gaz doit être
ajustée comme nécessaire sur la soupape
de réduction mais ne doit pas dépasser 2
psi (140 mbar). Une pression supérieure à 2
psi entraîne un dégazage et un gaspillage
de gaz. Placer le bain à sec Stuart sur
la base de l'évaporateur. Il est positionné à
l'aide de deux goujons sur la plaque de base
qui s'alignent avec deux têtes de vis situées
au centre en dessous du bain à sec.
Préparation
Placer les portoirs en aluminium à utiliser dans le
bain à sec Stuart. Les blocs doivent se toucher les
uns les autres et être positionnés au centre.
Desserrer le bouton de fixation sur le chariot. Retirer
le plateau répartiteur de gaz en déconnectant le
tuyau de gaz si nécessaire, et reposer le plateau à
l'envers sur une surface de travail appropriée.
Insérer les aiguilles hypodermiques dans la
matrice pour les faire correspondre aux tubes
placés dans le bain à sec.
gaz
convenable
par
Les trous de guidage des aiguilles sont marqués
d'une lettre correspondant au type de portoir utilisé
dans le bain à sec. Une liste est donnée dans le
tableau ci-dessous. Si par exemple le portoir de 12
tubes de 16 mm est utilisé (portoir référence
SHT1/16), l'utilisateur doit placer une aiguille dans
tous les trous marqués C et dans tous les trous
marqués D.
Taille et
nombre de tubes
0,5 ml (6mm) x 30
1,5 ml (10 mm) x 20
2 ml (12mm) x 20
13 mm x 20
16 mm x 12
19 mm x 8
25 mm x 6
28 mm x 6
Code
Marques
portoir
sur les trous
SHT1/30
A
SHT1/22
B
SHT1/20
B
SHT1/13
B
SHT1/16
C & D
SHT1/19
D, E & F
SHT1/25
D & E
SHT1/28
D & E
