Description de l'appareil
Le NOx identifie le groupe des deux plus importants oxydes d'azote :
- PAS de monoxyde d'azote (non nocif pour l'homme)
- NO
Dioxyde d'azote (très nocif pour l'homme et l'environnement).
2
Le NOx se forme lors des processus de combustion à haute tempéra-
ture.
Pour réduire les émissions de NOx, il est nécessaire de refroidir la
flamme.
L'eau à l'intérieur du chauffe-eau, après avoir été chauffée par un
Composants du chauffe-eau

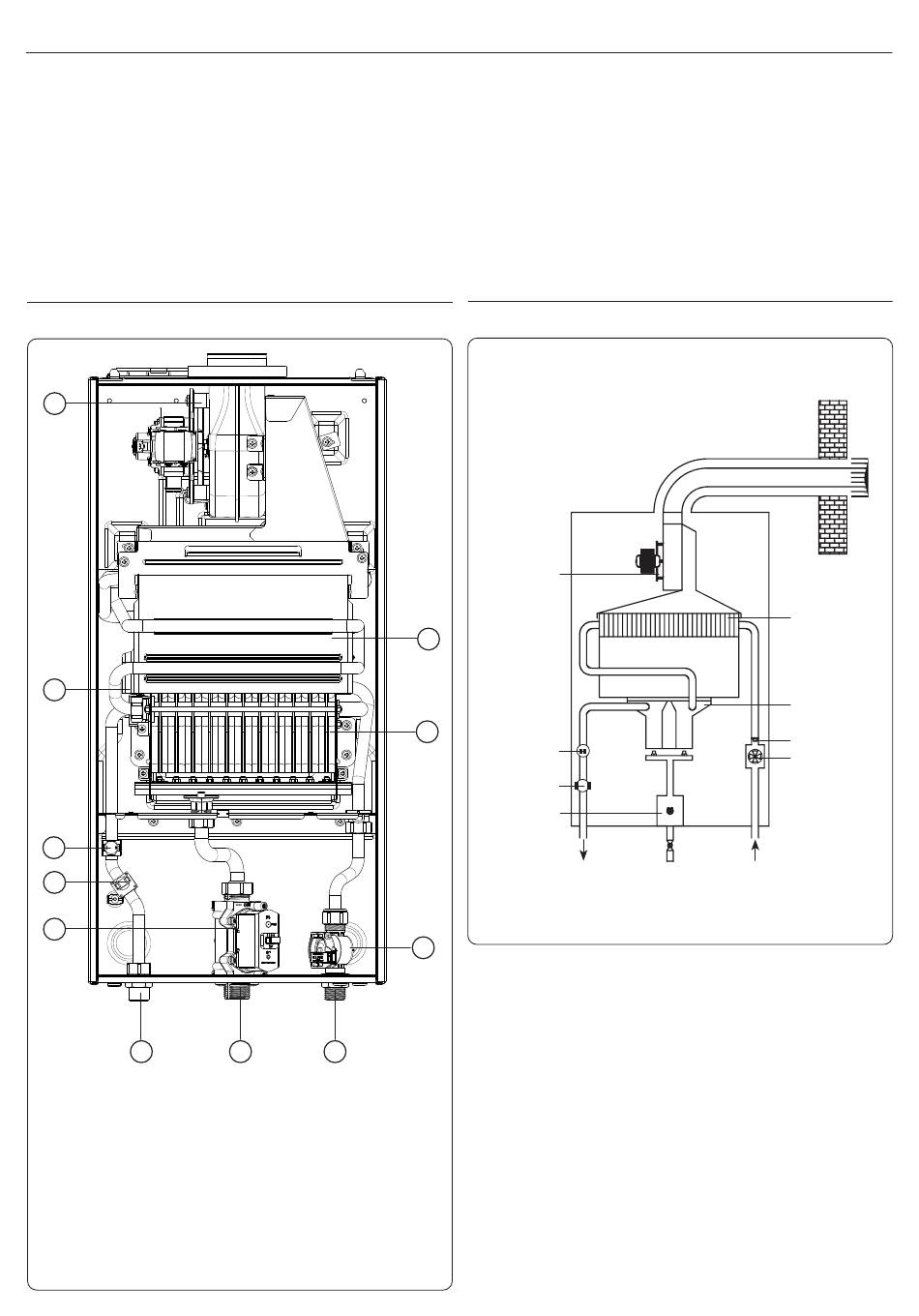

Fig. 1 - Composants du chauffe-eau
5
4
3
2
1
11
Légende
1. Valve à gaz
2. Thermostat limite
3. Sonde NTC
4. Électrode d'allumage/de détection
5. Ventilateur
6. Échangeur de chaleur
7. Brûleur
8. Débitmètre
9. Entrée ECS
10. Gaz
11. Production d'ECS
10
9
échangeur de chaleur, entre dans le brûleur, refroidit la flamme et
s'écoule vers le consommateur final.
Le brûleur spécial refroidit la flamme et contrôle le flux d'air néces-
saire à la combustion, en mettant en place des «flammes refroidies»
évitant la perte d'efficacité thermique, générant une combustion op-
timale avec de faibles émissions.
Circuit hydraulique
Fig. 2 - Circuit hydraulique
Ventilateur
6
7
Sonde NTC
Thermostat limite
Valve à gaz
Production d'eau
chaude sanitaire
8
5
Échangeur
thermique
Brûleur
Limiteur de débit
Débitmètre
Gaz
Entrée ECS
