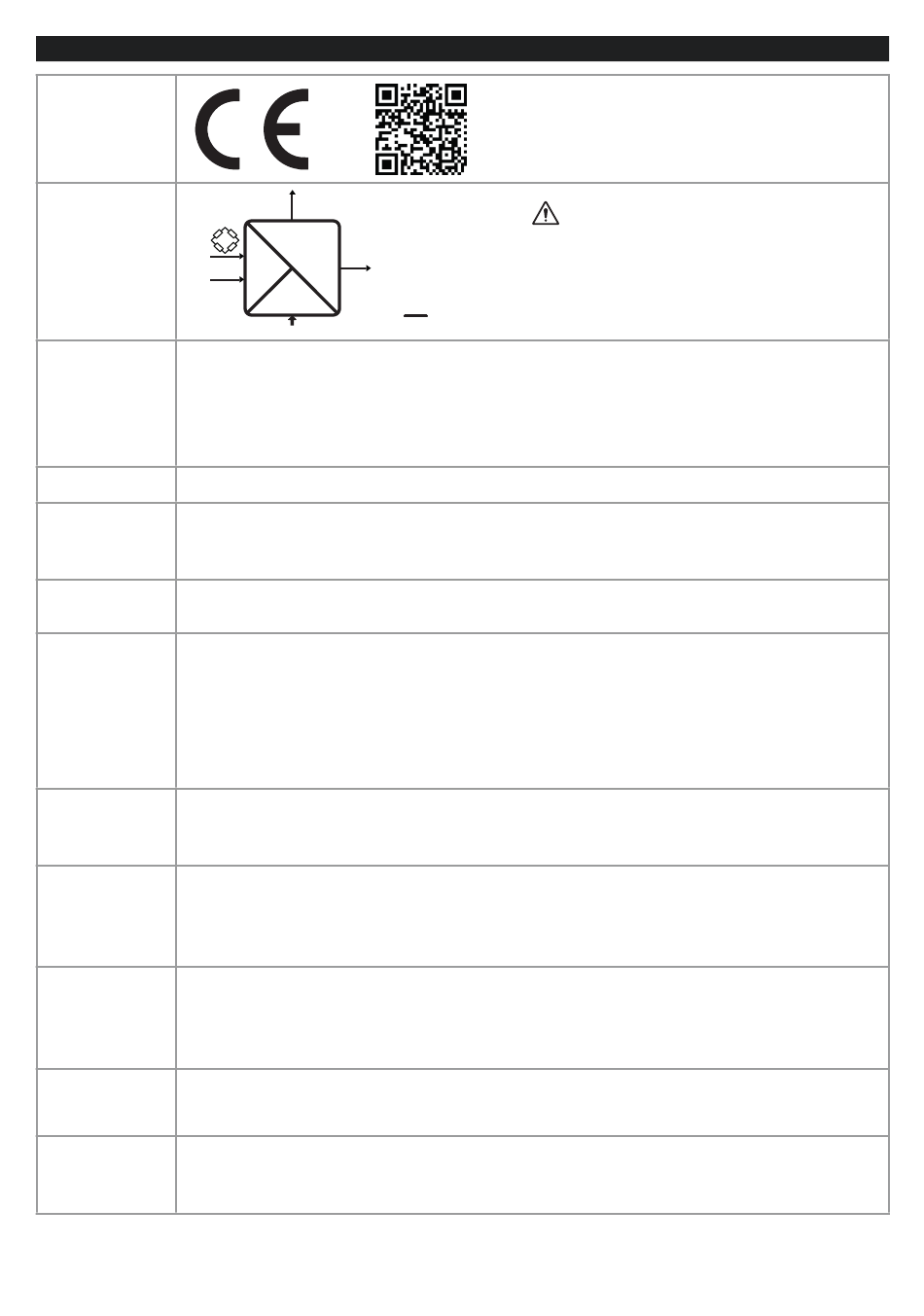

CARACTÉRISTIQUES TECHNIQUES
CERTIFICATIONS
ISOLATION
CONDITIONS
AMBIANTES
MONTAGE
CONNEXIONS
ALIMENTATIONS
ENTRÉE
ANALOGIQUE
COMMUNICATION
CARACTÉRISTIQUES
DE CHARGE
SORTIE
ANALOGIQUE
ENTRÉE/SORTIE
NUMÉRIQUE
AUTRES
CARACTERISTIQUES
*
En mode « étalonnage avec poids étalon », la précision est donnée par l'erreur de linéarité (0,003 % du bas
d'échelle électrique)
MI00532-3-FR
ModBUS
RS485
Communication
Input
mA
Output
USB
Power
Supply
dc /
10..40V
19..28Va
c
empérature :
T
Humidité :
Altitude :
Température de stockage : -20 ÷ + 85°
Indice de protection :
Guide DIN 35mm CEI EN60715 en position verticale.
Bornes à vis amovibles à 3 voies, pas 5 mm
Connecteur arrière IDC10 pour barre DIN 46277
micro USB sur l'avant
ension : 10 ÷ 40 Vdc ; 19 ÷ 28 Vac 50
T
Absorption : Typique : 1,5 W @ 24 Vcc, Max : 2W
Type d'entrée :
Impédance d'entrée :
Bas d'échelle :
Erreur :
Isolation :
Ports de communication série : RS485, 2400 - 115 200 Bauds / USB 38 400 Bauds
Protocole :
Tension d'alimentation :
Impédance minimale :
Sensibilité :
Cellules de charge :
Sortie en tension : Configurables entre 0 ÷ 10 Vcc, résistance minimale de charge 2 kΩ
Sortie en courant : Configurables entre 0÷ 20 mA, résistance maximale de charge : 500 Ω
Erreur de retransmission :
Temps de réponse (10 %..90 %) : 5 ms
Entrée numérique optoisolée : Tension min. : 12 V / tension max. : 30 V
Sortie numérique optoisolée :
Type d'entrée :
Impédance d'entrée : > 1 MΩ.
Bas d'échelle :
MANUEL D'INSTALLATION
/
V
~
1500
V
-10 ÷ + 65 °C
30 % ÷ 90 % non condensante.
jusqu'à 2000 m au-dessus du niveau de la mer
IP20.
60 Hz
÷
Entrée de mesure différentiel à 4 ou 6 fils
> 1 MΩ.
± 10 mV / ± 320 mV
0,01 % du bas d'échelle en mode « étalonnage en usine »
Stabilité thermique : 0,0025 %/C° du bas d'échelle.
1 500 Vca à trois voies.
Adresse : 01, parité : NON, Données : 8, Bit d'arrêt : 1
Modbus RTU
5 Vcc
87 Ω équivalents (dérivant éventuellement de plusieurs cellules de charge)
de ±1 mV/V à ±64 mV/V
À 4 ou 6 fils
0,1 % du champ maximal
Courant min. : 50 mA / tension max. : 30 V
Entrée de mesure différentiel à 4 ou 6 fils
± 10 mV / ± 320 mV
AVERTISSEMENT
la tension maximale de fonctionnement
entre une quelconque borne et la terre doit
être inférieure à 50 Vca / 75 Vcc.
*
3/7
