BLOWERPACK
3.3
MONTAGE
DÉPORTÉ

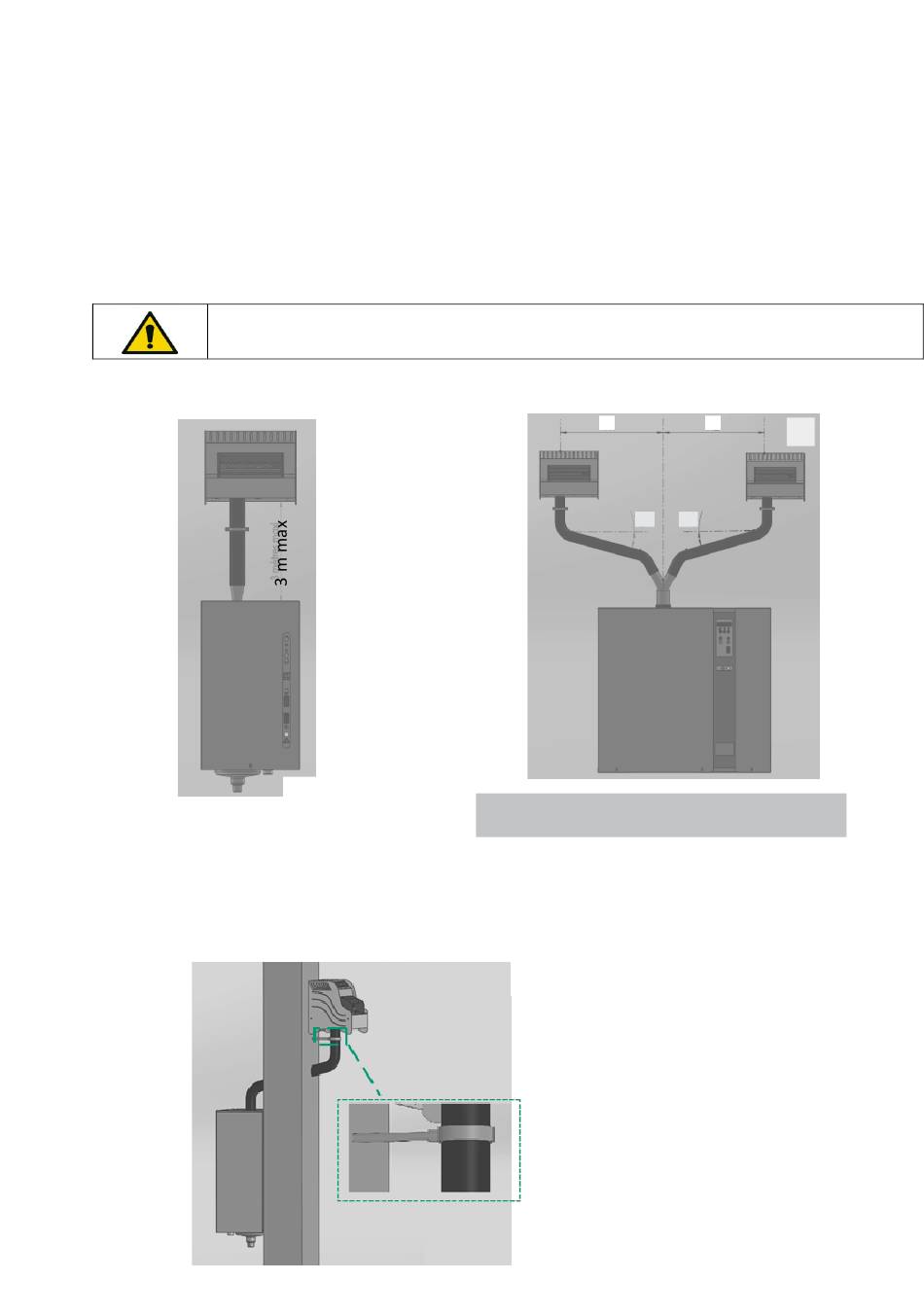

Le caisson BlowerPack peut être déporté par rapport à l'humidificateur (fig. 9. 1), il est impératif de
conserver les distances d'installation indiquées (fig. 9.1 et 9.2).
Dans le cas de certaines applications, vous aurez une sortie vapeur pour 2 caissons de ventilations
(fig. 9.2), il est impératif de respecter une pente de la tuyauterie vapeur de 15° minimum et
d'équilibrer les longueurs des tuyaux vapeur, soit : X1 (3 m maxi) = X2 (3 m maxi).
Soutenir le tuyau vapeur avant de l'insérer dans le caisson BlowerPack.
Fig. 9.1
Fig. 9.2
X1
X2
15°
15°
Raccord acier inox en Y Ø60mm - 2xØ40mm
(code: DIV0019)
Vous pouvez également installer le caisson dans une pièce différente de celle où est installé
l'humidificateur (fig. 9.3).
Veuillez respecter la longueur maximale du tuyau vapeur (3 m) se situant entre l'humidificateur et
le caisson de diffusion vapeur BlowerPack.
Fig. 9.3
10
