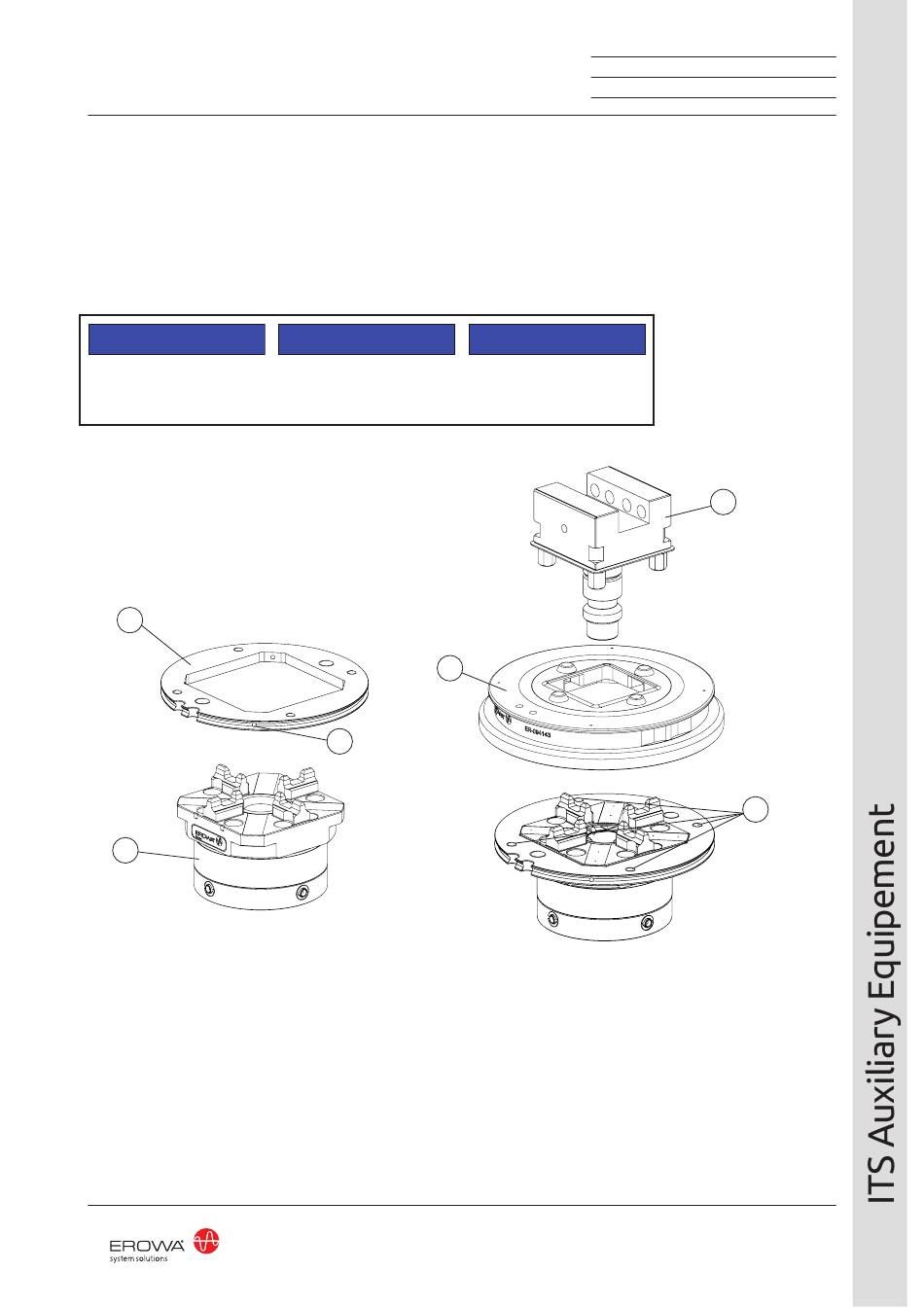

Inbetriebnahme
Adapterring (3) mit vier Gewin-
destifte (9) auf Schnellspannfut-
ter (8) verschrauben.
Dichtring (7) auf das Schnell-
spannfutter (8) aufsetzen.
EROWA Halter (6) im Schnell-
spannfutter aufnehmen.
WICHTIG
Falls erforderlich, können die
Gewindestifte (10) zum besse-
ren Halt des Dichtringhalters (1)
nachjustiert werden.
3
8
Setting up
Tighten the adapter ring (3) with
four setscrews (9) on the rapid-
action chuck (8).
Place sealing ring (7) on rapid-
action chuck (8).
Clamp EROWA holder (6) in
rapid-action chuck.
IMPORTANT
If necessary, the threaded pins
(10) can be readjusted for better
grip of the sealing ring holder (1).
7
9
EROWA WORKPIECE HOLDING SYSTEMS
Mise en service
Serrer la bague d'adapteur (3)
avec quatre vis sans tête sur le
mandrin rapide (8).
Placer le joint d'étanchéité (7)
sur le mandrin rapide (8).
Fixer le support EROWA (6)
dans le mandrin rapide.
IMPORTANT
Si necessaire, les vis sans tête
(10) peuvent être reajustés pour
augmenter la serrage du sup-
port de la joint d'étanchéité (1).
5
STANDARDIZATION
6
10
