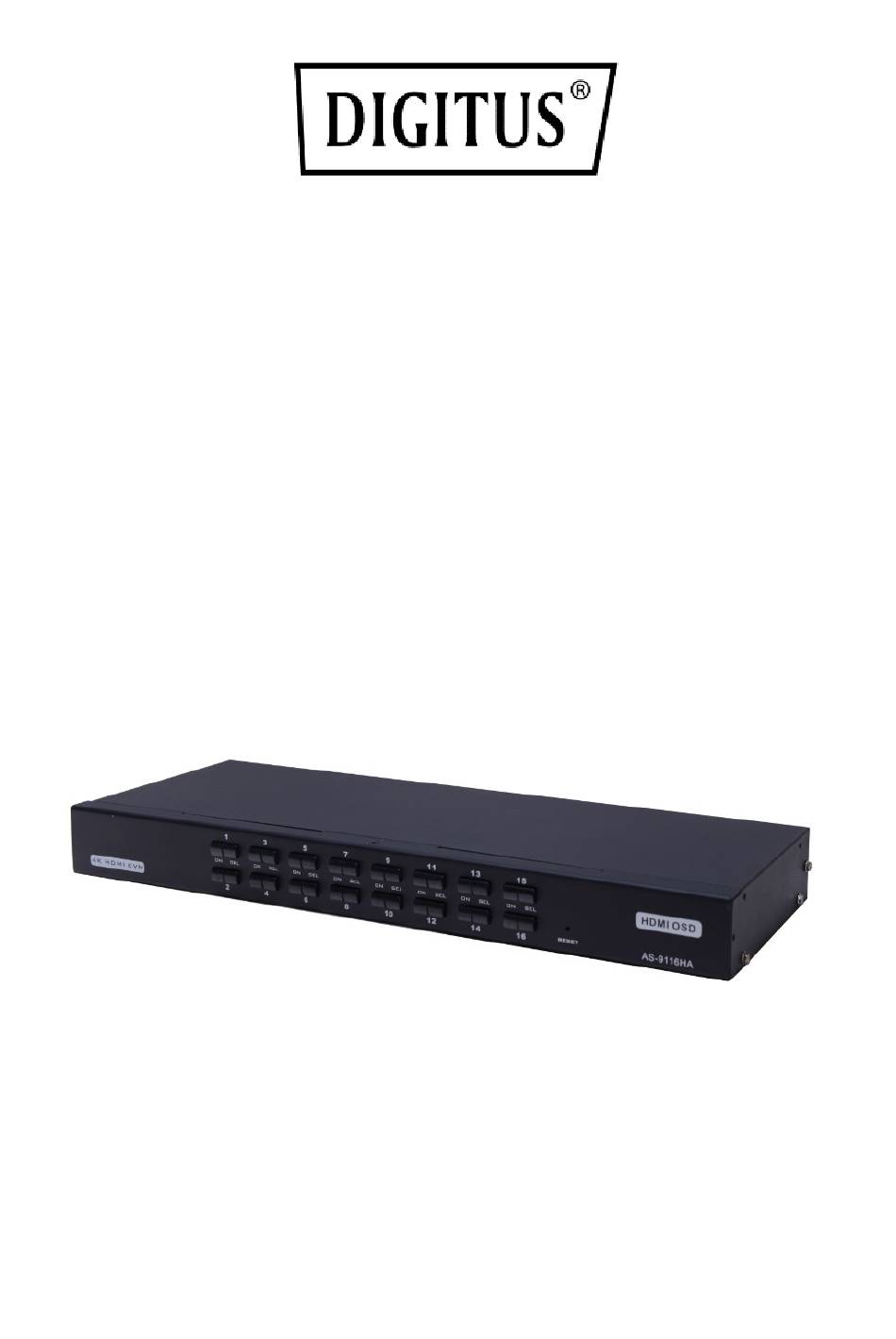

- Page 1 Commutateur KVM Desktop 8/ 16 ports HDMI Single View Manuel DS-12910 / DS-12911...
- Page 2 12. Consignes de sécurité ............... 16 Liste de modèles du produit Modèle Description DS-12910 Commutateur KVM Desktop 8 ports HDMI Single View DS-12911 Commutateur KVM Desktop 16 ports HDMI Single View Veuillez vérifier que tous les composants sont présents et que rien n'a été...
- Page 3 1. Aperçu Les commutateurs KVM (clavier, vidéo, souris) 8/16 ports HDMI USB sont des unités de contrôle qui permettent de piloter jusqu'à 8 (DS-12910) ou 16 (DS-12911) ordinateurs à partir d'un seul clavier/souris USB et d'un écran. Il existe deux méthodes pratiques pour accéder aux ordinateurs connectés à...
- Page 4 • Sélection de l'ordinateur via les boutons du panneau avant et l'OSD • Voyants LED pour un contrôle facile de l'état Mode de scan automatique pour surveiller tous les ordinateurs • Excellente qualité vidéo HDMI (4K / 30 Hz) • •...
- Page 5 6. Description du produit Vue de face 8 Boutons de sélection des ports 16 Boutons de sélection des ports No. Section Fonction En appuyant sur un bouton, on accède à l'ordinateur couplé au port correspondant. Un Boutons de signal sonore est émis, ce qui signifie que le sélection des processus de commutation est correctement ports...
- Page 6 Vue arrière 8 Ports KVM sur la face arrière 16 Ports KVM sur la face arrière No. Section Fonction Port pour connecteur l'ordinateur. Branchez une extrémité du connecteur HDMI du câble KVM correspondant sur ce port, et l'autre extrémité du Port KVM connecteur du clavier sur le port correspondant à...
- Page 7 Attendre 10 secondes, puis rebrancher l'adaptateur d'alimentation et • rallumer tous les ordinateurs. Sélection des ports: Le DS-12910/DS-12911 offre deux méthodes pour obtenir un accès immédiat à chaque ordinateur de l’installation : manuellement et par OSD.
- Page 8 Mode d’emploi: Pour ce faire, il suffit d'appuyer sur le bouton correspondant situé sur la face avant du DS-12910/DS-12911. Ensuite, les voyants des ports indiquent quel port a le focus KVM. Commutation par touche de raccourci: Par défaut [SHIFT] [SHIFT] [NUM].
- Page 9 Navigation sur l’OSD: • Pour quitter l'OSD, appuyez sur la touche [Echap]. Les touches directionnelles haut et bas permettent de se déplacer ligne par • ligne dans la liste. S'il y a plus d'éléments de la liste que ce qui peut être affiché...
- Page 10 Pour sélectionner le port via son nom, déplacez la barre de sélection sur « NAME » à l’aide du clavier et appuyez sur la touche [Entrée], une fenêtre « NOM » s'affiche au bas de la fenêtre. Saisissez le nom du port souhaité dans la fenêtre.
- Page 11 F3 LIST: La fonction LIST permet d'élargir ou de limiter l'étendue des ports affichés par l'OSD dans le menu principal. De nombreuses fonctions OSD ne fonctionnent que sur les ordinateurs qui ont été sélectionnés avec cette fonction, et ainsi apparaître dans le menu principal. Les fonctions et leurs descriptions sont décrits dans le tableau ci-dessous: Fonction Description...
- Page 12 F5 EDIT: La fonction EDIT permet de créer ou de modifier le nom d'un port. Appuyez sur [F5], un champ de saisie rose s’affiche alors à l'écran. Saisissez le nom et appuyez ensuite sur [Entrée], ce qui permet de nommer le port. F6 SET: Les réglages de la fonction SET peuvent être effectués par l'administrateur et l'utilisateur.
- Page 13 SCAN DURATION Régler la temporisation du scan des ports Définir le mot de passe de connexion de SET PASSWORD l'utilisateur Définir le mot de passe de connexion de SET SUPER PASSWORD l’administrateur CLEAR THE NAME LIST Supprimer le réglage du nom de port RESTORE DEFAULT VALUE Bouton Reset LOCK CONSOLE Définir le mot de passe de l’OSD...
- Page 14 DURÉE DE SCAN D'UN PORT: Il est possible de choisir entre 3, 5, 10, 15, 20, 30, 40 et 60 secondes. Mettez en surbrillance l’option souhaitée et appuyez sur [Entrée]. OSD ACTIVATING HOTKEY: Sélectionnez la combinaison de touches de raccourci permettant d'activer l'OSD •...
- Page 15 Le menu OSD ne Problème d’alimentation d'alimentation pour disposer s'affiche pas. électrique. de suffisamment de courant. 11. Caractéristiques du produit Fonction DS-12910 DS-12911 Connexions Direkt informatiques Menu OSD, touches de raccourci du panneau avant, Sélection du port de l'unité centrale...
- Page 16 En ligne 8x rouge 16x rouge Mode Clavier et souris analogique Résolution vidéo maximum 4K@30Hz 5, 10, 15, 20, 30, 40s Intervalle de temps de balayage (10s par défaut) Environnement Température de service 0 à 50 °C de service Température de stockage -20 à...
- Page 17 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
