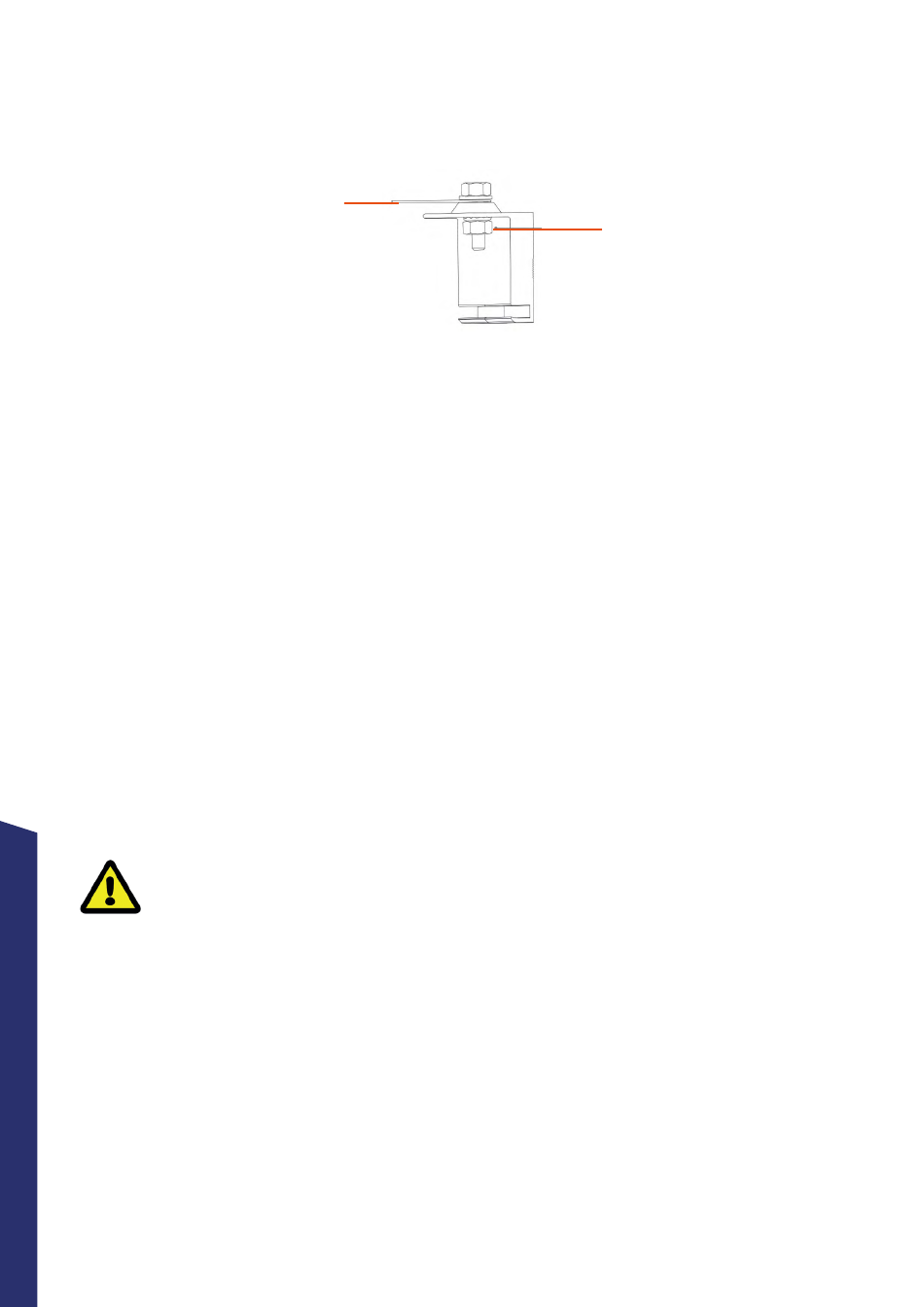

MÉTHODE DE MISE À LA TERRE :
BOULON + ÉCROU DENTÉ + RONDELLE BOISSEAU
1.
Pour fixer le cable entre la
rondelle plate et la rondelle
crantée de blocage, placez
la rondelle crantée de
blocage (côté concave vers
le haut) entre le cadre et le
cable
•
Un kit de mise à la terre contenant un boulon à tête
cylindrique en inox M5 (3/16"), une rondelle plate
en inox M5 (3/16"), une rondelle en acier inoxydable
M5 (3/16") et une en acier inoxydable M5 (3/16") Un
écrou (avec des dents) est utilisé pour attacher un
cable de terre en cuivre à un trou de terre pré-per-
cé sur le cadre (voir image ci-dessus). Les trous de
mise à la terre sont situés sur les bords supérieur et
inférieur du cadre latéral long, à proximité des côtés
courts du module.
•
Les conceptions des rails de montage doivent être
telles qu'elles permettent un accès facile aux trous de
mise à la terre situés sur le côté long du châssis, afin
de permettre la fonction de mise à la terre de l'équipe-
ment en cas de besoin.
•
Placez le fil entre la rondelle plate et la rondelle cran-
tée. Assurez-vous que la rondelle crantée est posi-
tionnée entre le cadre et le fil avec le côté concave
en haut pour éviter la corrosion galvanique. Serrer le
boulon fermement à l'aide de l'écrou à dents en acier
inoxydable. Une clé peut être utilisée pour le faire. Le
couple de serrage est de 3-7 Nm (2.2-5.2 ft-lbs).
6.0
INSTRUCTIONS DE MONTAGE
Les réglementations applicables en matière
de sécurité du travail, de prévention des acci-
dents et de sécurisation du chantier doivent
être observées. Les travailleurs et le person-
nel tiers doivent porter ou installer du matériel antichute.
Toute tierce partie doit être protégée contre les blessures
et les dommages.
•
La conception de montage doit être certifiée par un
ingénieur professionnel agréé. La conception et les
procédures de montage doivent être conformes aux
codes locaux et aux exigences de toutes les autori-
tés compétentes.
•
Les charges décrites dans ce manuel correspondent à
des charges d'essai. Pour les installations conformes
aux normes UL 1703 ou UL 61730 et IEC 61215-2:2016,
un facteur de sécurité de 1,5 doit être appliqué
pour le calcul des charges de calcul maximales
autorisées équivalentes. Les charges de calcul du
projet dépendent de la construction, des normes
D84-P06-01 FR R3
04/05/2021
2.
Serrer ensuite le boulon
à l'aide de l'écrou denté
applicables, de l'emplacement et du climat local.
La détermination des charges de conception
incombe aux fournisseurs de rayonnages ou à des
ingénieurs. Pour des informations détaillées, veuillez
suivre le code de structure local ou contacter votre
ingénieur en structure professionnel.
•
Utilisez des matériaux de fixation appropriés et
résistants à la corrosion. Tout le matériel de fixation
(boulons, rondelles élastiques, rondelles plates,
écrous) doit être galvanisé à chaud ou en acier
inoxydable.
•
Utilisez une clé dynamométrique pour l'installation.
•
Ne percez pas de trous supplémentaires et ne
modifiez pas le cadre du module. Cela annulerait la
garantie.
LORSQUE DES ETRIERS SONT UTILISÉES COMME
MATÉRIAU DE FIXATION :
•
Installez et serrez les attaches du module sur les
rails de rails de montage en utilisant le couple de
serrage indiqué par le de montage. Le concepteur et
l'installateur du système sont sont responsables des
calculs de charge et de la conception de la structure
de support. Il est recommandé d'utiliser une clé
dynamométrique pour l'installation. Les couples de
serrage doivent être respectivement compris entre
16 et 20 Nm (11,8 et 14,75 ft-lbs) pour les éléments
suivants M8 x 1.25-Grade 8.8 (5/16"-18 Grade B7)
galvanisé ou A2-70 en acier inoxydable, selon la
classe de boulons. La limite d'élasticité du boulon et
de l'écrou ne doit pas être inférieure à 450 MPa.
•
Le matériau de serrage doit être en alliage d'alumi-
nium anodisé ou en acier de qualité appropriée.
•
Les positions de serrage sont d'une importance
cruciale pour la fiabilité de l'installation, la ligne mé-
diane de serrage ne doit être positionnée que dans
les plages de position autorisées indiquées ci-des-
sous, en fonction de la configuration et de la charge.
